Horisontella panelradiatorer

Hygiene

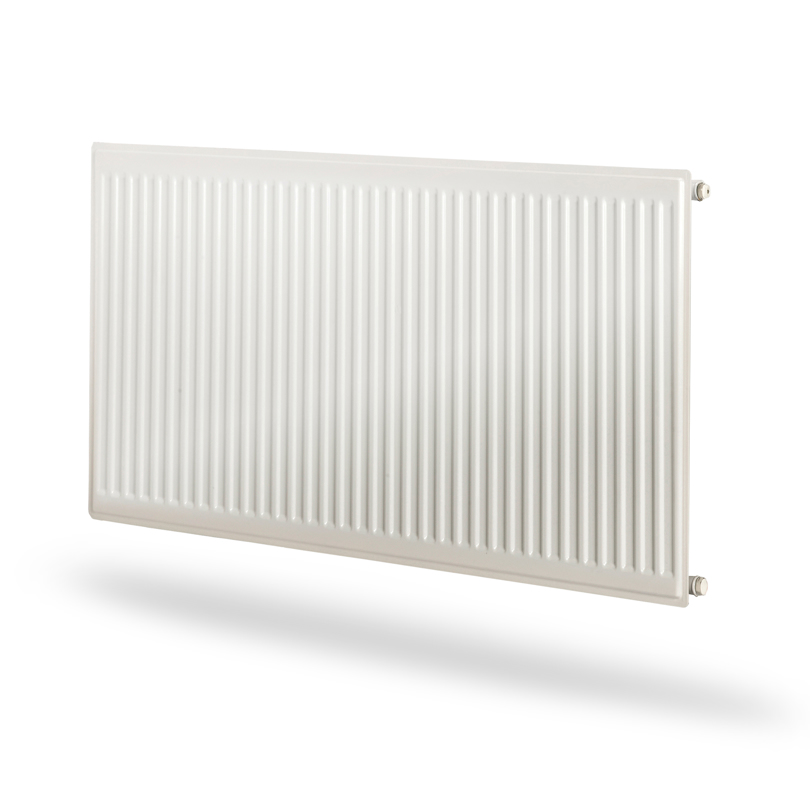

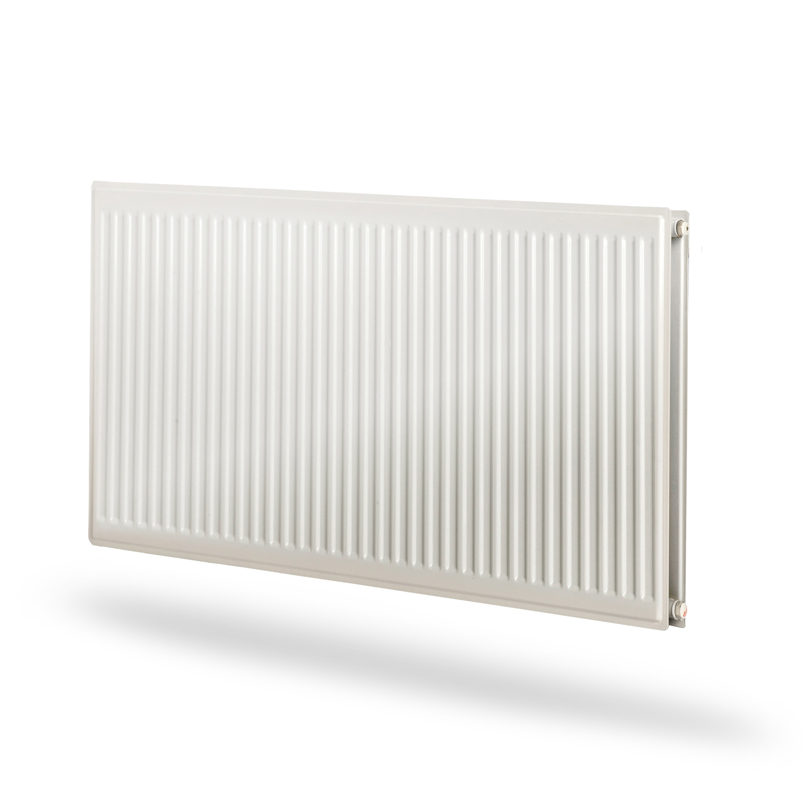

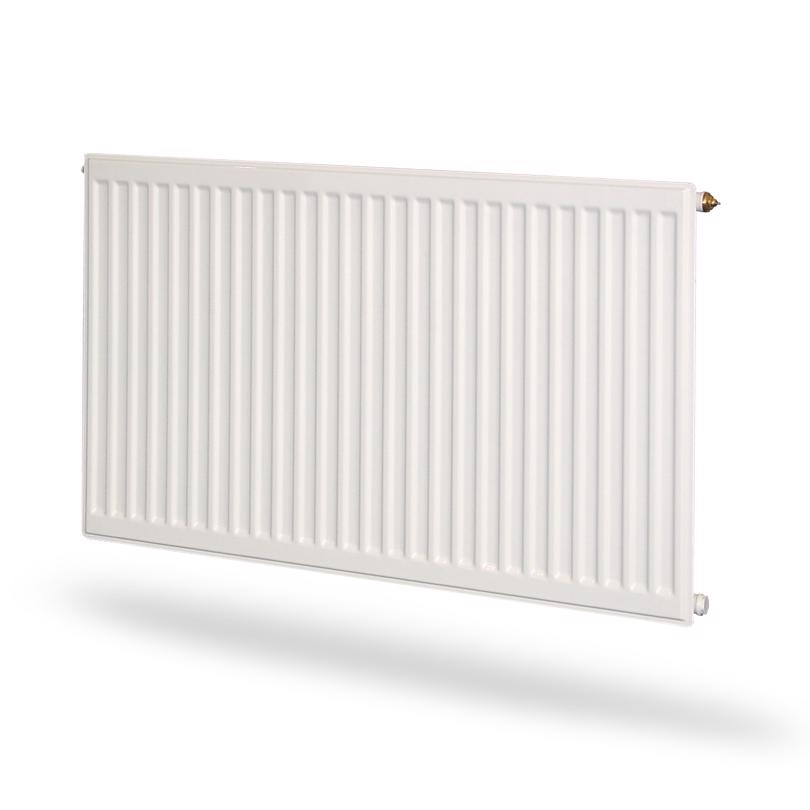

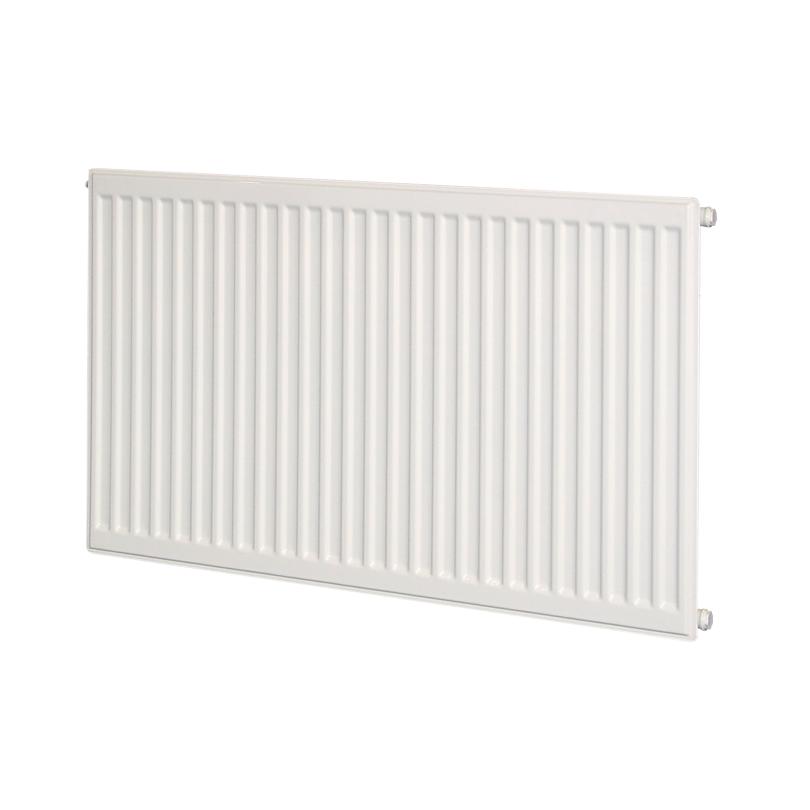

Hygiene är en hygienklassad panelradiator för slutna vattenburna värmesystem. Hygiene levereras utan konvektionslameller, toppgaller och sidoplåtar vilket gör den lätt att rengöra. Med externt ventilarrangemang förenklas installationen.

Hygienradiator Hygiene har fyra G 1/2” anslutningar med invändig gänga, vilket möjliggör sidoanslutning på både höger och vänster sida. Konsoler, luftskruv och blindplugg ingår. CE märkt och effekter i enlighet med EN442-1. Standardfärg vit RAL 9016 (på begäran även andra kulörer mot en extra kostnad). Garantitiden är 10 år.

Leveransinnehåll: Purmo Hygiene levereras med monclac konsoler samt en luftskruv och en blindpropp. Hygiene radiatorn levereras utan konvektionsplåt, sidoplåt och toppgaller.

Övrigt: Purmo Hygiene finns i typ 10, 20 och 30.

Beräkna värmeeffekt
BIM-filer

Teknisk info
Max driftstemperatur °C	110
Konstruktion	EN442; EN10130
Anslutningsmått	4 x G 1/2
Tryckklass	PN10
Material	Kallvalsat bandstål
Standardfärg	Vit RAL 9016
Anslutningar (ETIM)	32,37,62,67
Typer	10; 20; 30
Höjder [mm]	300; 400; 450; 500; 550; 600; 900
Bredder [mm]	400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil.

Vid sidoanslutning pluggas bottenanslutningarna
(Gäller PurmoKon, Narbonne VT och Plint)

Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.

Diagonal anslutning ETIM 37. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.

Diagonal anslutning ETIM 62. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.

Ryttaranslutning ETIM 27

Ryttaranslutning ETIM 72

Monclac konsoler samt en luftskruv och en blindpropp. Hygiene radiatorn levereras utan konvektionsplåt, sidoplåt och toppgaller.

PTB.13 Panelradiatorer
Purmo Hygiene
Fabrikat Purmo typ Hygiene
Radiator utan konvektorplåtar och toppgaller för enkel rengöring.
Ytbehandling enligt DIN 55900
Tryckklass PN 10 med 4 st anslutningar G1/2”
Levereras med konsoler, luftskruv och blindplugg
Kulör vit RAL 9016.
Purmo Hygien -typ- Höjd mm – Längd mm
Typ; H10, H20, H30
Höjd : 300, 400, 500, 600
Längd; 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
Tillbehör
Radiatorkoppel typ Evoflow samt termostat typ Evosense M28

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

CE certifikat

Dokument

Dokument	Kategori
Hygiene, H, effektberäkning i xls-format	Effekttabell
Hygiencertifikat för Hygiene radiatorer	Hygiencertifikat
Drift och skötsel för Purmo Thermopanel radiatorer och konvektorer	Drift och skötsel
AMA-text	AMA-text
Enviromental product declaration för panelradiatorer.	Quality Certificate
Data Sheet	Datablad
