Balanseringsventil STV NPT
Statiska balanseringsventiler

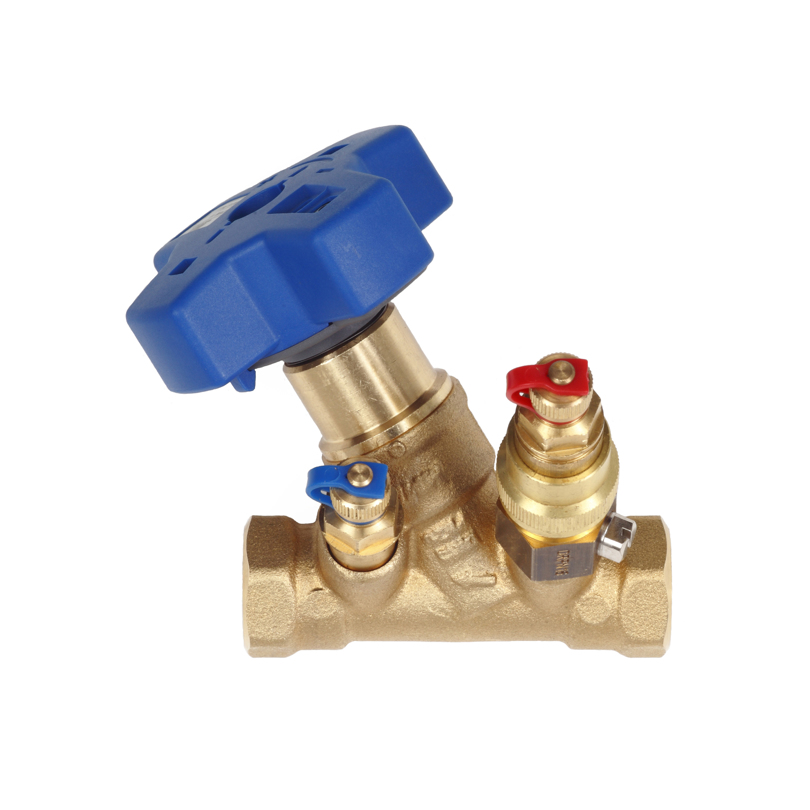

Balanseringsventil STV NPT

Balanseringsventilen STV (M,F,G) används för att balansera flöden
i värme- och kylsystem.



Beskrivning
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online
applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen
ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.

Inställning
Ratten är försedd med digital avläsning som visar antal hela varv
och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning
kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.

Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket
mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.

Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.

Isolering
STVF har fabriksmonterad förlängd hals.

Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

Teknisk info
Max driftstemperatur °C 120
Tryckklass PN20
Material Mässing
