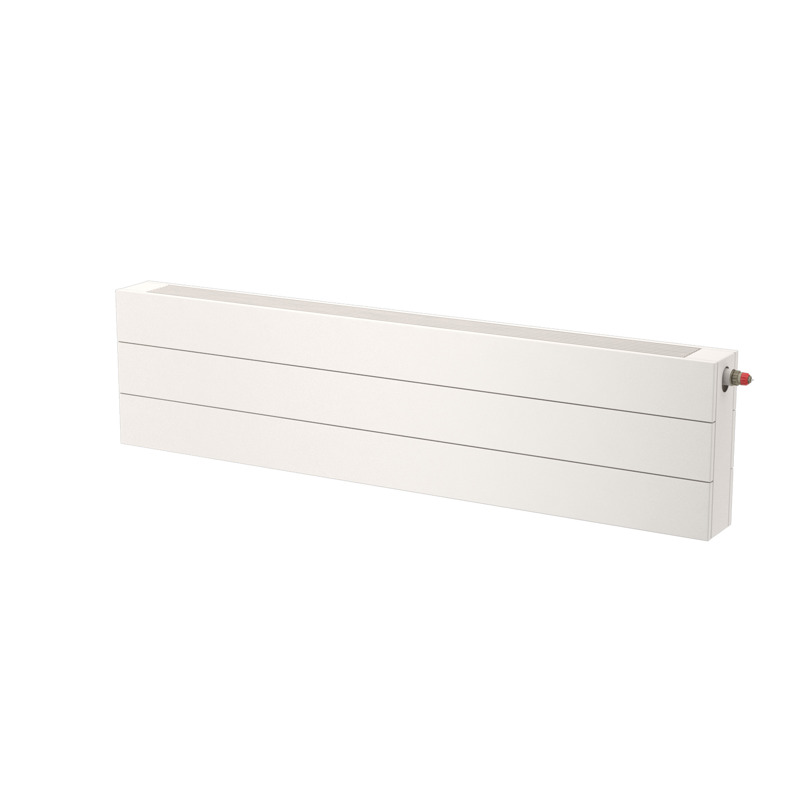

Narbonne VT
Designradiator Narbonne VT består av flera sammankopplade profilerade stålvärmeelement med rektangulärt tvärsnitt. Narbonne VT-konvektorer är utrustade med två sidokåpor och det övre maskeringsgallret. Värmeprofilerna är monterade vågrätt så att den 2 mm breda avståndet mellan varandra bibehålls, vilket är nödvändigt för att kompensera för elementens värmeutvidgning och möjliggör den perfekta lacken på hela konvektorns yta. Anslutningar: 2 x G ¾ ", botten, 3 x G ½", sida. Max. Arbetstryck: 5 bar för standardversionen, 8 bar för högtrycksversionen. Tillbehör: plugg och luftventil, termostatventilinsats ingår i konvektorsatsen. Färg: RAL 9016, andra RAL-färger finns på begäran.
Leveransinnehåll: Narbonne VT radiatorn levereras med luftskruv och blindpropp, obs ingen konsoler eller ventil följas med.

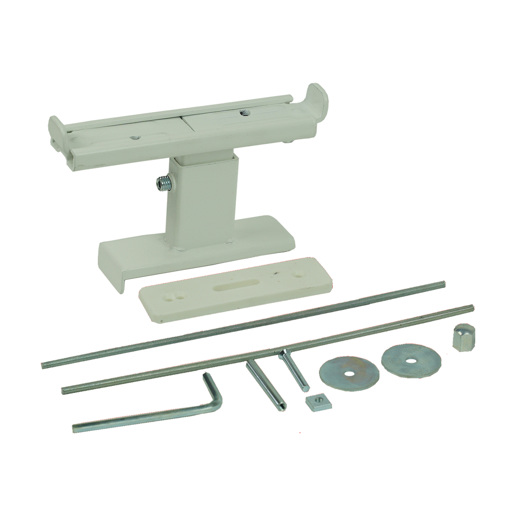

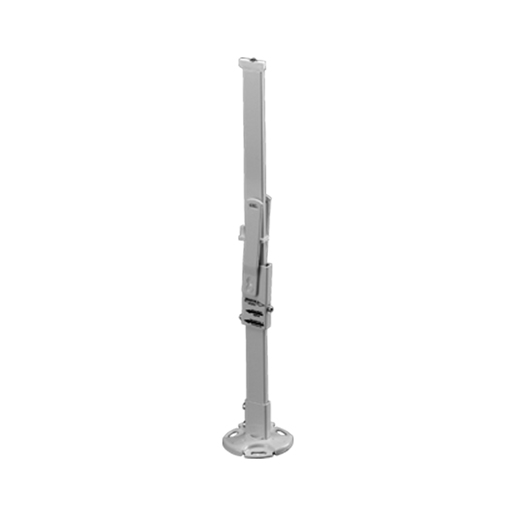

Konsoler till Narbonne VT säljs som ett par.
Övrigt: Narbonne VT radiator finns i typ 10, 11, 20, 21, 22 och 23.
| Teknisk info | |
| Max driftstemperatur °C | 110 |
| Konstruktion | EN442 |
| Anslutningsmått | 2 x G 3/4 + 4 x G 1/2 |
| Tryckklass | PN5 |
| Material | Stålprofil |
| Standardfärg | Vit RAL 9016 |
| Anslutningar (ETIM) | 88 |
| Typer | -; 10; 11; 20; 21; 22; 23 |
| Höjder [mm] | 140; 210; 280; 360; 430; 500; 570; 650; 720; 790 |
| Bredder [mm] | 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000 |
Bottenanslutning ETIM 11, in-höger-ut-vänster. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.
Narbonne VT radiatorn levereras med luftskruv och blindpropp samt ventilinsats HLE, obs ingen konsoler följas med.
PTB.131 Rörradiatorer av stålrör
Fabrikat Purmo typ Narbonne VT (ventil)
Narbonne försedd med dolt integrerat koppel med anslutning i botten sida, anslutning G3/4” C/C 50 mm. Radiatorn är försedd med fabriksmonterad FLAMINGO ventilinsats. Kulör Vit RAL 9016. Levereras med luftningsventil, bottenplugg, sidoplåtar och toppgaller.
Levereras skyddsemballerad och med frontskydd som tas bort i samband med slutrengöring. Termostat Evosense med dold max begränsning.
Arbetstryck: 5 bar ( på beställning 8 Bar)
NVT-Typ-höjd-längd ETIM
TYP: 11, 20, 21, 22, 23, 34, 35, 46 och 47
Höjd Från 142 mm-
Längd: Upp till 4000 mm
Ange anslutning enligt ETIM klass
Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
CE certifikat
| Dokument | Kategori |
|---|---|
| AMA-text | AMA-text |
| Narbonne teknisk katalog | Katalog |
| Data Sheet | Datablad |
