Vertikala radiatorer

Vertical

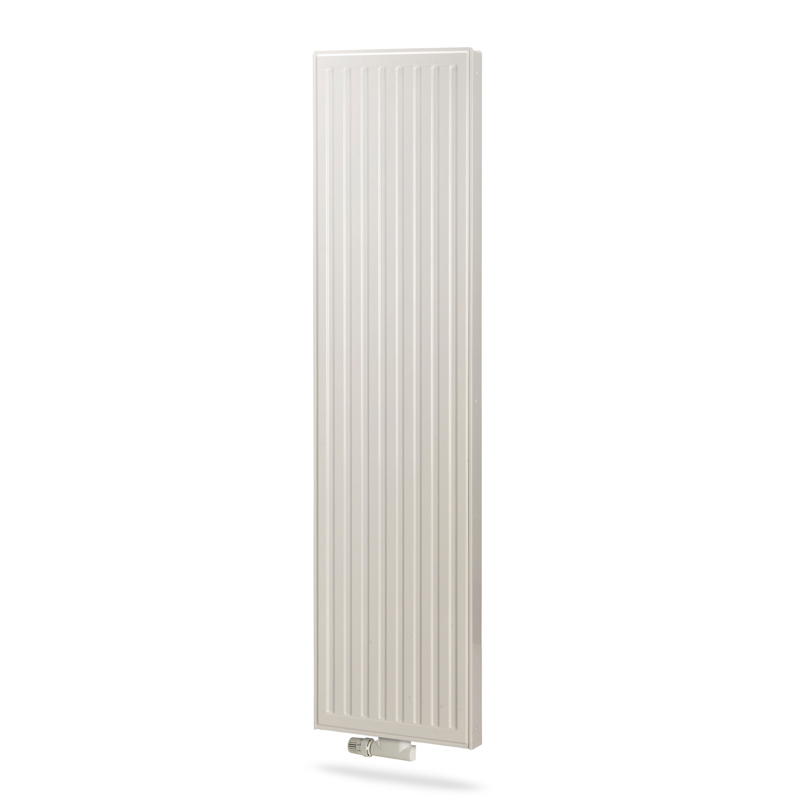

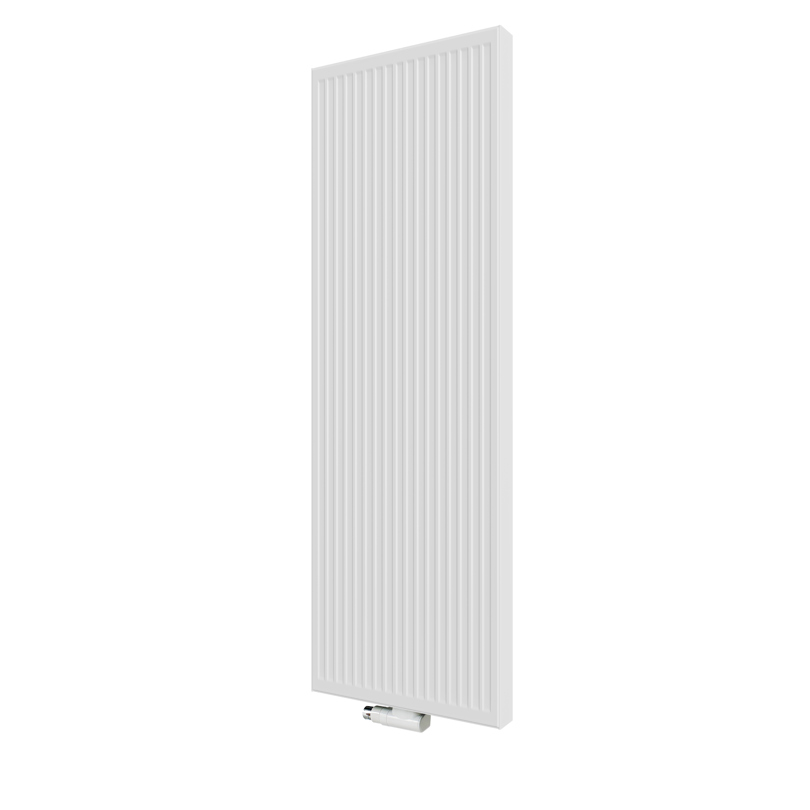

Vertical är en klassisk panelradiator som har vänts lodrätt för att utnyttja väggytan på ett optimalt sätt. Den är smal och diskret och ger en hög värmeeffekt trots att utrymmet är begränsat. För ökad funktion i badrum och kök finns en praktisk vitlackad handduksstång som tillbehör.

Färg vit RAL 9016.
Komplett med konsoler, sidoplåtar, installationsclips, installationsmodell, luftskruv, 3 blindproppar samt skruvar och plastproppar.

Leveransinnehåll: Vertical radiator levereras med 3 st konsoler, 3 st blindproppar, 1 st luftskruv och sidoplåtar.

Övrigt: Vertical radiator finns i typ 20, 21 och 22.

Beräkna värmeeffekt
BIM-filer

Teknisk info
Max driftstemperatur °C	110
Konstruktion	EN442; EN10130
Anslutningsmått	6 x G 1/2
Tryckklass	PN6
Material	Kallvalsat bandstål
Standardfärg	Vit RAL 9016
Typer	20; 21; 22
Höjder [mm]	1800; 1950; 2100
Bredder [mm]	300; 450; 600; 750

Mittanslutning ETIM MO

Bottenanslutning ETIM 18

ETIM 45 Vertikala anslutningar

ETIM MB Vertikal anslutning, in-vänster, ut-höger

3 st konsoler, 3 st blindproppar, 1 st luftskruv och sidoplåtar.

PTB.1 Radiatorer
Vertikala Panelradiatorer
Fabrikat Purmo typ Vertical

4 sidoanslutningar 1/2” 2 i sidan botten. 2 i mitten botten 1/2”, c/c 50 mm.
Färg vit RAL 9016. Komplett med 3st konsoler, sidoplåtar, installationsclips, installationsmodell,
luftskruv, 3 blindproppar samt skruvar och plastproppar. Levereras skyddsemballerad och med
frontskydd som tas bort i samband med slutrengöring.

VR XX-HHLL
XX = Typ 20, 21, 22 -höjd 18-21 (dm) , längd 3-75 (dm)

Kompletterande text
• Förses med VVA termostatventil, passar Purmos mittkopplade vertikala radiatorer med anslutning
c/c 50 mm. nedåt CC40 (Svensk Standard)
Tillbehör Vertical panelradiator.
• Föres med Purmo Designventil Multiblock passar Purmos mittkopplade radiatorer med anslutning
c/c 50 mm för en snygg anslutning mot vägg. Designventilen finns i rakt och vinklat utförande, samt i
vitt och krom. Den är även omställningsbar till 1 och 2 rörs utförande. Termostat ingår och anslutning
ut mot rörnät är 2 x 3/4" utvändig gänga.

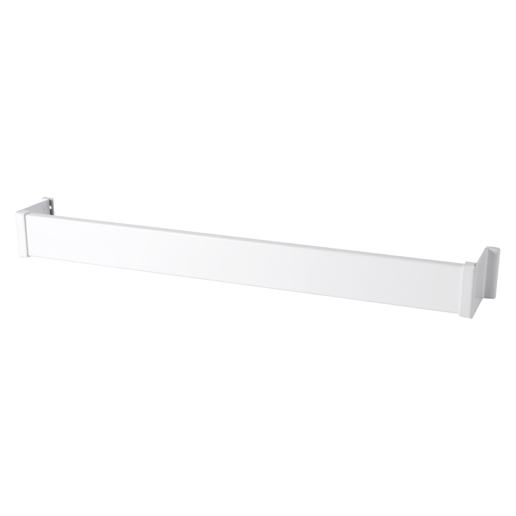

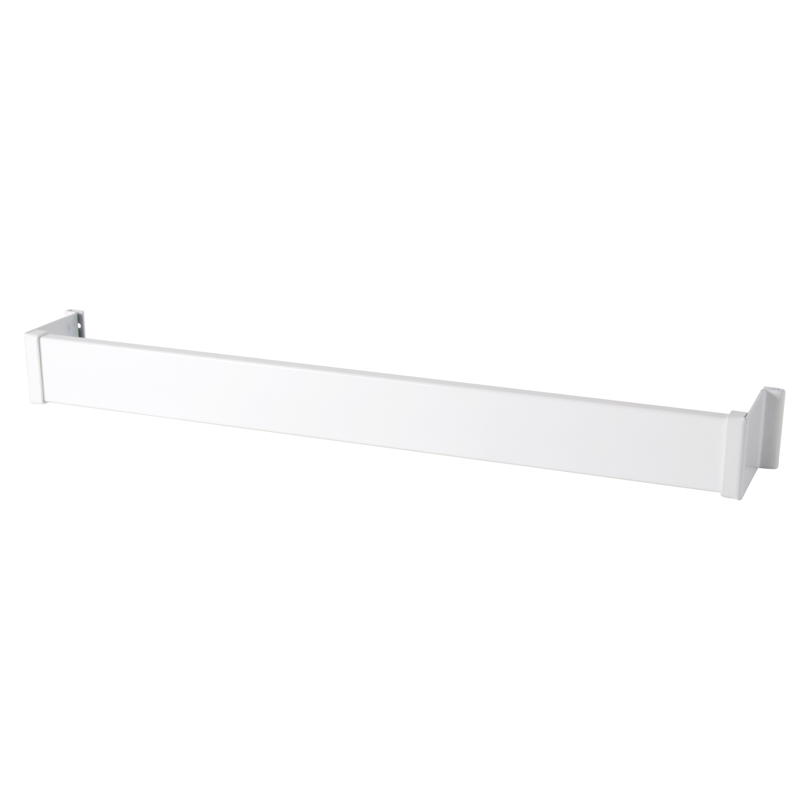

• Handduksstång att torka handdukar och kläder på. Passar på den vertikala radiatorn Purmo
Vertical

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

CE certifikat

Dokument

Dokument	Kategori
Effektberäkning i xls-format för Purmo Vertical, Kos V & Faro V	Effekttabell
Drift och skötsel för Purmo Thermopanel radiatorer och konvektorer	Drift och skötsel
AMA-text	AMA-text
Purmo Thermopanel produktkatalog 2021	Katalog
Data Sheet	Datablad
