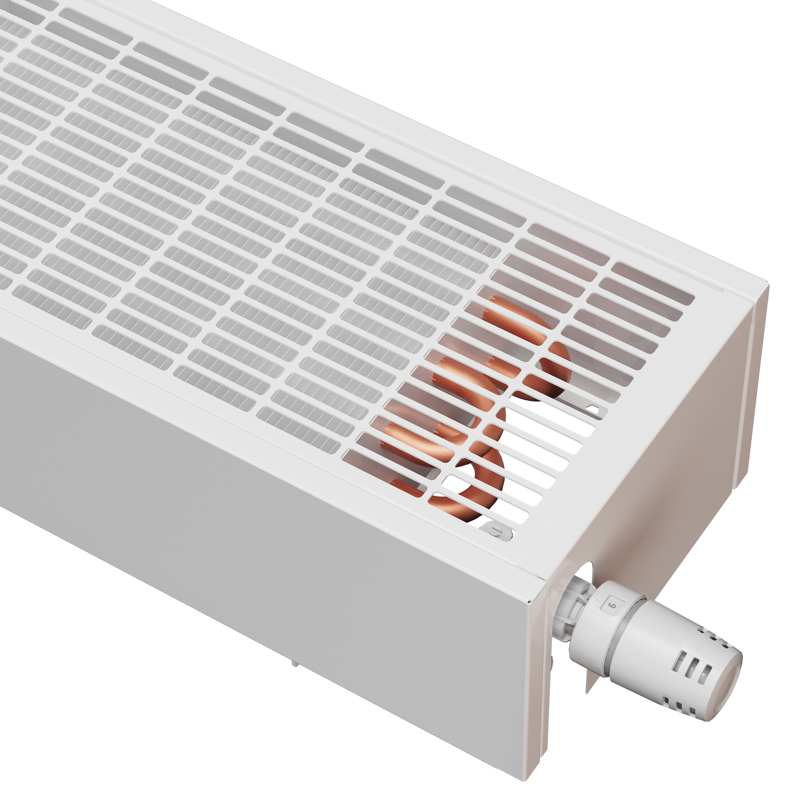

TPK V4 Standard Vägg
En robust, kompakt och komplett konvektor som frigör golvyta. Den första konvektorn med det unika V4-kopplet och den ljudlösa Flamingo-ventilinsatsen. Väggkonsoler ingår.
Toppgallret kan även beställas med annat mönster – eller om du önskar att designa ditt eget.
Alla modeller i Thermopanel V4 serien har samma anslutning vilket förenklar både projekteringen och installationen.
| Teknisk info | |
| Anslutningsmått | M22x1,5 c/c 40mm |
| Tryckklass | PN10 |
| Standardfärg | Vit RAL 9016 |
| Höjder [mm] | 150; 240; 280; 350; 500; 650 |
| Bredder [mm] | 400; 410; 500; 510; 600; 610; 700; 710; 800; 810; 900; 910; 1000; 1010; 1100; 1110; 1200; 1210; 1300; 1310; 1400; 1410; 1500; 1510; 1600; 1610; 1800; 1810; 2000; 2010 |
Levereras komplett med inbyggt V4-koppel, Flamingo ventilinsats, toppgaller, konsoler och monterad luftventil.
PTB.3 Konvektorer
Fabrikat Purmo TPK, Thermopanel V4 Konvektor Standard Vägg PN 10 Lackerad i RAL 9016.
Levereras för bottenanslutning och sidoanslutning med det unika integrerade V4 kopplet med c/c 40c, tilloppet ytterst, den exakta integrerade insatsventilen Flamingo samt med luftningsventil, och justerbara konsoler i höjdled.
Standard Golv,- Modell med plant galler med längsgående hål
Elegant golv - Modell med längsgående lameller
Bänk - Modell med integrerad bänk
Standard vägg - Modell för vägg med plant galler med längsgående hål
Elegant Vägg - Modell för vägg med längsgående lameller
Modell: Variant x höjd x längd x bredd"
| Dokument | Kategori |
|---|---|
| Kv diagram med ljudkurvor for TPK | Diagram |
| TPK V4 installation manual | Monteringsanvisning |
| AMA-text | AMA-text |
| Thermopanel radiator och Thermopanel konvektor | Katalog |
| Data Sheet | Datablad |
| effekt beräkning TPK | Datablad |
