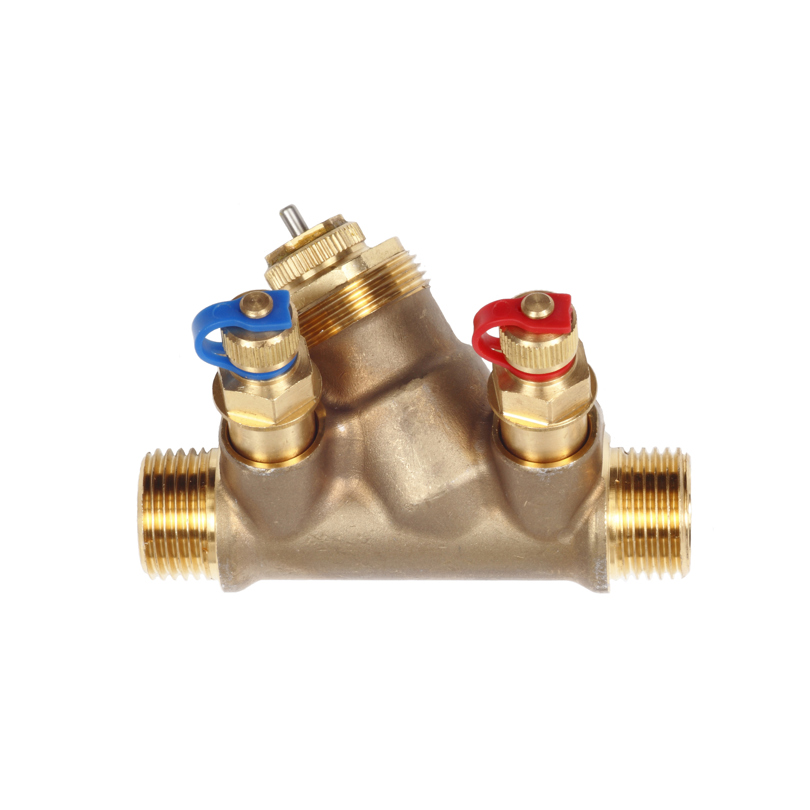

Terminalventil STVT
Terminalventilen STVT används för att mäta och injustera, samt reglera värme-och kylutrustningar i värme-och kylsystem, t.ex i kylbafflar och konvektorer m.m.
Beskrivning
STVT är en injusterings-och regleringsventil.
Ventilen är försedd med självtätande mättuttag placerade i 45° vinkel i förhållande till termoställdonet.
Förinställningen görs under packboxen med en speciell nyckel.
Ventilen finns med utvändig eller invändig gänga 1/2″.
Ventilen regleras med termoställdon eller termostat med M28x1,5 anslutning.
| Teknisk info | |
| Max driftstemperatur °C | 100 |
| Anslutningsmått | M28x1,5 |
| Tryckklass | PN16 |
| Material | Mässing |
PSD STYRVENTILER STVT
PSD.3 Styrventiler för platsmonterat ställdon
PSD.31 Styrventiler för platsmonterat ställdon i vätskesystem
PSD.311 Styrventiler för platsmonterat ställdon med avstängnings-, injusterings- och mätningsfunktion STVT är en injusterings-och regleringsventil. Ventilen är försedd med självtätande mättutag placerade i 45° vinkel i förhållande till termoställdonet. Förinställningen görs under packboxen med en speciell nyckel. Ventilen finns med utvändig eller invändig gänga 1/2”. Ventilen regleras med termoställdon eller termostat med M28x1,5 anslutning. Ställdon VAMTermoelektrisk ställdon för ventiler i värme och kylsystem. Ställdonen passar Purmo Group sortiment med M28 och M30 ventiler med slaglängd på max ca 2,5 mm. Fabrikat: PurmoTyp: VAC NC 24 V / 230 V VAO NO 24 V / 230 V Anslutning: M28x1,5 & M30x1,5
VAM ACTUATOR NO 230V M28 RSK 4808785 VAM ACTUATOR NC 24V M28 RSK 4808786 VAM ACTUATOR NC 230V M28 RSK 4808787 VAM ACTUATOR NO 24V M28 RSK 4808771
Fabrikat: PURMOTyp : STVT STVT med utvändiga gängor Temperatur -20 C till + 100 C Material Mässing Avzinkningsfri Packningar EPDM DN 15 STVT RSK 489 27 00 DN 15 STVTI RSK 489 27 10 Förinställningsverktyg till STVT 15 FV18 RSK 480 66 60
| Dokument | Kategori |
|---|---|
| Produktblad STVT styrventil | Datablad |
| Installationsmanual STVT 15 STVTI 15 | Installationsmanual |
