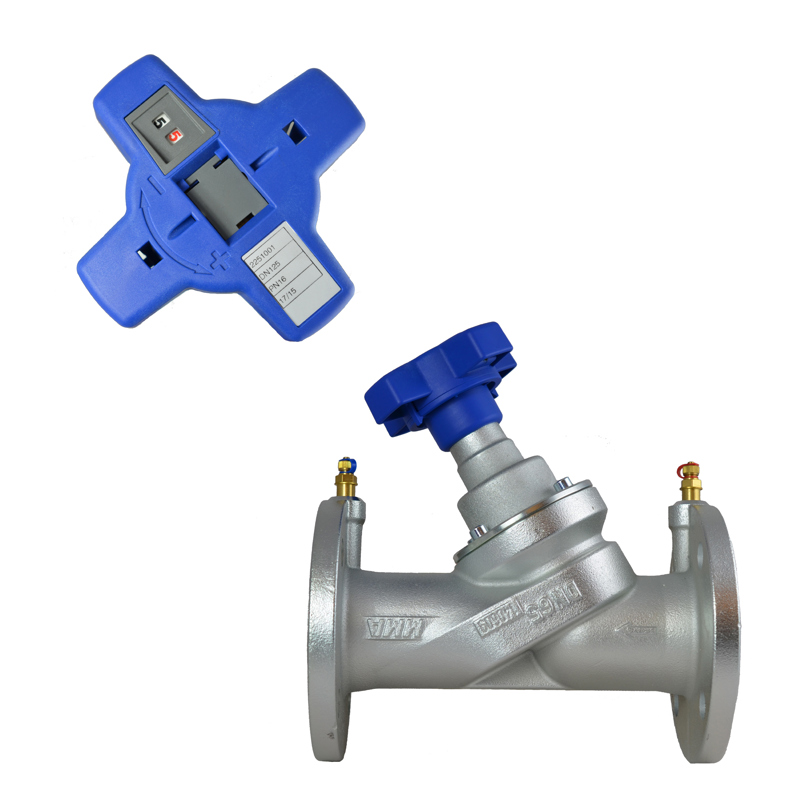

Balanseringsventil STV flänsad
Balanseringsventilen STV (E) används för att balansera flöden i värme- och kylsystem.
Beskrivning
Dimensionering
STV (E) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
STV (E) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Montage
STV (E) har flödesriktning märkt på ventilhuset.
STV (E) har standard flänsar enligt EN 1092-2.
STV finns med flänsar enligt ANSI på förfrågan.
CE
Ventilerna är godkända enligt PED 2014/68/EU.
Tryckavlastad kägla STV DN 80-150 har tryckavlastad kägla.
Tryckavlastad kägla
STV DN 80-150 har tryckavlastad kägla.
Teknisk info | |
Max driftstemperatur °C | 110 |
Tryckklass | PN16 |
Material | Stål |
STV (E) PSA.33 Injusteringsventil med
avstängnings- och
mätningsfunktion Balanseringsventil med flänsanslutning i gjutjärn med
självtätande mätuttag för differenstrycksmätning ratt
försedd med varvfönster.
Ventilen skall levereras 50% öppen för snabb idrifttagning.
Ventilen skall vara markerad med flödesriktning.
Dokument | Kategori |
---|---|
Produktblad STV (E) 65-400 | Datablad |
Installationsmanual STV 65-150 | Installationsmanual |
Installationsmanual DN200-DN400 | Installationsmanual |
CE deklaration för balanseringsventiler STV | CE-deklaration |
