TP Flex fördelare
Ventil- och koppelanslutningar samt kopplingar

TP Flex fördelare

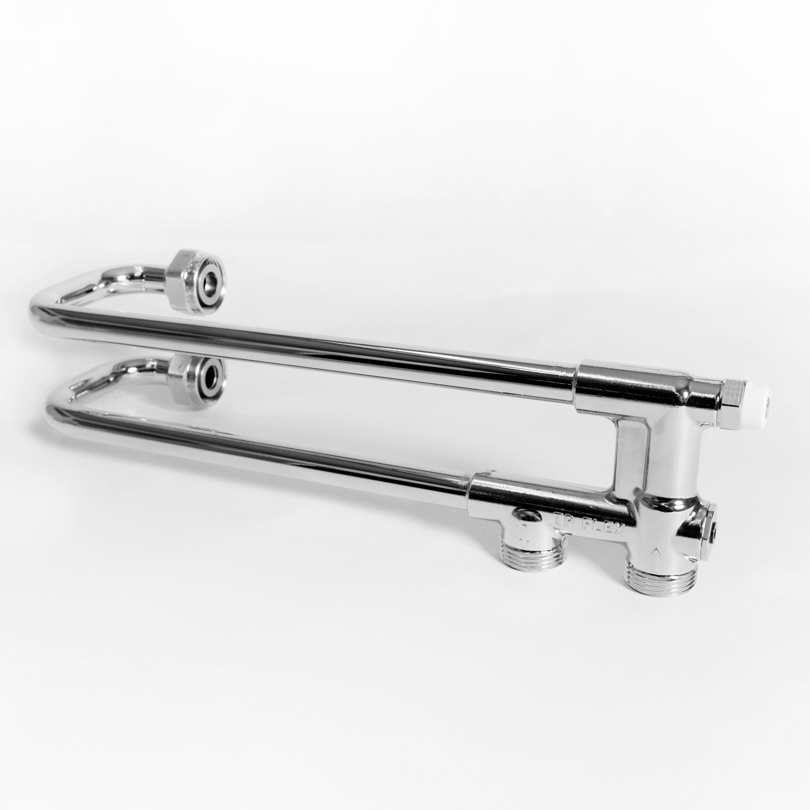

Thermopanel Flex är en separat fördelare för att möjliggöra mittkoppling av radiatorer.

OBS! Thermopanel Flex finns både i höger- och vänsterutförande. Levereras som standard i 2-rörsutförande. Radiatorns standardkonsol skall användas, extra distanser behövs ej.

OMSTÄLLNING 2-RÖR/1-RÖR
Fördelaren är omställbar mellan ett- och tvårörssystem och försedd med 2 st M22 x 1,5 utvändig gänga för tillopp och retur.

Ventilens kägla ställs in med en insexnyckel 2,5 mm. Vid 2-rörs inställning är den helt inskruvad och hålet är då täckt med en blå plastpropp. För att ändra till 1-rörs avlägsnas den blå plastproppen och därefter skruvas käglan ut. Utskruvad 4,5 varv blir det relativa radiatorflödet 35%. Efter inställning till 1-rörs skall hålet i käglan täckas med en röd plastpropp för att indikera 1-rörsutförande.

Teknisk info
Max driftstemperatur °C 90
Anslutningsmått M22x1,5
Tryckklass PN10
Material Mässing
Dokument
DokumentKategori
Datablad TP Flex fördelare Datablad
