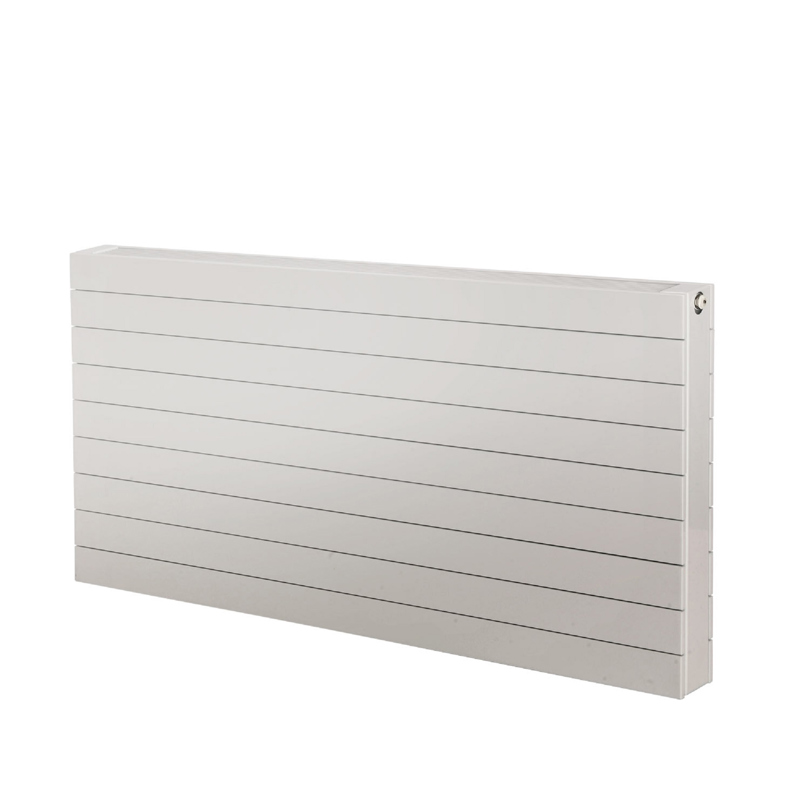

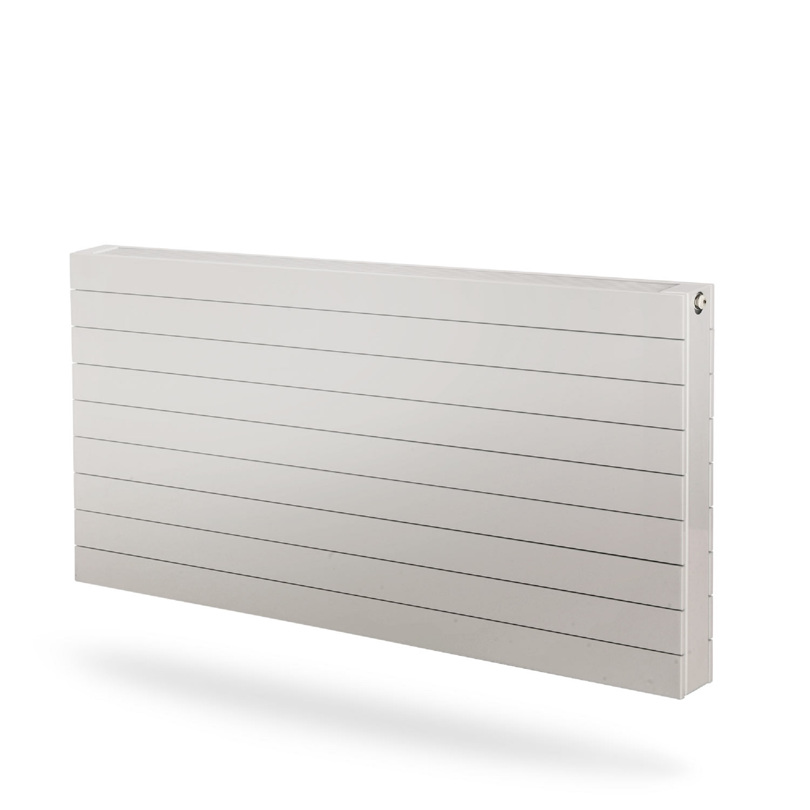

Narbonne
Narbonne radiatorer är gjorda av en serie sammankopplade profilerade stålvärmeelement med rektangulärt tvärsnitt. Anslutningar: 4x G1/2 "på sidorna. Narbonne har två sidokåpor och toppgaller.
Narbonne upp till och med 286 mm levereras utan monteringsfästen, medan modeller från höjd 358 mm till 790 mm är standard med svetsade fästen- Narbonne-radiatorer i WVO-versionen i höjd upp till 286 mm typ NA-S 22, 34, 47 är utrustade med en skyddande skärm som begränsar värmeavgivning mot den bakre delen av Narbonne. Färg: RAL 9016 färg, övrigt färger från RAL-paletten på begäran.
Väggkonsol: 500-1800 mm = 3 st, 1900-4000 mm = 5 st
Det sitter en FLA HLE (utvändig tätning)
Garanti 10 år
Leveransinnehåll: Narbonne radiatorn levereras med luftskruv och blindpropp, obs ingen konsoler eller ventil följas med.
Konsoler till Narbonne säljs som styckvis.
Övrigt: Narbonne radiator finns i typ 10, 11, 20, 21, 22, 23, 34, 35, 46, 47 och 58.
| Teknisk info | |
| Max driftstemperatur °C | 110 |
| Konstruktion | EN442 |
| Anslutningsmått | 2 x G 1/2 |
| Material | Stålprofil |
| Standardfärg | Vit RAL 9016 |
| Anslutningar (ETIM) | 67 |
| Typer | 10; 11; 20; 21; 22; 23; 34; 35; 46; 47; 58 |
| Höjder [mm] | 0; 70; 142; 214; 286; 358; 430; 502; 574; 646; 718; 790 |
| Bredder [mm] | 0; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000 |
Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil.
Vid sidoanslutning pluggas bottenanslutningarna
(Gäller PurmoKon, Narbonne VT och Plint)
Diagonal anslutning ETIM 37. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.
Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.
Diagonal anslutning ETIM 62. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.
Bottenanslutning ETIM 18
Bottenanslutning ETIM 81
Narbonne radiatorn levereras med luftskruv och blindpropp, obs ingen konsoler eller ventil följas med.
PTB.131 Rörradiatorer av stålrör
Fabrikat Purmo typ Narbonne
Narbonne försedd med 4 st, anslutning G1/2”
Kulör Vit RAL 9016. Levereras med luftningsventil, bottenplugg, sidoplåtar och toppgaller.
Levereras skyddsemballerad och med frontskydd som tas bort i samband med slutrengöring.
Arbetstryck: 5 bar ( på beställning 8 Bar)
N-Typ-höjd-längd-ETIM
TYP: 10, 11, 20, 21, 22, 23, 34, 35, 46, 47 och 58
Höjd Från 70 mm-
Längd:Upp till 4000 mm
Ange anslutning enligt ETIM klass
Tillbehör;
Narbonne förses med fabriksmonterat radiatorkoppel Evoflow (from H 142 mm)
Narbonne förses med extern ventil typ Evoflow (from H 70 mm)
Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
CE certifikat
