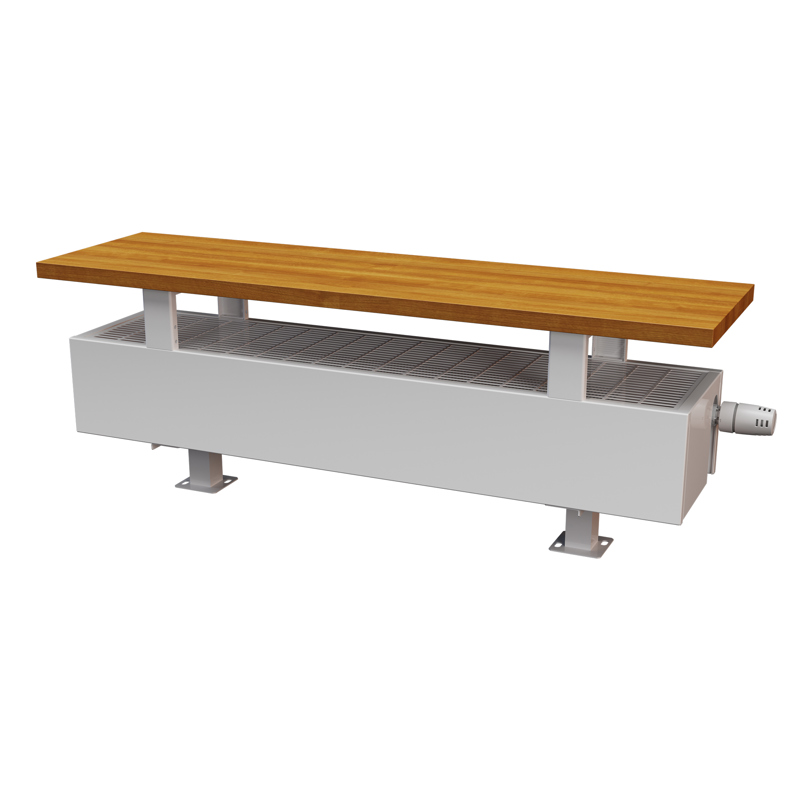

TPK V4 Bänk
”Bänken” är en del av vår berömda Thermopanel V4-serie med bl.a integrerad V4-koppling och Flamingo-ventilinsats. Vi har utvecklat en Thermopanel V4 konvektor – och denna modellen är en smart kombination av konvektor och bänk.
Perfekt för installationer i korridorer eller miljöer med en öppna planlösningar. Konvektorn kan beställas i en mängd kulörer och bänkskivan finns i olika material. Bänkskivan beställs separat, alternativt skapar du din egen och matchar interiören ytterligare.
Konvektorer erbjuder värme i ett kompakt format. De är små, effektiva och har en elegant design.
Alla modeller i Thermopanel V4 serien har samma anslutning vilket förenklar både projekteringen och installationen.
| Teknisk info | |
| Anslutningsmått | M22x1,5 c/c 40mm |
| Tryckklass | PN10 |
| Standardfärg | Vit RAL 9016 |
| Höjder [mm] | 240; 280 |
| Bredder [mm] | 800; 1000; 1200; 1400; 1600; 2000; 2200 |
Levereras med inbyggt V4-koppel, Flamingo ventilinsats, toppgaller, konsoller och monterad luftventil. Bänkskiva väljs separat.
PTB.3 Konvektorer
Fabrikat Purmo TPK, Thermopanel V4 Konvektor Bänk PN 10 Lackerad i RAL 9016.
Levereras för bottenanslutning och sidoanslutning med det unika integrerade V4 kopplet med c/c 40c, tilloppet ytterst, den exakta integrerade insatsventilen Flamingo samt med luftningsventil, och justerbara konsoler i höjdled.
Standard Golv,- Modell med plant galler med längsgående hål
Elegant golv - Modell med längsgående lameller
Bänk - Modell med integrerad bänk
Standard vägg - Modell för vägg med plant galler med längsgående hål
Elegant Vägg - Modell för vägg med längsgående lameller
Modell: Variant x höjd x längd x bredd"
| Dokument | Kategori |
|---|---|
| Kv diagram med ljudkurvor for TPK | Diagram |
| TPK V4 installation manual med installations mått | Monteringsanvisning |
| TPK SG mått golvstöd | Monteringsanvisning |
| AMA-text | AMA-text |
| Thermopanel radiator och Thermopanel konvektor | Katalog |
| Data Sheet | Datablad |
| effekt beräkning TPK | Datablad |
