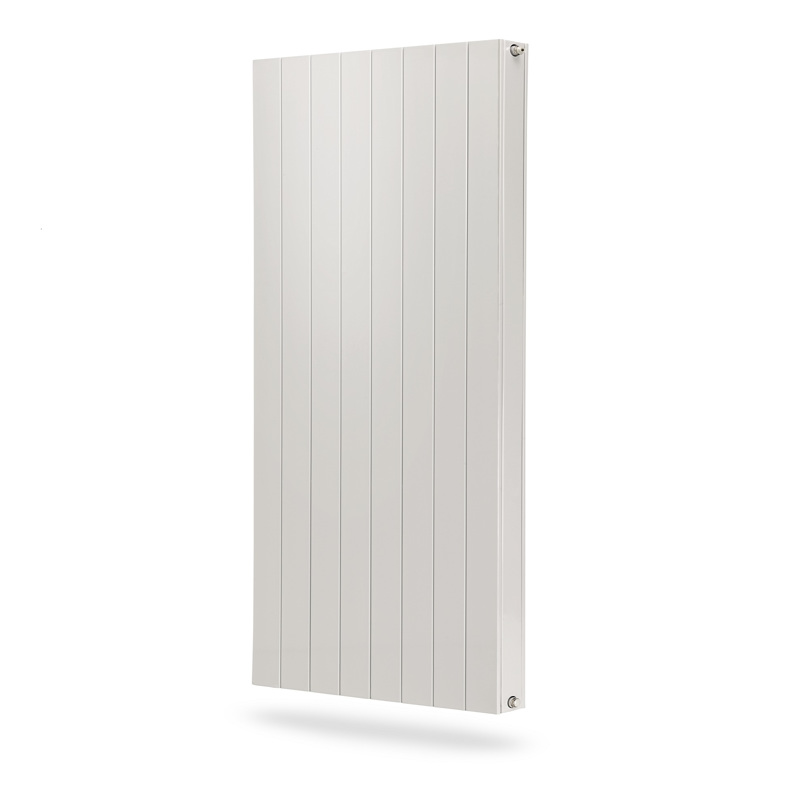

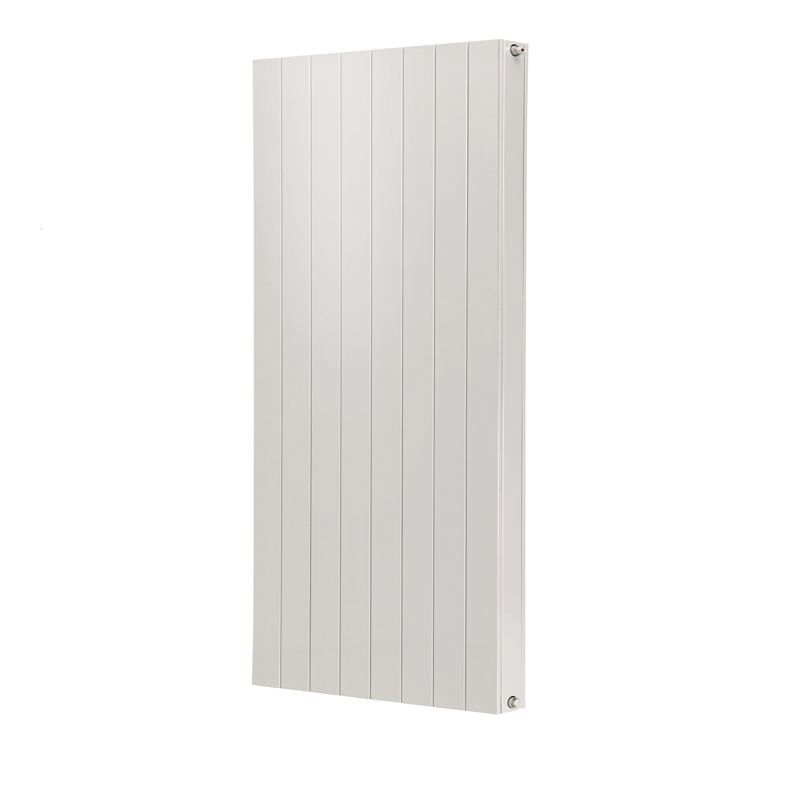

Narbonne V
Narbonne V består av flera sammankopplade profilerade stålvärmeelement med rektangulärt tvärsnitt. Varje konvektor är utrustad med fyra anslutningar, var och en med invändig gänga G ½ ”, vilket möjliggör sidoanslutning, både från vänster och höger sida. Narbonne V är utrustad med två sidokåpor, men inget övre toppgaller. Värmeprofilerna är vertikalt orienterade så att det är nödvändigt att kompensera för elementens värmeutvidgning och möjliggöra perfekt lackering på hela konvektorns yta för att behålla den 2 mm breda avståndet mellan var och en. Plug och luftventil som medföljer värmaren. Standardfärg: vit RAL 9016, andra färger från RAL-färgschemat finns på begäran. Garantiperioden är 10 år.

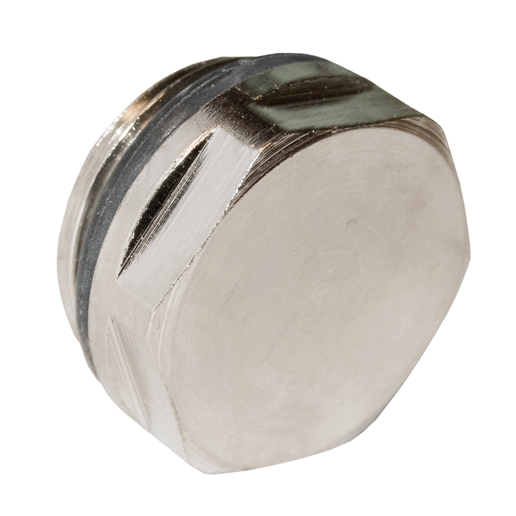

Leveransinnehåll: Narbonne V levereras med luftskruv och blindpropp, obs ingen konsoler eller ventil följas med.

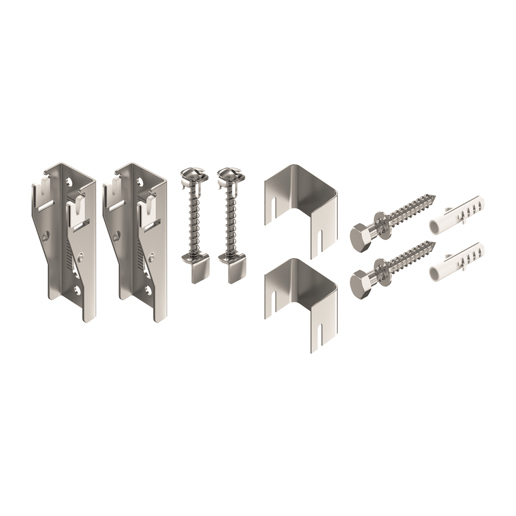

Konsoler till Narbonne V säljs som ett kit.
Övrigt: Narbonne V radiator finns i typ 10, 11, 20 och 21.
| Teknisk info | |
| Max driftstemperatur °C | 110 |
| Konstruktion | EN442 |
| Anslutningsmått | 2 x G 1/2 |
| Tryckklass | PN5 |
| Material | Stålprofil |
| Standardfärg | Vit RAL 9016 |
| Anslutningar (ETIM) | 67 |
| Typer | 10; 11; 20; 21 |
| Höjder [mm] | 1200; 1400; 1600; 1800; 2000; 2200 |
| Bredder [mm] | 142; 214; 286; 358; 430; 502; 574; 646; 718; 790; 862; 934; 1006; 1078; 1150; 1222; 1294; 1366; 1438; 1510 |
Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil.
Vid sidoanslutning pluggas bottenanslutningarna
(Gäller PurmoKon, Narbonne VT och Plint)
Diagonal anslutning ETIM 37. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.
Diagonal anslutning ETIM 62. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.
Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.
Ryttaranslutning ETIM 72
Ryttaranslutning ETIM 27
Narbonne V radiatorn levereras med luftskruv och blindpropp, obs ingen konsoler eller ventil följas med.
Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
CE certifikat
