Aquilo F1S
Golvinfällda konvektorer med fläkt

Aquilo F1S

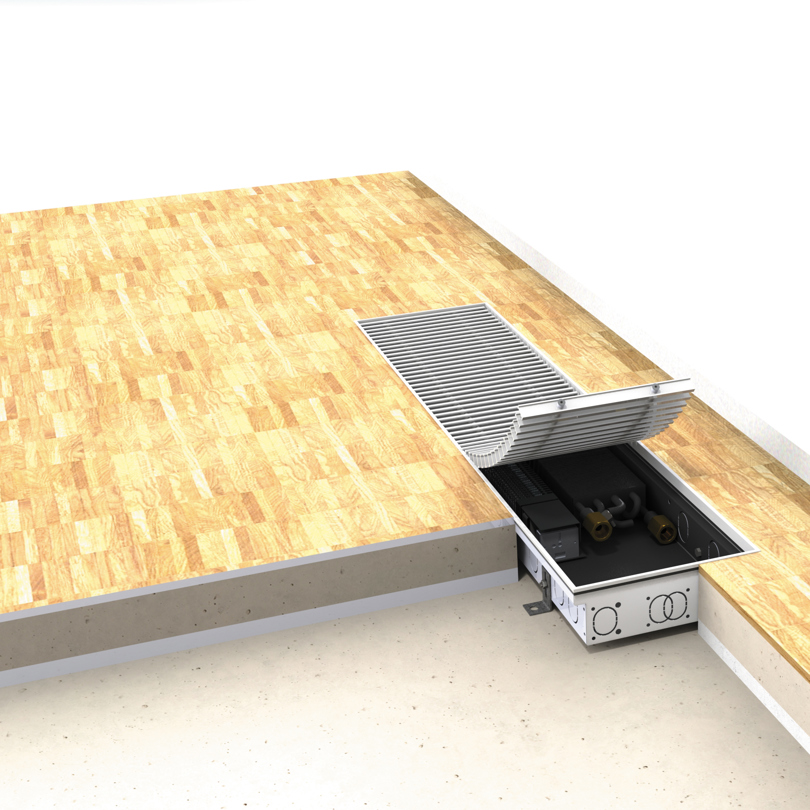

Golvinbyggda konvektorn Aquilo F1S (med fläkt) är specialdesignad för montering i kanal i golv. Konvektorn består av en kopparslinga med aluminiumlameller, svartmålad och monterad inne i en dubbelsidig galvaniserad plåtkanal. Aquilo F1S konvektorer är extra­utrustade med ljudlösa centrifugalfläktar monterade inne i kanalen vid konvektorn. Antalet fläktar beror på konvektorns längd och ger en ökad luftcirkulation samtidigt som en högre värmeeffekt erhålls. Fläktarna drivs med 24V -motorer. Från ovansidan skyddas konvektorn med ett tvärgående eller längsgående galler tillverkat i trä, eloxerad aluminium eller rostfritt stål. Galler beställs separat. Konvektorn ansluts till värmesystemet med 2 st G ½” invändig gänga. Elektriska tillbehör beställs separat och består av en transformator (för utanpåliggande- eller infälld montering) samt en utanpåliggande termostat för reglering av fläktens varvtal.

Teknisk info
Max driftstemperatur °C 110
Konstruktion EN 16430
Anslutningsmått 2 x G 1/2
Tryckklass PN10
Material Flera material
Standardfärg Svart
Typer F1S
Höjder [mm] 75; 110
Bredder [mm] 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1800; 1999; 2200; 2400; 2500; 2600; 2800; 3000

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

10 year warranty

CE certifikat

Dokument
DokumentKategori
Effektberäkning i xls-format för Aquilo Effekttabell
Förminskning av galler Installationsmanual
Installationsmanual aquilo Installationsmanual
Aquilo - Anslutning av ny modell Installationsmanual
FC 600 användarmanual Installationsmanual
Produktkatalog Aquilo SE Katalog
Data Sheet Datablad
Datablad Galler Aquilo Datablad
Hörnmodeller Aquilo Datablad
Installationsguiden Aquilo Datablad
Tillbehör

PER-10 KNX

PER-10 KNX rumstermostat med automatisk hastighetsbrytare. Möjligt att kommunicera med BMS-system via KNX-protokoll

RAS Transformator DIN monterad

RAS-transformator, version monterad på DIN-skena. Strömförsörjningen har dubbelisolerad ingång. Det innebär att
att ingen jordanslutning krävs, vilket resulterar i låg läckström. Produkten har ett universellt spänningsområde på 90-
264 VAC

RAS Transformator Infällt montage

RAS-transformator för 3-stegs fläkthastighetsreglering, 230/24 V, infälld version.

RAS Transformator utanpåliggande montage

RAS-transformator, utanpåliggande version.

Termostat Evosense Remote

Evosense termostat med extern givare ansluten med kapilärrör

Radiatorventil Evoflow

Termostatventil med låg miljöpåverkan.

Radiatorventil FV

Termostatventilen FV används tillsammans med
termostater, ställdon eller handratt i värmesystem samt kylsystem.
Termostatventilen kan erhållas monterad i koppel.

FV = Förinställningsbar Ventil

Returventil RV

Returventilerna används som avstängnings-och förinställningsventil för radiatorer.

Beskrivning
Returventilen RRVR och RRVV är försedda med två käglor, en för avstängningen och en inre för förinställningen.
RVR och RVV är försedd med en kägla för avstängning.
Förinställningen utförs utan nedtappning av vattnet i systemet.

Evosense ENTL

Evosense ENTL termostat används för att reglera ventiler för värme och kyla i t.ex. radiatorsystem, kylsystem och handdukstorkar.

PTL-01

Temperaturgivare PTL-01 för användning med F1S och F2C.

PSP-01

PPT-01 är en manuell 3-hastighetsbrytare. Används i applikationer där vi vill ändra fläkthastigheten manuellt.

Ställdon VAM

Termoelektrisk ställdon för ventiler i värme och kylsystem. Ställdonen passar Purmo group sortiment med M28 och M30 ventiler med slaglängd på max ca 2,5 mm.
VAM ställdon som används med FXR behövs adapter VA17 användas.
