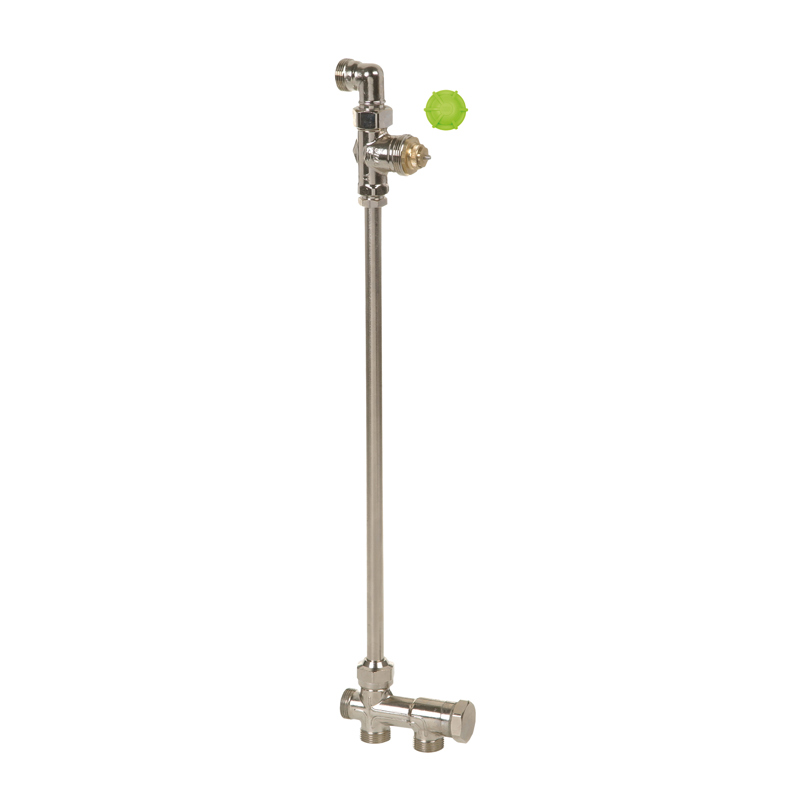

Radiatorkoppel FVRe
Termostatventilen FVRe används tillsammans med maxbergänsade termostater i värmesystem. Termostatventilen kan erhållas monterad i koppel.
Beskrivning
Ventilen FVRe har en exakt förinställningsfunktion dold under packboxen. Om termostaten tas bort stänger ventilen till ett grundläge (kv 0,05) och energisparfunktionen startar.
Om förinställt kv är högre än 0,05 så kommer temperaturen i rummet bli lägre om termostaten tas bort. Ventilen går även ned i energisparläge om temperaturen vid termostaten sjunker.
Skyddsratten har en bricka som används för att ställa in nominellt flöde och för att tillfälligt häva energisparfunktionen under injustering.
Teknisk info | |
Max driftstemperatur °C | 100 |
Anslutningsmått | M28x1,5 |
Tryckklass | PN10 |
Material | Mässing |
Beskrivningstexter upprättade efter AMA 2012
FVRe koppel PSE.111 Temperaturstyrda radiatorventiler
Radiatorkoppel innehållande fördelare, mellanrör samt termostatventil med 3 varvs inställning.
Kopplets gängor skall vara ytbelagda för skydd mot ärg.
Fördelaren skall vara avstängningsbar.
Förinställningen på termostatventilen skall vara dold under packboxen.
Termostatventilens gänga skall vara M28x1,5. 0,5 kvdt2k.
Ventilen är försedd med integrerat energisparläge typ e.
Fabrikat: AB Markaryds Metallarmatur
Typ: FV-e inkl koppel (energisparventil)
DN: 10
