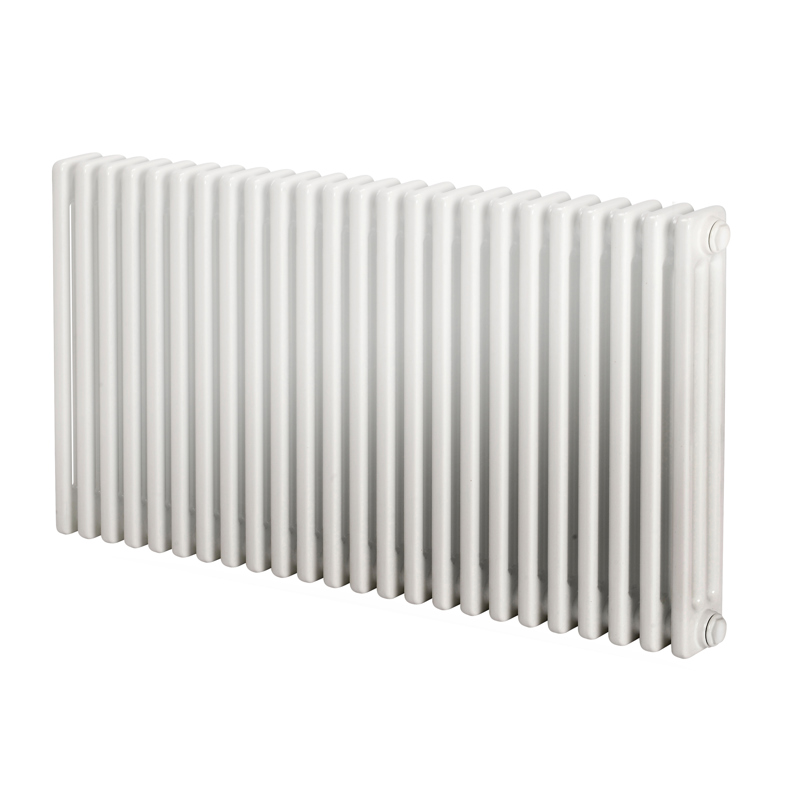

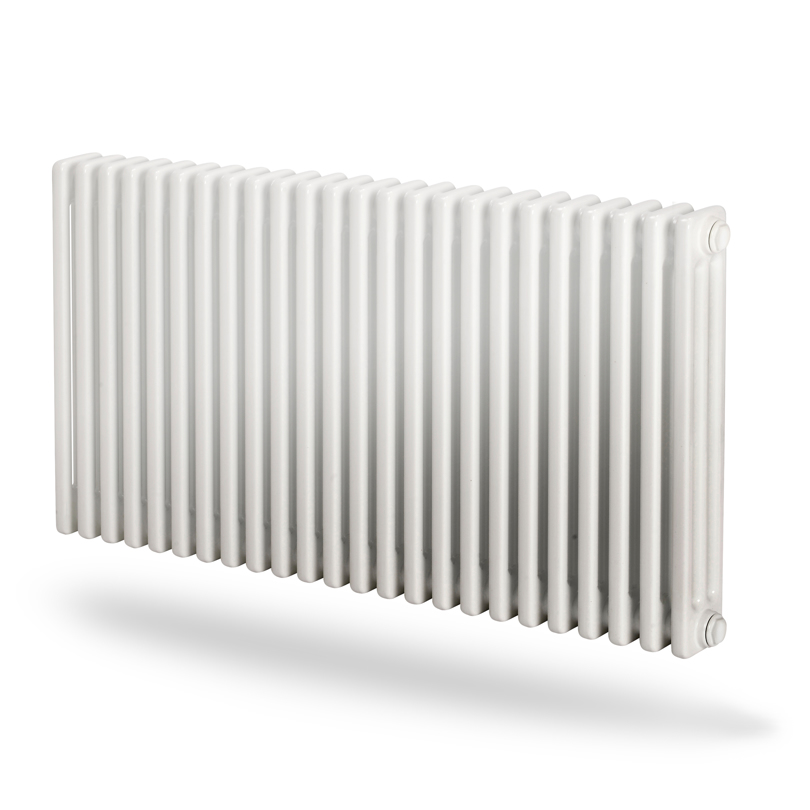

Delta
Delta sortimentet gör det möjligt för dig att få exakt den radiator du vill ha precis där du vill ha den. Lång, kort, lodrät eller vågrät – och i den färg du vill ha.
Delta radiatorerna är uppbyggda genom sektioner, som är sammansvetsade med laserteknik. Höjderna varierar mellan 155 och 3000 mm. Vid behov kan vilken exakt höjd som helst fås mellan 300 och 3000 mm. L ängder finns mellan 200 och 2500 mm. Längre radiatorer än så kan levereras i delar som byggs ihop på installationsplatsen. Radiatordjupet, dvs antalet rörkanaler varierar mellan 2 och 6.
Leveransinnehåll: Delta sektionsradiator levereras med luftskruv och blindpropp. Vägg eller golvkonsol väljs vid beställning.
Övrigt: Delta sektionsradiator finns i typ 2, 3, 4, 5 och 6.
| Teknisk info | |
| Max driftstemperatur °C | 110 |
| Konstruktion | EN442 |
| Anslutningsmått | 4 x G 1/2 |
| Tryckklass | PN10 |
| Material | Stålprofil |
| Standardfärg | Vit RAL 9016 |
| Typer | 2; 3; 4; 5; 6 |
| Höjder [mm] | 155; 300; 350; 365; 400; 415; 450; 500; 550; 565; 600; 665; 750; 900; 965; 1000; 1065; 1100; 1200; 1500; 1800; 2000; 2200; 2500; 2800; 3000 |
| Bredder [mm] | 200; 250; 300; 350; 400; 450; 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1350; 1400; 1450; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1850; 1900; 1950; 2000; 2050; 2100; 2200; 2250; 2300; 2400; 2450; 2500 |

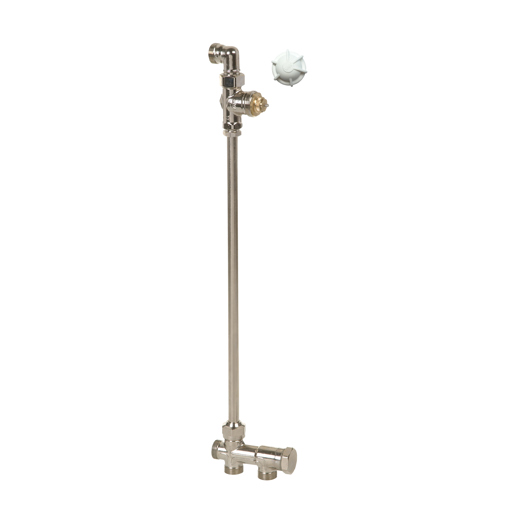

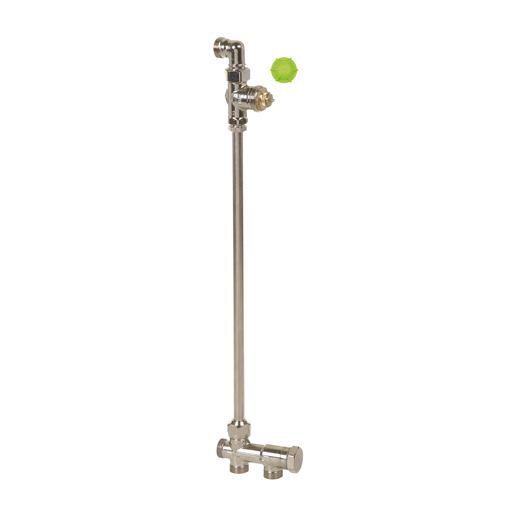

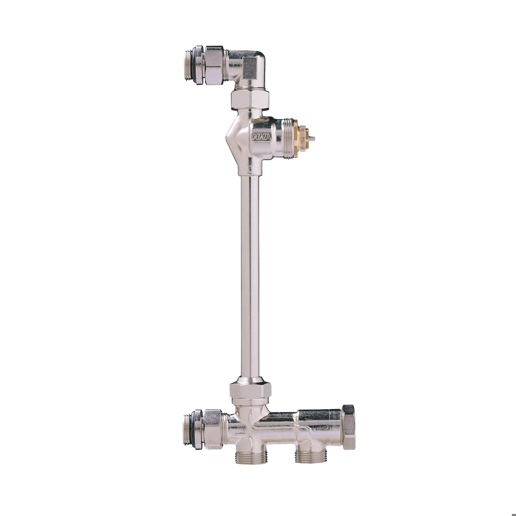

Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil.
Vid sidoanslutning pluggas bottenanslutningarna
(Gäller PurmoKon, Narbonne VT och Plint)
Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.
Diagonal anslutning ETIM 37. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.
Diagonal anslutning ETIM 62. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.
Bottenanslutning ETIM 11, in-vänster-ut-höger.
Ryttaranslutning ETIM 27
Bottenanslutning ETIM 88, in-höger-ut-vänster.
Ryttaranslutning ETIM 72
Bottenanslutning ETIM 18
Bottenanslutning ETIM 81
Mittanslutning ETIM MO
Mittanslutning ETIM OM
Levereras med luftskruv och blindpropp.

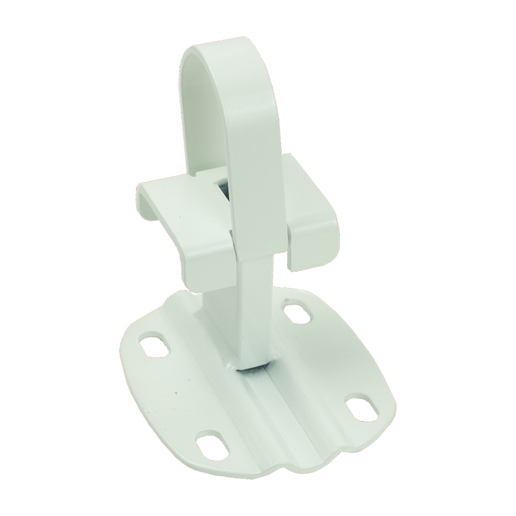

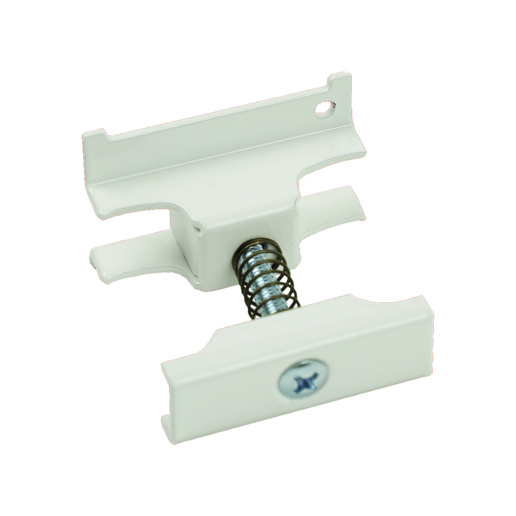

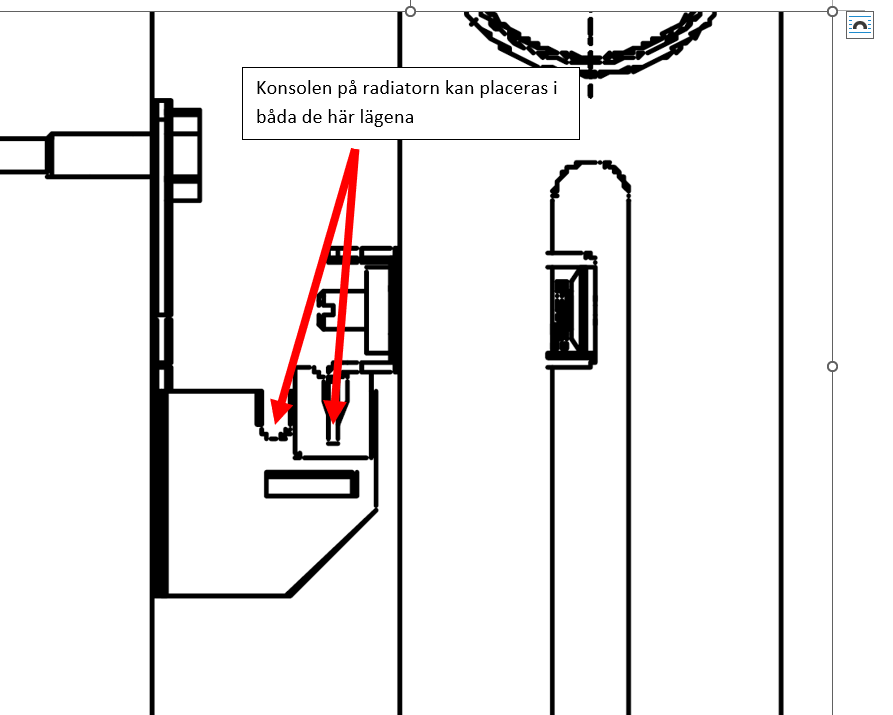

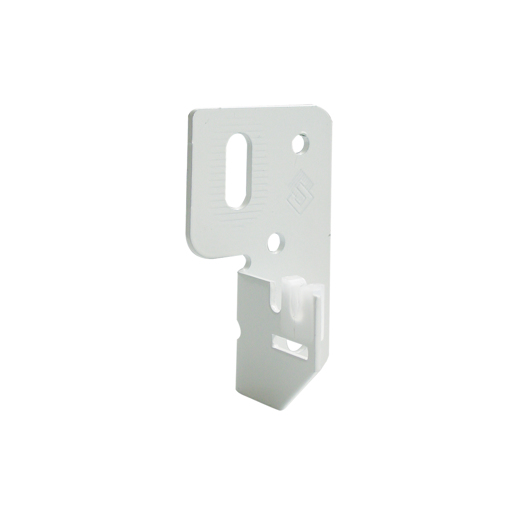

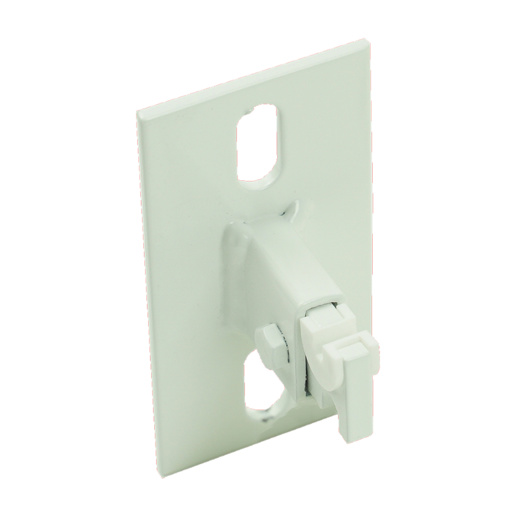

Vägg eller golvkonsol väljs vid beställning.
PTB.1 Radiatorer
PTB.12 Sektionsradiatorer
Fabrikat Purmo typ Delta
Sektionsradiator anpassad för montering med externt ventilarrangemang. Kulör Vit RAL 9016, levereras med luftningsventil, och bottenplugg. Finns i typer 2, 3, 4, 5 och 6 som motsvarar antalet vertikala rör i varje sektion.
Ange typ, höjd och längd och om det ska monteras på väggkonsoler eller med golvstöd.
Exempel:
Purmo Delta DL3 400 x 1200 väggmonterad RAL 9016
Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
CE certifikat
| Dokument | Kategori |
|---|---|

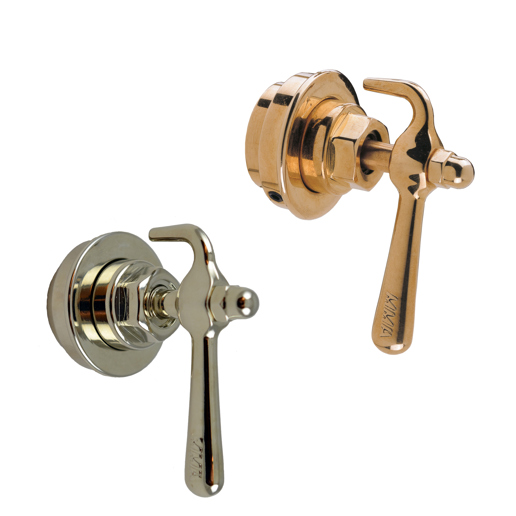

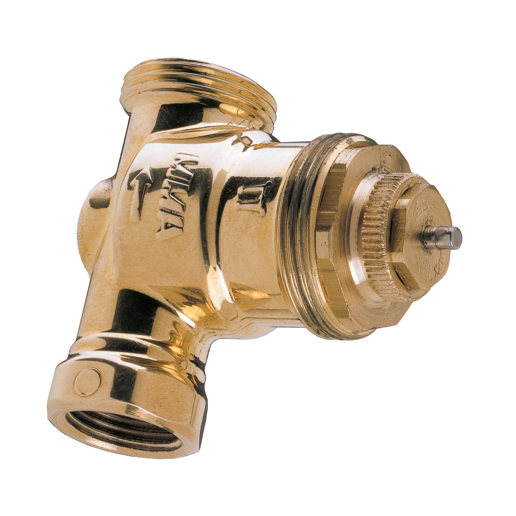

| Delta med slottsventil | Depliant |
| Effektberäkning i xls-format för Delta, Delta Twin, Delta Bench & Bar | Effekttabell |
| Hygiencertfikat Delta | Hygiencertifikat |

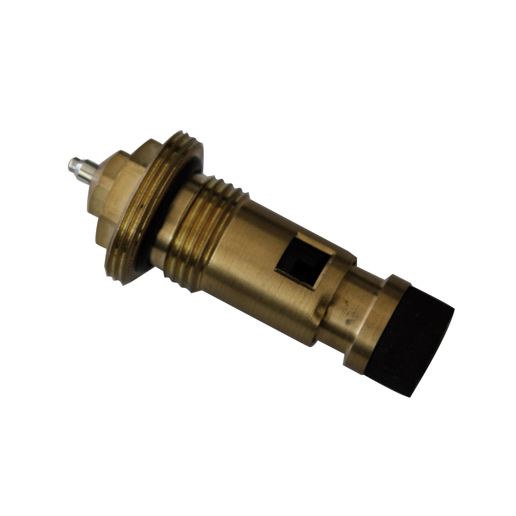

| Ventildiagram ventilinsats Delta | Installationsmanual |
| DELTA Nippling - Instruktion | Monteringsanvisning |
| Drift och skötsel | Drift och skötsel |
| AMA-text | AMA-text |
| Data Sheet | Datablad |
