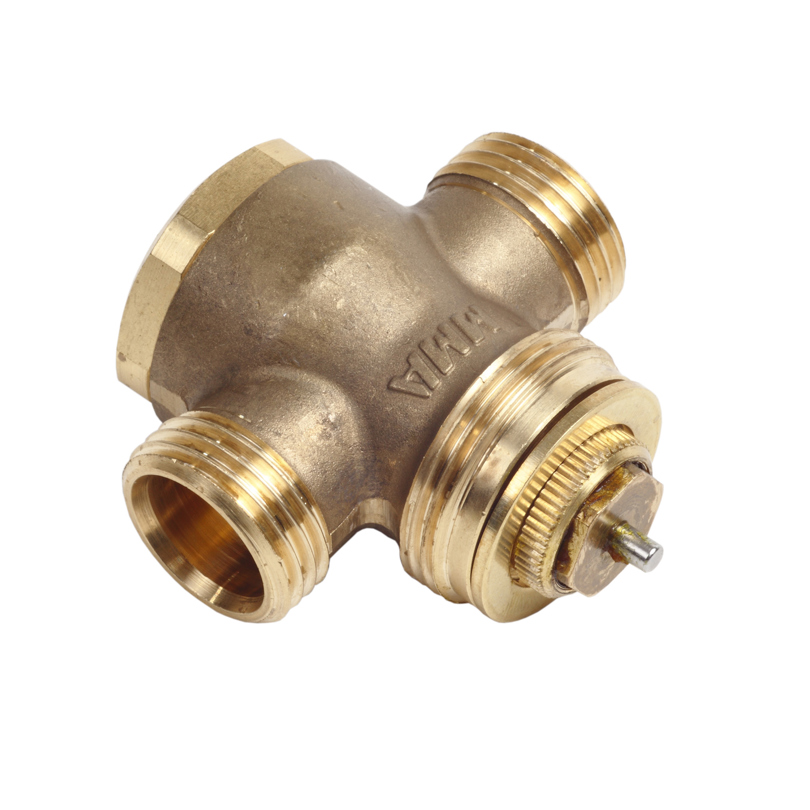

REKV Styrventil
Styrventilerna EKV och REKV används för att reglera flödet i värme-och kylsystem för att styra kallvatten flödet tex i kylbafflar, kyldiskar och fancoils.
Styrventilerna kan regleras med MMAs termostater och ställdon.
Styrventilerna är anpassad för att reglera kyl applikationer med självverkande termostat. .
Ska värme applikationer regleras ska ställdon användas.
Beskrivning
Styrventilerna EKV och REKV öppnar när temperaturen vid den självverkande termostaten stiger.
När temperaturen sjunker stängs ventilen med självverkande termostat.
Denna ventil och självverkande termostat passar utmärkt i kyl applikationer.
Önskas ventilen användas i värme applikationer passar MMA´s ställdon direkt på ventilen utan adapter.
Skyddsratten kan under byggnadstiden användas som avstängning, den används även under injustering av systemet för att få nominell lyfthöjd med termostat monterad.
Skruva skyddsratten i botten och öppna 3/4 varv.
När termostaten monteras öppnar ventilen i kyl applikationer ”Push down to open”.
Vilket innebär att när stiftet trycks in så öppnar ventilen, vilket är tvärtemot en vanlig radiatorventil som har ”Push down to close”, tryck in stiftet för att stänga.
Ventilens anslutningar är koniska och anpassade för MMAs kopplingar för koppar eller Pex och
Alupex för.
Teknisk info | |
Max driftstemperatur °C | 100 |
Anslutningsmått | M28x1,5 |
Tryckklass | PN10 |
Material | Mässing |
PSD.3 Styrventiler för platsmonterat ställdon
Typ REKV, 2-vägs styrventil med dold förinställbar kägla bakom packbox.
Ventilen ska vara med push down to open funktion
Fabrik: AB Markaryd Metallarmatur
DN: 15/15 och 20/20
Utförande: Rak, Kvs DN15=1,88, Kvs DN20=2,38
Dokument | Kategori |
---|---|
Produktblad REKV | Datablad |
Installationsmanual REKV | Installationsmanual |
