Kon Ventil, KON KV

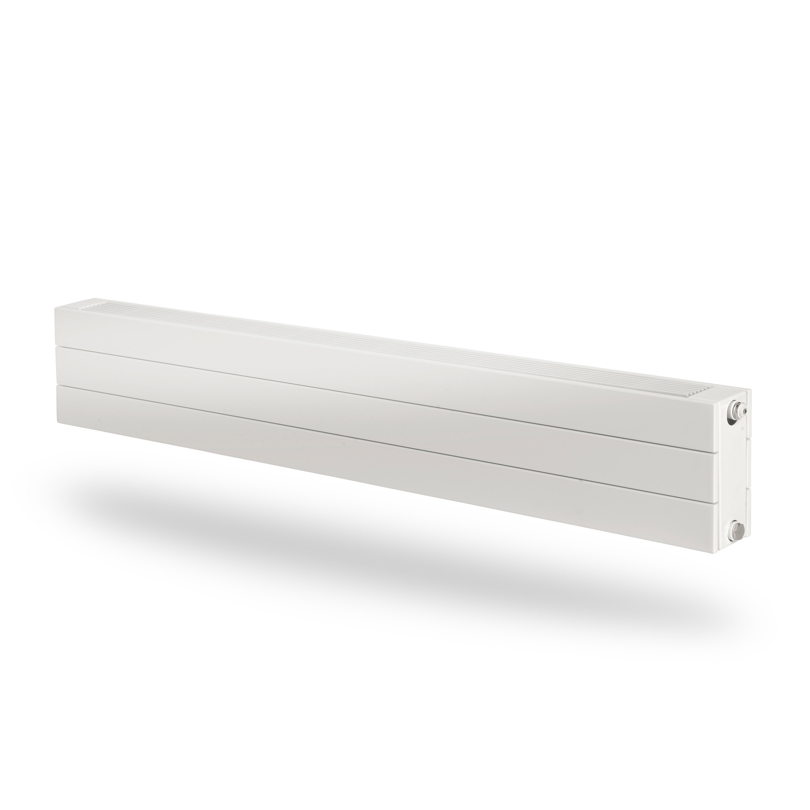

Konvektorn Kon har en diskret elegans i kombination med en mycket god värmeavgivningsförmåga. Stålkonstruktionen är kraftig och gedigen vilket gör den till en idealisk värmekälla i offentliga miljöer med stora glaspartier och öppna planlösningar.
Det passar en FLA HLE: (utvändig tätning) från 2022
Det har suttit en ventilinsats M30 Heimeier/Oventrop fram till 2022
Ansluttningsmått 4+2 G 1/2
AB/FE: Vändbar konvektor (Typ 21 och 22)
AB: Vänsteranslutning (Typ 33 och 34)
FE: Högeranslutning (Typ 33 och 34)
ABFE/FEAB: Vändbar konvektor seriekoppling (Typ 21 och 22, max 2 konvektorer i serie )
ABFE: Vänsteranslutning seriekoppling (Typ 33 och 34, max 2 konvektorer i serie)
FEAB: Högeranslutning seriekoppling (Typ 33 och 34, max 2 konvektorer i serie)
Kon är konstruerad för optimal värmeavgivning enligt standarden EN442-1 och alla modeller är CE-märkta. För att erhålla en elegant rörinstallation är Kon försedd med ett integrerat ventilkoppel med bottenanslutning, vilket kompletteras med ventilinsats och termostat för att skapa ett behagligt inomhusklimat. Komplett med luftskruv och blindplugg (konsoler ingår ej). Färg vit RAL 9016. Garantitiden är 10 år.
Leveransinnehåll: PurmoKon är försedd med ett integrerat ventilkoppel, vilket kompletteras med ventilinsats och termostat. Den är komplett med luftskruv och blindplugg (konsoler ingår ej).
Övrigt: PurmoKon finns i typ 21, 22 33 och 34.
| Teknisk info | |
| Max driftstemperatur °C | 110 |
| Konstruktion | EN442; EN10130 |
| Anslutningsmått | 4+2G1/2 |
| Tryckklass | PN8 |
| Material | Stålprofil |
| Standardfärg | Vit RAL 9016 |
| Typer | 21; 22; 33; 34 |
| Höjder [mm] | 142; 214; 286 |
| Bredder [mm] | 600; 800; 1000; 1200; 1400; 1500; 1600; 1800; 2000; 2200; 2300; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000 |
Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil.
Vid sidoanslutning pluggas bottenanslutningarna
(Gäller PurmoKon, Narbonne VT och Plint)
Serieanslutning i en sida ETIM 67. Förutsätter användning av externa radiatorkoppel eller ventiler. Typerna 21 och 22 är vändbara.
Serieanslutning i en sida ETIM 32. Förutsätter användning av externa radiatorkoppel eller ventiler. Typerna 21 och 22 är vändbara.
Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.
Bottenanslutning ETIM 88. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.
Bottenanslutning ETIM 11, in-höger-ut-vänster. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.
PurmoKon är försedd med ett integrerat ventilkoppel, vilket kompletteras med ventilinsats och termostat.
Den är komplett med luftskruv och blindplugg (konsoler ingår ej).
PTB.3 Konvektorer
Fabrikat Purmo Konvektor Kon PN 8 Lackerad i RAL 9016. Luftskruv och bottenplugg ingår. Golv eller väggkonsol (G eller V) ingår inte och måste anges.
Försedd med inbyggd ventil men kan förses med externt koppel för höjder 214 och 286 eller lösa ventiler för höjd 142.
Om inbyggd ventil skall användas måste ventilinsats anges; typ Flamingo
Beskrivning:
KON(TYP) (HÖJD mm)x(LÄNGD mm) (Utförande) (Infästning) (Ventil)
Utförande är
AB/FE: Vändbar konvektor (Typ 21 och 22)
AB: Vänsteranslutning (Typ 33 och 34)
FE: Högeranslutning (Typ 33 och 34)
ABFE/FEAB: Vändbar konvektor seriekoppling (Typ 21 och 22, max 2 konvektorer i serie )
ABFE: Vänsteranslutning seriekoppling (Typ 33 och 34, max 2 konvektorer i serie)
FEAB: Högeranslutning seriekoppling (Typ 33 och 34, max 2 konvektorer i serie)
Exempel:
KON33 214x2200 FEAB G M30 kan seriekopplas med KON22 214x800 AB/FE G
Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
| Dokument | Kategori |
|---|---|
| Effektberäkning i xls-format för Kon | Effekttabell |
| Installationsanvisning Flamingo till v11 2023 | Installationsmanual |
| AMA-text | AMA-text |
| Data Sheet | Datablad |
| Datablad FLA V1 tom vecka 11 2023 | Datablad |
| Datablad FLA V2 från V11 2023 | Datablad |
