Synlig rördragning med radiatorer i kontor

I Sverige används ofta Thermopanel RAK 4 tillbehöret för en snygg rördragning bakom radiatorer i serie. Detta är ett snabbt och smidigt sätt att installera radiatorer på och används främst i skolor och kontor, där många radiatorer installeras efter varandra.

Synlig rördragning med TP Rak 4

Thermopanel har 6 anslutningsalternativ, 4 i sidorna och 2 nedtill. Måttet nedtill är c/c 40. Thermopanel är en klassisk panelradiator och finns i Sverige i höjden 300 – 900 mm. En verklig kvalitetsradiator med mycket hög finish. Denna radiator har integrerad ventil som standard. Termopanel V4 levereras med monterade sidoplåtar, toppgaller och har tre olika frontpaneler – Standard, Plan och Ramo. Man kan få den pålimmade frontpanelen Plan eller Ramo på båda sidor av radiatorn för en snygg installation framför stora fönster. Golvkonsol används vi denna typ av installation. Alla Purmo Thermopanel radiatorer är ämnade för slutna vattenburna värmesystem.

Rördragning för Purmo radiatorer

Motsvarande tillbehör för Purmo radiatorer heter Reno, och är ett tillbehör som möjliggör anslutning via integrerat koppel nedtill på radiatorn. Denna typ av anslutning finns i Purmos radiatorer med integrerat koppel och har ett anslutningsmått på c/c 50 mm nedtill. Notera även att detta tillbehör har motsatt till/frånlopp jämfört med en svensk TP radiator (c/c 40 mm).

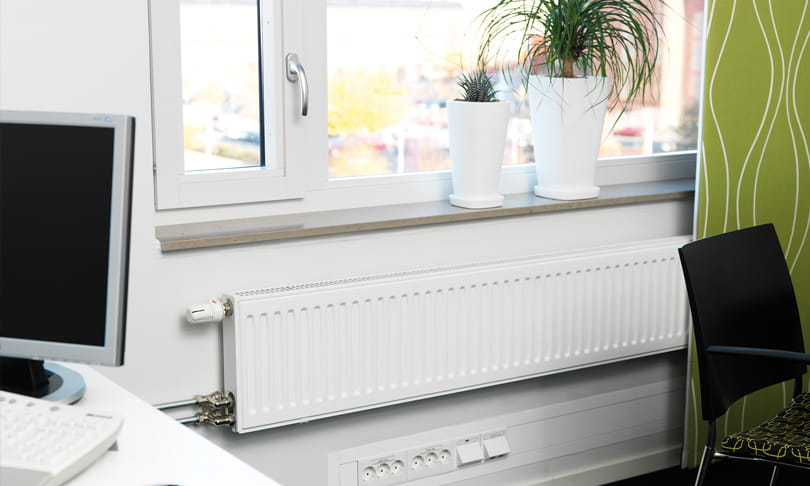

Radiatorns storlek och flödet av vatten påverkar antalet radiatorer i följd, men upp till 5 stycken är möjligt. I kontorsutrymmen på bilden från centrala Helsingfors har en Delta radiator placerats under varje fönster och anslutning sköts med synlig rördragning via Reno.
