Rak 4 fördelare

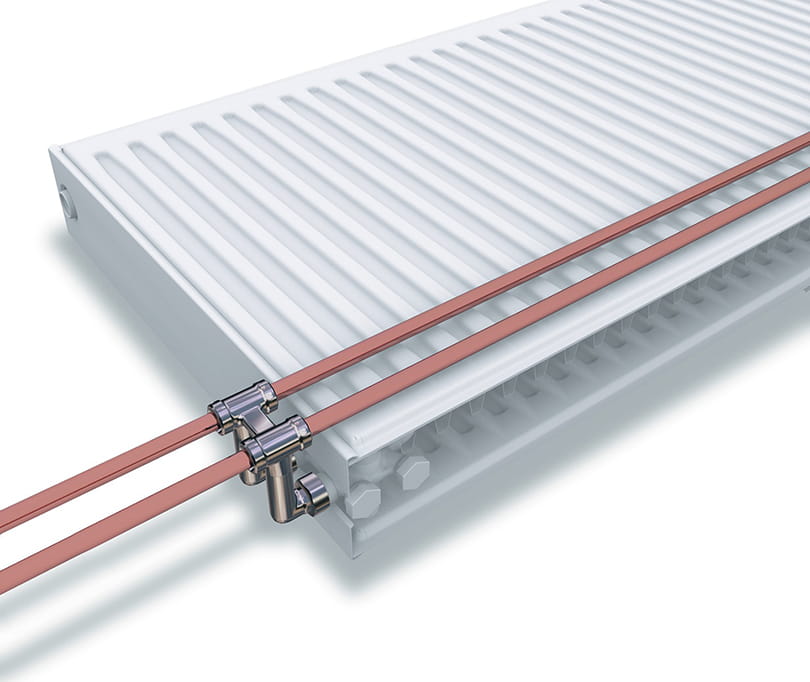

För snabb installation av flera TP radiatorer i serie. Rak4 är en separat fördelare för att åstadkomma rördragning bakom radiator.
Thermopanel Rak 4 är en separat fördelare för att åstadkomma rördragning bakom radiator. Fördelaren har lekande mutter för anslutning mot ventilarrangemang och utvändig M22 x 1,5 gänga för anslutning mot värmesystem.
Rör med dimension upp till 18 mm kan användas och avståndet c/c rör till vägg är 20 mm. Obs! Vid montering av Rak 4 och 18 mm rör krävs 6 mm distansklossar, RSK 6606485.
På byggplatsen förenklas rördragningen till raka rör mellan radiatorerna vilket ger ett snabbt och enkelt montage. Radiatoranslutning och rördragning är placerad över radiatorns underkant för optimal platsbesparing i höjdled.
Dimensionering och installation
Värmeavgivning enligt Thermopanel standard. Normal hänsyn skall tas till värmeexpansion hos rörsystem.
Anslutningar
Thermopanels sortiment av standardkopplingar kan användas.
OBS! Fritt mått mellan rör och radiator medger ej plats för skarvning av rör eller plats för pressmuff. Radiatorns standardkonsol skall användas, extra distanser behövs ej.
