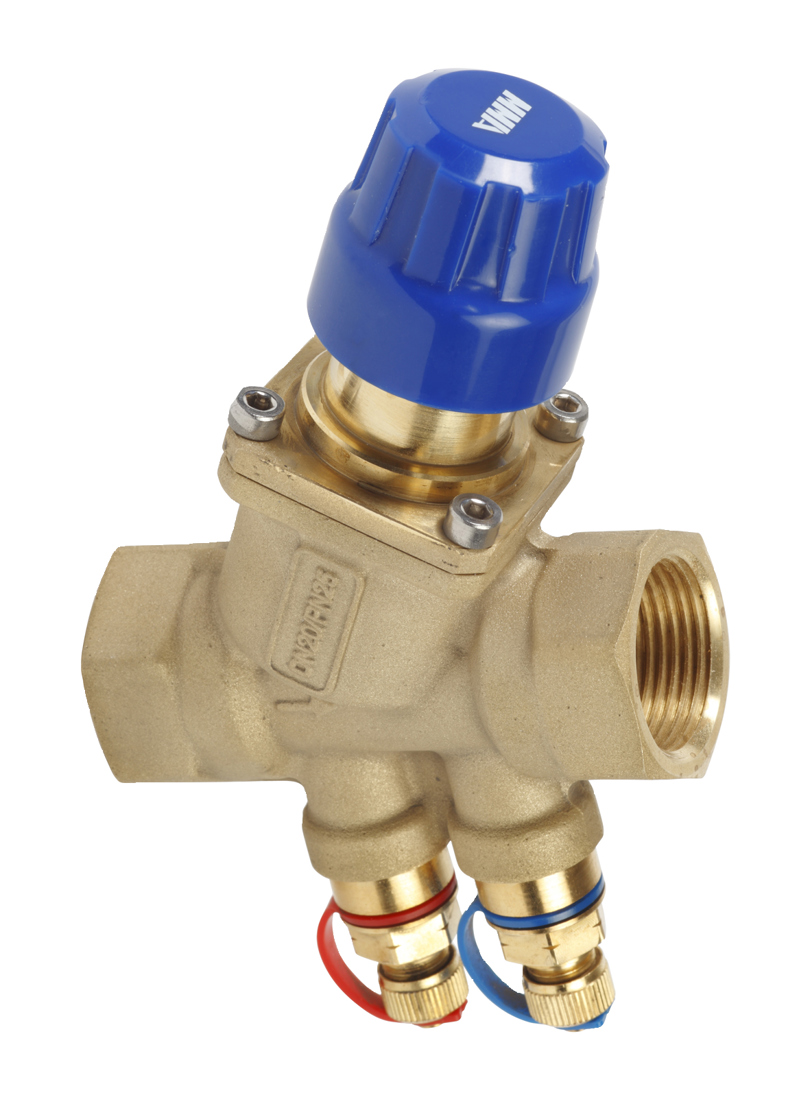

Dynamisk reguleringsventil TOV Gjenget (PIBCV)
Trykkuavhengig reguleringsventil

Dynamisk reguleringsventil TOV Gjenget (PIBCV)

Den tryckoberoende styrventilen TOV används i sekundära värme- och kylsystem.
Lämpliga applikationer är fläktluftvärmare, kylbafflar, shuntgrupper och som slingventil i 1-rörssystem.
TOV kan styras med elektriska ställdon samt i vissa applikationer med självverkande termostat.

Beskrivning
Styrventilen TOV innehar tre funktioner; förinställning, differenstryckskontroll och styrning.
Funktionerna kombineras vilket gör att TOV oberoende av tillgängligt tryck maxbegränsar inställt
flöde.
Tillsammans med ett modulerande ställdon säkerställs god reglerbarhet över hela slaglängden.
TOV är försedd med mätuttag för kontroll av flöde samt möjlighet till optimering av pump.
TOV’s kompakta design och unika konstruktion ger en platsbesparande ventil
som kräver låga differenstryck för full modulerande styrning.
TOV är försedd med blå skyddshuv för avstängning och skydd av spindel och förinställning.

Teknisk informasjon
Maks driftstemperatur 120
Tilkoblingsmål M30x1,5
Trykklasse PN25
Materiale Messing

PSD STYRVENTILER

PSD.3 STYRVENTILER FÖR PLATSMONTERAT STÄLLDON

PSD.31 STYRVENTILER FÖR PLATSMONTERAT STÄLLDON I VÄTSKESYSTEM

PSD.312 STYRVENTILER FÖR PLATSMONTERAT STÄLLDON MED DIFFERENSTRYCKS-, REGLERINGS-, OCH FLÖDESINJUSTERINGSFUNKTION

SV2

Fabrikat MMA Typ TOV

Tryckoberoende styrventil med kort bygglängd i flänsat utförande och linjär karakteristik för fullt modulerande reglering.
I utförande med kolvprincip för säker drift och med lågt tryckfall.

Ange typ, slaglängd och tillbehör såsom ställdon.

DokumentKategori
Datablad TOV 15-50 Dataark
Installasjonsveiledning TOV DN 15 Installasjonsveiledning
Installasjonsveiledning TOV DN 20 Installasjonsveiledning
Installasjonsveiledning TOV DN25 Installasjonsveiledning
Installasjonsveiledning TOV DN32 Installasjonsveiledning
Installasjonsveiledning TOV DN40 Installasjonsveiledning
Installasjonsveiledning TOV DN50 Installasjonsveiledning
