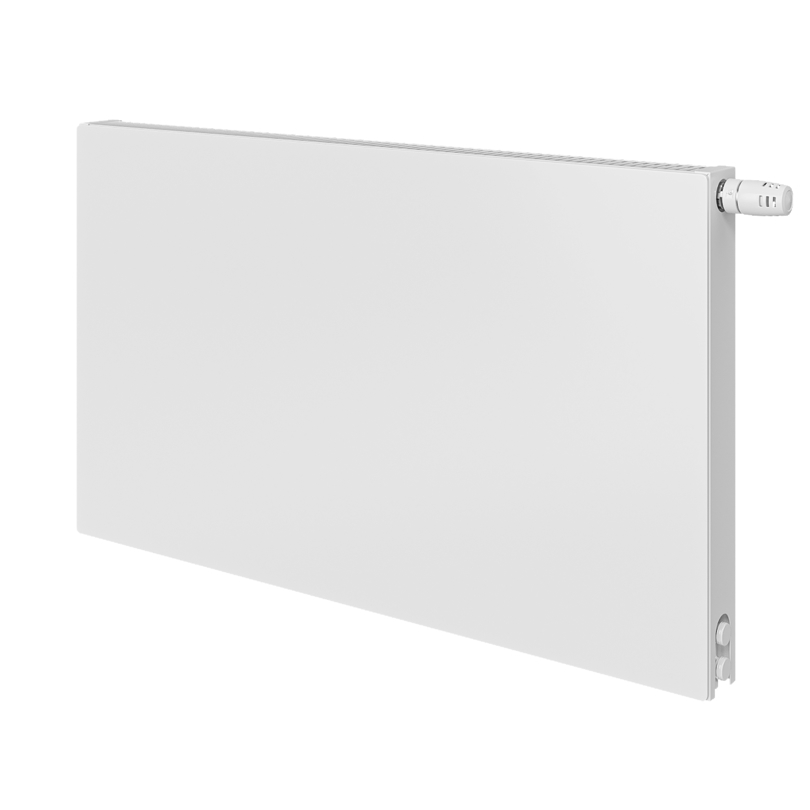

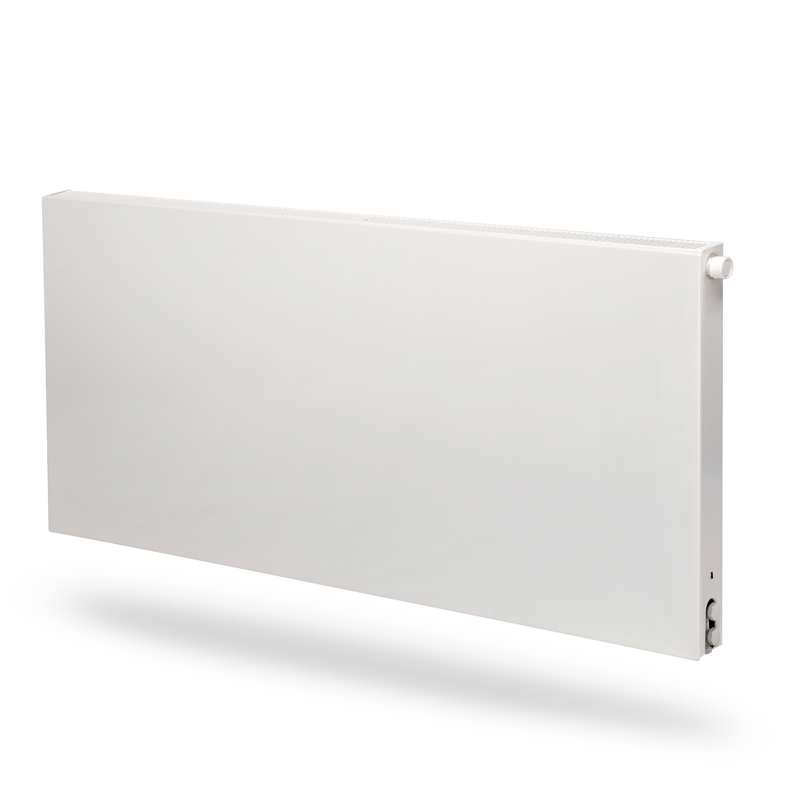

Thermopanel V4 Plan
Nordens mest fleksible radiator. "Plan" står for estetisk og ren design takket være det flate frontpanelet. Det brede utvalget av farger i kombinasjon med produktdesign sikrer et diskret og enhetlig utseende på installasjonsstedet. Radiatorenes enkle ytre og skjulte ventil gjør dem enkle å holde rene og fri for støv. Leveres med forhåndsinstallert ny ventilinnsats Flamingo (FLA) som sikrer nøyaktig forinnstilling og energieffektiv drift. FLA er svært responsiv når det gjelder temperaturendringer og strømningsbehov.
Raskere installasjon og redusert risiko for lekkasje, takket være den integrerte 4-veiskoblingen.
Fleksibel nok til å passe enhver installasjon, med 9 ulike tilkoblingskonfigurasjoner for varmesystemet tilgjengelig. For hygienefølsomme miljøer som sykehus kan produktet leveres med ekstra tilpasninger.
| Teknisk informasjon | |
| Maks driftstemperatur °C | 110 |
| Konstruksjon | EN442; EN10130 |
| Tilkoblingsmål | M22x1,5 c/c 40mm |
| Trykklasse | PN10 |
| Materiale | Kaldvalset stål |
| Standard farge | Hvit RAL 9016 |
| Typer | 11; 21; 22; 33 |
| Høyde [mm] | 200; 300; 400; 500; 600 |
| Bredde [mm] | 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1600; 1800; 2000; 2300; 2600; 3000 |
Thermopanel V4 radiator er utstyrt med sveiset skjult ventilarrangement med både bunn- og sidetilkobling. Ventilhuset har forhåndsmontert MMA-innsatstype TIF som kan forrinstillet. Innstillingsområde Kv 0,01-0,58 ved 2k P-bånd. Kvs = 0,85 Innsatsen er egnet for termostater med M28 x 1,5 gjenge tilpasset Evosense termostat eller lignende, Radiator anslutning M22,1,5.
Thermopanel V4 radiator er utstyrt med sveiset skjult ventilarrangement med både bunn- og sidetilkobling. Ventilhuset har forhåndsmontert MMA-innsatstype TIF som kan forrinstillet. Innstillingsområde Kv 0,01-0,58 ved 2k P-bånd. Kvs = 0,85 Innsatsen er egnet for termostater med M28 x 1,5 gjenge tilpasset Evosense termostat eller lignende, Radiator anslutning M22,1,5.
Thermopanel V4 Plan panelradiator med integrert ventilsystem, type V4. Leveres med sideplater og topprist. Radiatoren leveres komplett med konsoller, lufteskrue, 1/2" plugg og Flamingo (FLA) innsats til termostatventil.

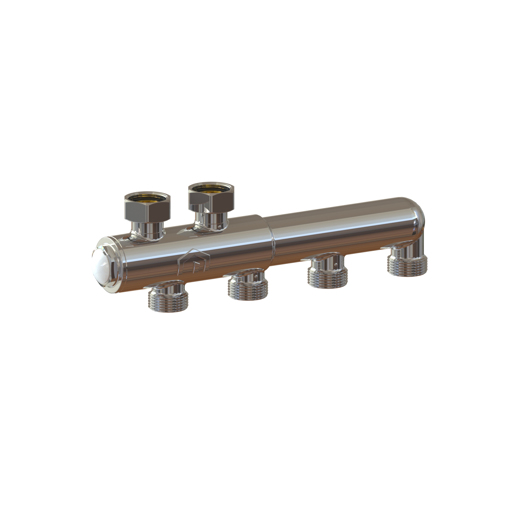

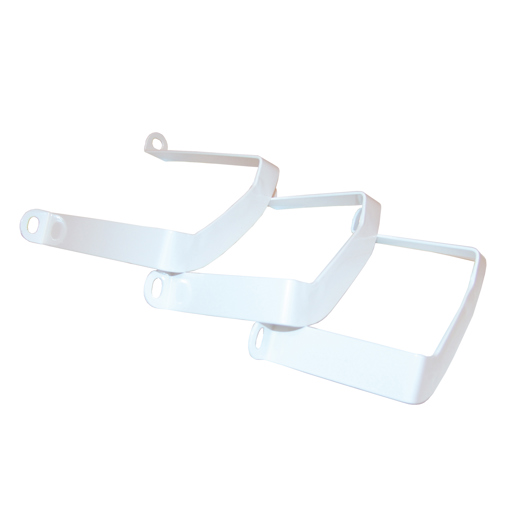

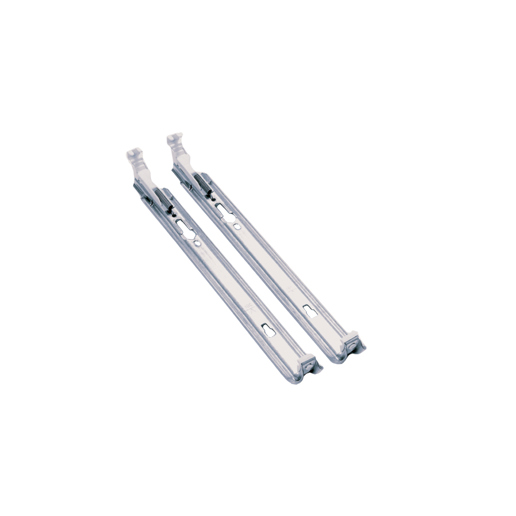

PTB.1 radiatorer PTB.11 panelradiatorer Thermopanel type TP Plan Fabrikat Thermopanel type TP V4 leveres med skjult, integrert kobling for kobling under eller på siden, M22-kobling C/C 40 mm (svensk standard). Radiatoren leveres med flat front og fabrikkmontert TP TIF manipulasjonssikkert ventilsett. Hvit RAL 9016. Leveres med lufteventil, bunnplugg, sideplater, topprist og Monclac veggkonsoller. Kommer i beskyttende emballasje med frontbeskyttelse som fjernes ved avsluttende rengjøring. TPF XX-HLL Effektgruppe høyde, lengde (dm) Supplerende tekst • Leveres med TP Rak 4 • Leveres med TP-Flex kobling • Leveres med Quattro fordelerrør • Leveres med M30 design termostat Panelradiator tilbehør • Gulvstativ • Låsebøyler for offentlige bygninger • ThermoAir luftinntak • Håndklestang
Purmo Group Norge AB gir 10-års garanti på radiatorene fra leveringsdatoen (2-års garanti på elektroniske deler). Garantien dekker material- og produksjonsfeil. I stedet for feil produkt, leverer vi et lignende eller lignende produkt uten ekstra kostnad. Les mer under Garantibetingelser.
