By-pass ventil EDR
Differenstrykksventiler

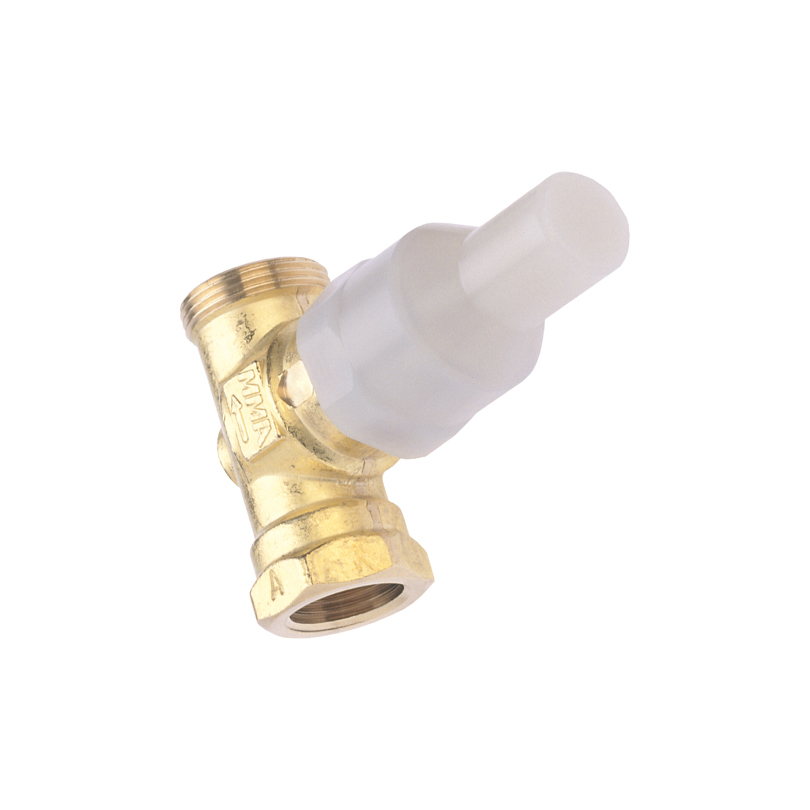

By-pass ventil EDR

Övertrycksventil EDR används som bypassventil. När tillgängligt tryck överstiger inställt värde öppnar ventilen.

Beskrivning
Vid stigande differenstryck, t.ex om en eller flera av radiatorventilerna stänger, öppnar EDR ventilen och släpper igenom ett flöde vilket i motsvarande grad minskar tryckfallet över övriga ventiler. Därmed förhindrar man strömningsljud i radiatorventilerna. EDR ventilen är försedd med dold inställning under täckkåpan. Vid varje inställning på ventilspinden (antal varv “n”) strömmar vid ett visst differenstryck en bestämd mängd vatten genom ventilen. Ventilen har en inbyggd fjäder för tryckområde 10-60 kPa, för tryckområde 0-20 kPa bytes den inbyggda fjädern mot den separat medkevererade.

Teknisk informasjon
Maks driftstemperatur 120
Tilkoblingsmål 2 x G 3/4 + 4 x G 1/2; 230V
Trykklasse PN10
Materiale Messing
DokumentKategori
Datablad EDR Dataark
Installasjonsveiledning EDR Installasjonsveiledning
