Aquilo F4V

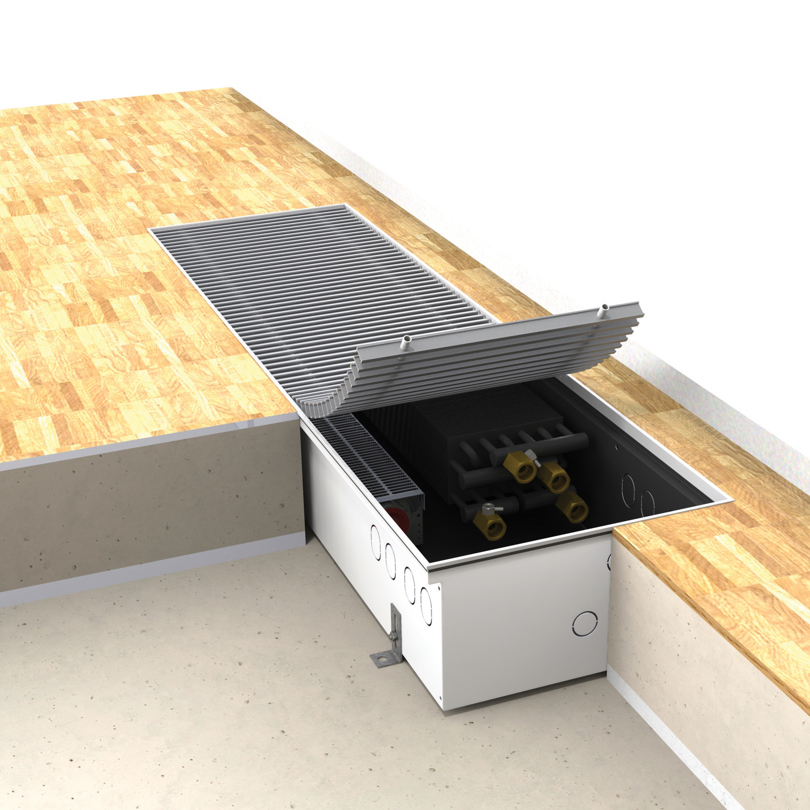

Aquilo F4V gulvkonvektorer er spesialutviklet for gulvinstallasjon, og kan brukes enten til oppvarming og/eller kjøling. Varme- eller kjøleelementet er en kobber-aluminium varmeveksler med dobbelt sløyfe, svartlakkert, og montert inne i en kanal av ulakkert rustfritt stål. Aquilo F4V konvektorer er også utstyrt med lydløs sentrifugalvifter inne i kanalen. Antall vifter bestemmes av lengden på konvektoren og nødvendig varmeeffekt. Viftene drives av ~230 V motorer. Konvektoren beskyttes av dekorative topprister i ulike materialer. Risten bestilles separat. Varmeveksleren er koblet til oppvarming eller varme- og kjølesystemene med fire G ½” rør med innvendig gjenge. Elektrisk tilbehør er nødvendig for å komplettere installasjonen, og kan bestilles separat. Dette inkluderer en transformator og termostat for overflatemontering som regulerer viftehastigheten. Tekniske spesifikasjoner: Høyde: 170 mm (bredde 340 mm), Lengde: 850, 1 200, 1 600, 2 100, 2 400, 2 700 mm, Varmeveksler: kobber med aluminiumslameller Kanaldesign: standardversjon: ulakkert rustfritt stål. OBS! Spesialversjoner er nødvendig for svømmebasseng. Detaljerte spesifikasjoner er tilgjengelig på forespørsel. Ristmateriale: kun duralumin kan brukes i følgende fargeutvalg: natur, lysebrun, mørkebrun eller svart. Koblinger: 2 x G ½" – innvendig gjenge, Driftstrykk: 10 bar, Maks. temperatur: 110 °C, Testtrykk: 13 bar. Tilbehør til varmeveksler: manuelt lufteventil, 10 cm langt, fleksibelt koblingssett i rustfritt stål med G ½” gjenge Tilbehør til kanal: nivåskruer M8x30 mm med innvendig sekskant (for kanaler opptil 2,5 m – 4 stk., over 2,5 m – 6 stk.), 4 elementer for overflatemontering med festeskruer til kanal, rørgjennomføring for varme- eller kjølerør + 2 gummigjennomføringer for elektriske kretser i boligen, deksler for å isolere/skjule varmevekslerkoblinger, beskytte varmeveksleren og kanalen mot skader eller slitasje under installasjon, samt beskytte kanalen mot forvrengning under gulvlegging. Standard elektrisk tilbehør: 1 eller 2 moduler med sentrifugalvifter drevet med ~230 V motorer (antall vifter i én enkelt modul avhenger av lengden på konvektoren). Alle enkeltmoduler har motor. Obligatorisk elektrisk tilbehør: Manuell bryter, eller en romtermostat med manuell eller automatisk hastighetsregulering som regulerer konvektorens varme- eller kjøleeffekt via tre hastighetsinnstillinger (termostat med fjernkontroll er tilgjengelig) er nødvendig for å komplettere installasjonen, og kan bestilles separat. Garanti: 10 år og 2 år for elektriske og elektroniske deler
Teknisk informasjon | |
Maks driftstemperatur °C | 110 |
Konstruksjon | EN 16430 |
Tilkoblingsmål | 4 x G 1/2 |
Trykklasse | PN10 |
Materiale | Flere materialer |
Standard farge | Naturlig |
Typer | F4V |
Høyde [mm] | 170 |
Bredde [mm] | 850; 1200; 1600; 2100; 2400; 2700 |
Purmo Group Norge AB gir 10-års garanti på radiatorene fra leveringsdatoen (2-års garanti på elektroniske deler). Garantien dekker material- og produksjonsfeil. I stedet for feil produkt, leverer vi et lignende eller lignende produkt uten ekstra kostnad. Les mer under Garantibetingelser.
Dokument | Kategori |
---|---|
Effektberegning i xls-format for Aquilo | Effekt |
Reduksjon av riste | Installasjonsveiledning |
Grids cutaway trimming SE.pdf | Installasjonsveiledning |
Aquilo - Kobling an ny modell | Installasjonsveiledning |
FC 600 manual | Installasjonsveiledning |
Produkkatalog Aquilo | Katalog |
Datablad | Dataark |
Galler Aquilo SE rev.0.pdf | Dataark |
Rister och rammer | Dataark |
Hörnmodeller Aquilo SE.pdf | Dataark |
