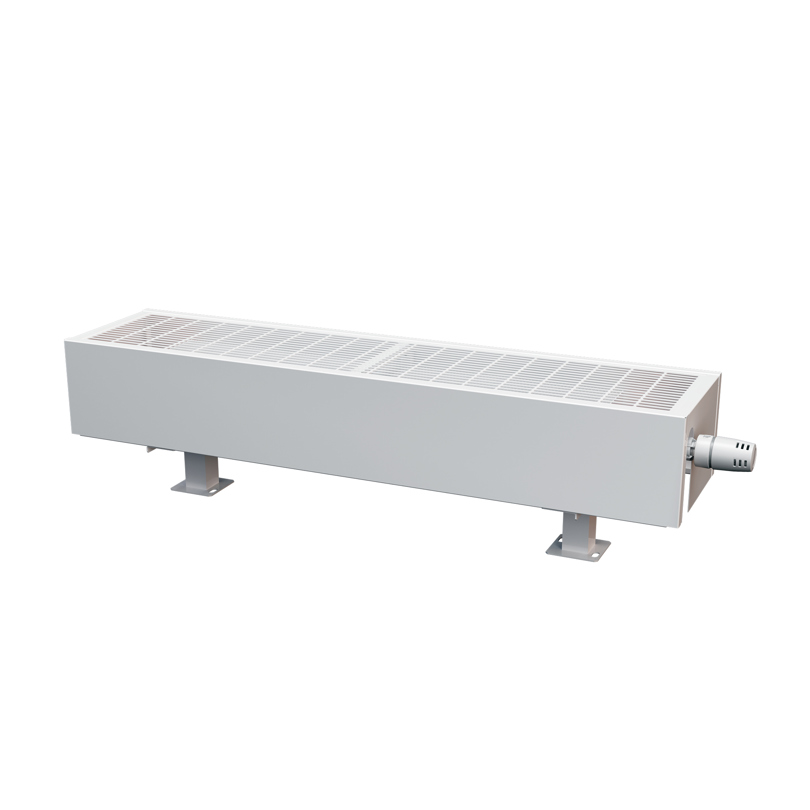

TPK V4 Standard Gulv
En robust, kompakt og komplett konvektor i Thermopanel V4-serien. Den første konvektoren med den unike V4-koblingen og den lydløse Flamingo-ventilinnsatsen.
Moderne arkitektur har ofte store glasspartier helt ned til gulvet. Her kreves varme for å hindre kulderas. Vår konvektor er den optimale løsningen. Modell Standard har en tynnere rist i stål. Toppristen kan også bestilles med annet mønster – eller hvis du ønsker å designe ditt eget.
Alle modeller i Thermopanel V4-serien har samme tilkobling, noe som forenkler både prosjekteringen og installasjonen.
| Teknisk informasjon | |
| Tilkoblingsmål | M22x1,5 c/c 40mm |
| Trykklasse | PN10 |
| Standard farge | Hvit RAL 9016 |
| Høyde [mm] | 150; 160; 240; 280 |
| Bredde [mm] | 400; 500; 600; 610; 700; 710; 800; 810; 900; 910; 1000; 1010; 1100; 1110; 1200; 1210; 1300; 1310; 1400; 1410; 1500; 1510; 1600; 1610; 1800; 1810; 2000; 2010; 2200; 2210; 2400; 2410; 2600; 2610; 2800; 2810; 2900; 2910 |
Dokument
| Dokument | Kategori |
|---|---|
| Kv diagram with soundlevel TPK.pdf | Diagram |
| TPK V4 installationsmanual 06_11_2024.pdf | Monteringsanvisning |
| Datablad | Dataark |
| effekt beräkning TPK | Dataark |
