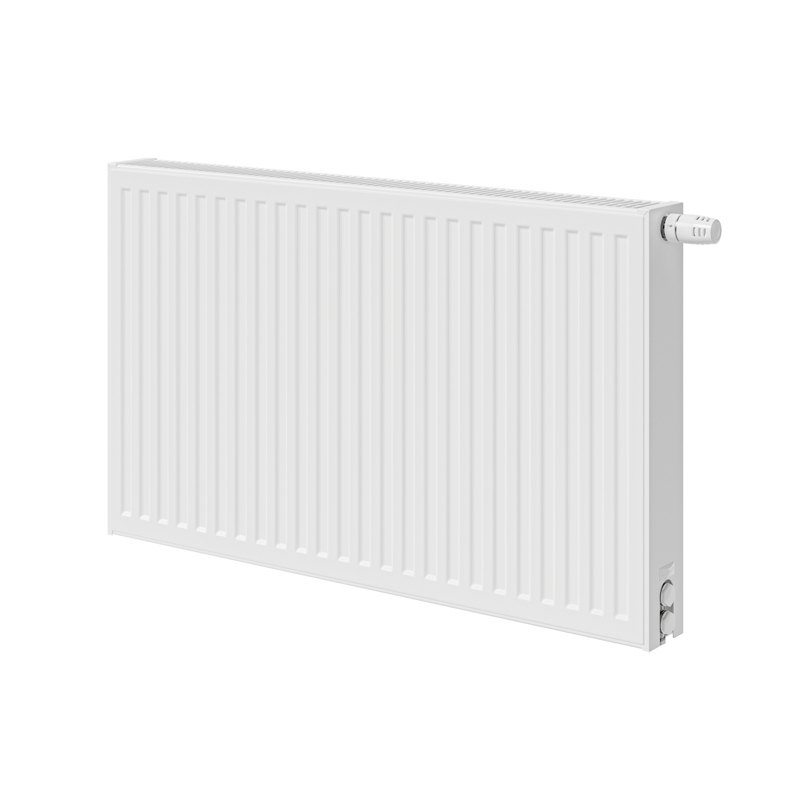

Thermopanel V4
Nordens mest fleksible radiator. Leveres med forhåndsinstallert ny ventilinnsats Flamingo (FLA) som sikrer nøyaktig forinnstilling og energieffektiv drift. FLA er svært responsiv når det gjelder temperaturendringer og strømningsbehov.
Raskere installasjon og redusert risiko for lekkasje, takket være den integrerte 4-veiskoblingen.
Fleksibel nok til å passe enhver installasjon, med 9 ulike tilkoblingskonfigurasjoner for varmesystemet tilgjengelig.
For miljøer med ekstra høye krav til hygiene som sykehus og laboratorier, finnes en "hygiene"-modell: Thermopanel V4 Hygiene.
| Teknisk informasjon | |
| Maks driftstemperatur °C | 110 |
| Konstruksjon | EN442; EN10130 |
| Tilkoblingsmål | M22x1,5 c/c 40mm |
| Trykklasse | PN10 |
| Materiale | Kaldvalset stål |
| Standard farge | Hvit RAL 9016 |
| Tilkoblinger (ETIM) | 88,11 |
| Typer | 11; 21; 22; 33 |
| Høyde [mm] | 200; 300; 400; 500; 600; 900 |
| Bredde [mm] | 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1600; 1800; 2000; 2300; 2600; 3000 |
Thermopanel V4 radiator er utstyrt med sveiset skjult ventilarrangement med både bunn- og sidetilkobling. Ventilhuset har forhåndsmontert MMA-innsatstype TIF som kan forrinstillet. Innstillingsområde Kv 0,01-0,58 ved 2k P-bånd. Kvs = 0,85 Innsatsen er egnet for termostater med M28 x 1,5 gjenge tilpasset Evosense termostat eller lignende, Radiator anslutning M22,1,5.
Thermopanel V4 radiator er utstyrt med sveiset skjult ventilarrangement med både bunn- og sidetilkobling. Ventilhuset har forhåndsmontert MMA-innsatstype TIF som kan forrinstillet. Innstillingsområde Kv 0,01-0,58 ved 2k P-bånd. Kvs = 0,85 Innsatsen er egnet for termostater med M28 x 1,5 gjenge tilpasset Evosense termostat eller lignende, Radiator anslutning M22,1,5.
Thermopanel V4 panelradiator med inbyggt ventilarrangemang, typ V4, försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med konsoler, luftskruv, 1/2" plugg och insats Flaming (FLA) till termostatventil.
PTB.1 radiatorer PTB.11 panelradiatorer Thermopanel type TP V4 Fabrikat Thermopanel type TP V4 leveres med skjult, integrert kobling for kobling under eller på siden, M22-kobling C/C 40 mm (svensk standard). Radiatoren leveres med fabrikkmontert TP TIF manipulasjonssikkert ventilsett. Hvit RAL 9016. Leveres med lufteventil, bunnplugg, sideplater, topprist og Monclac veggkonsoller. Kommer i beskyttende emballasje med frontbeskyttelse som fjernes ved avsluttende rengjøring. TP XX-HLL Effektgruppe høyde, lengde (dm) Supplerende tekst • Leveres med TP Rak 4 • Leveres med TP-Flex kobling • Leveres med Quattro fordelerrør • Leveres med M30 design termostat Panelradiator tilbehør • Gulvstativ • Låsebøyler for offentlige bygninger • ThermoAir luftinntak • Håndklestang
Purmo Group Norge AB gir 10-års garanti på radiatorene fra leveringsdatoen (2-års garanti på elektroniske deler). Garantien dekker material- og produksjonsfeil. I stedet for feil produkt, leverer vi et lignende eller lignende produkt uten ekstra kostnad. Les mer under Garantibetingelser.
| Dokument | Kategori |
|---|---|
| Effekttabell Fellingsbro F | Effekt |
| Datablad Fellingsbro FP 1991 | Effekt |
| Datablad Fellingsbro RP | Effekt |
| Effekttabell TP1 TP2 TP3 1969-1989 | Effekt |
| Effekttabell TP 2002-2006 | Effekt |
| TPV4_Effekt_Flöde_Kv.xlsx | Effekt |
| Vedlikehold og drift for radiatorer og konvektorer | Drift og vedlikehold |
| Beskrivelse | Beskrivelse |
| Teknisk katalog 2023 | Katalog |
| Enviromental product declaration før panelradiators. | Quality Certificate |
| Datablad | Dataark |
| FLA ljuddata.pdf | Dataark |
| Dynamic insert PR-q.rev.0.pdf | Dataark |
| Flamingo rev.7 1.pdf | Dataark |
| Dataark Flamingo FLA till v11 2023 | Dataark |
| Effekttabell TP 1989-2002 | Dataark |
| Thermopanel känna igen de olika insatsernaV11.pdf | Dataark |
| Data ark FLA från V11 2023 | Dataark |
