Plint RD

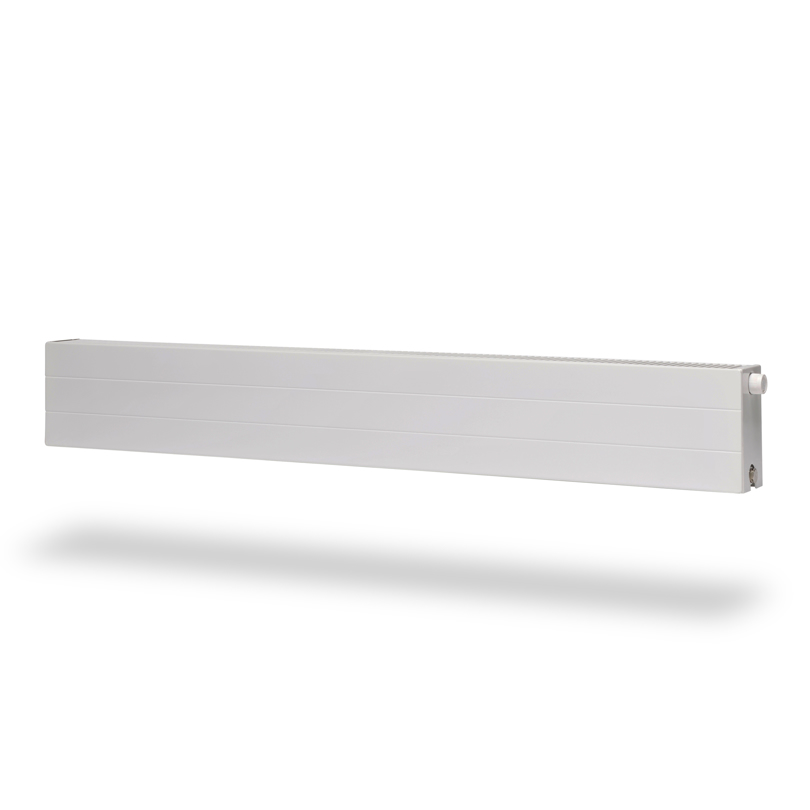

Plint RD er en tradisjonell panelradiator med flatt front- og bakpanel for lukkede, hydroniske varmesystemer. Med en høyde på 200 mm, er Plint RD perfekt for installasjon under store vinduer i moderne miljøer. Plint RD er en radiator av høy kvalitet med raffinert finish. Radiatoren leveres med premonterte sideplater og topprist, og er utstyrt med profilert front for optimal varmeeffekt. Den integrerte ventilkoblingen sørger for enkel installasjon. Hvit RAL 9016.
Teknisk informasjon | |
Maks driftstemperatur °C | 110 |
Konstruksjon | EN442; EN10130 |
Tilkoblingsmål | 6 x G 1/2 |
Trykklasse | PN10 |
Materiale | Kaldvalset stål |
Standard farge | Hvit RAL 9016 |
Tilkoblinger (ETIM) | 32,37,62,67,88,11 |
Typer | 21; 22; 33; 44 |
Høyde [mm] | 200 |
Bredde [mm] | 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000 |
Sidetilkobling ETIM 32. Sidetilkobling krever bruk av en ekstern radiatorkobling eller ventil. De nederste tilkoblingene er koblet til ved sidetilkoblingen.
Sidetilkobling ETIM 67. Sidetilkobling krever bruk av en ekstern radiatorkobling eller ventil. De nederste tilkoblingene er koblet til ved sidetilkoblingen.
Diagonal tilkobling ETIM 37. Diagonal tilkobling krever bruk av en ekstern ventil. Når du kobler diagonalt til, kobler du til de nederste tilkoblingene.
Diagonal tilkobling ETIM 62. Diagonal tilkobling krever bruk av en ekstern ventil. Når du kobler diagonalt til, kobler du til de nederste tilkoblingene.
Bottenanslutning ETIM 88. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.
Seriekobling ETIM 37
Seriekobling ETIM 62
Bottenanslutning ETIM 11, in-høyre-ut-venstre. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.

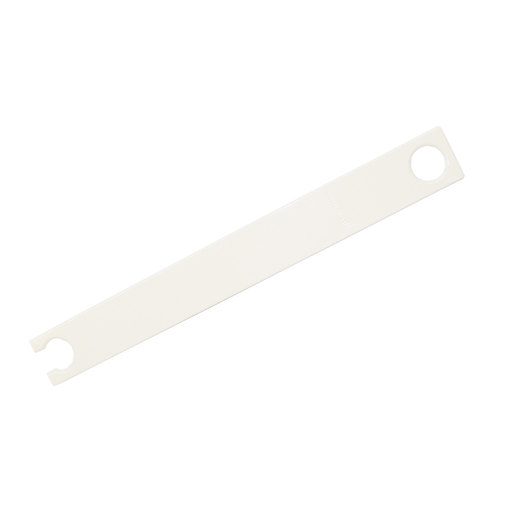

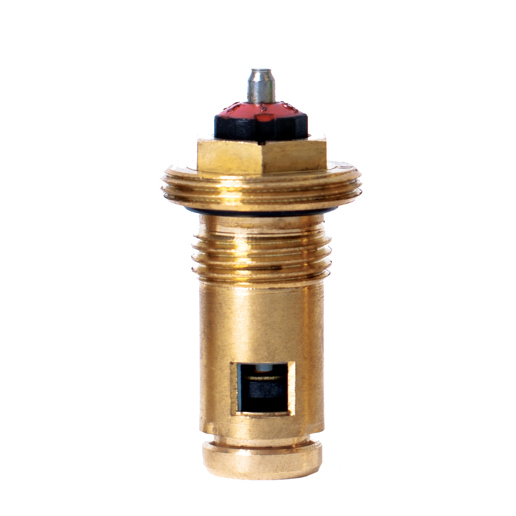

Integrert kobling, M30 ventilinnsats, premonterte sideplater og topprist, lufteskrue og plugger. OBS! Konsoller er ikke inkludert i prisen.
Purmo Group Norge AB gir 10-års garanti på radiatorene fra leveringsdatoen (2-års garanti på elektroniske deler). Garantien dekker material- og produksjonsfeil. I stedet for feil produkt, leverer vi et lignende eller lignende produkt uten ekstra kostnad. Les mer under Garantibetingelser.
Dokument | Kategori |
---|---|
ENG_CV_H200_new_HEATOUTPUTS_2014.xlsx | Effekt |

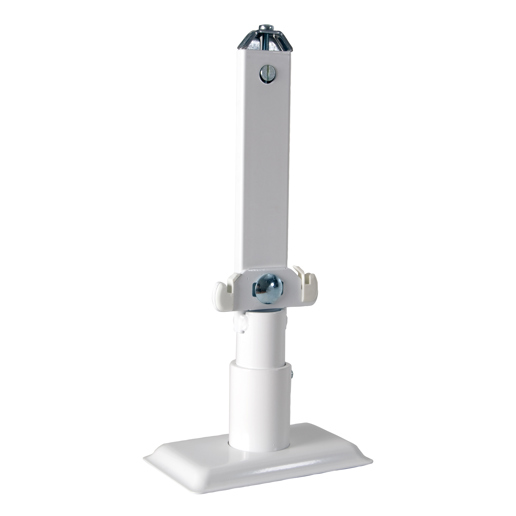

Monteringsanvisning veggbraketter og gulvbraketter for Plint radiatorer | Installasjonsveiledning |
Vedlikehold og drift for radiatorer og konvektorer | Drift og vedlikehold |
Datablad | Dataark |
