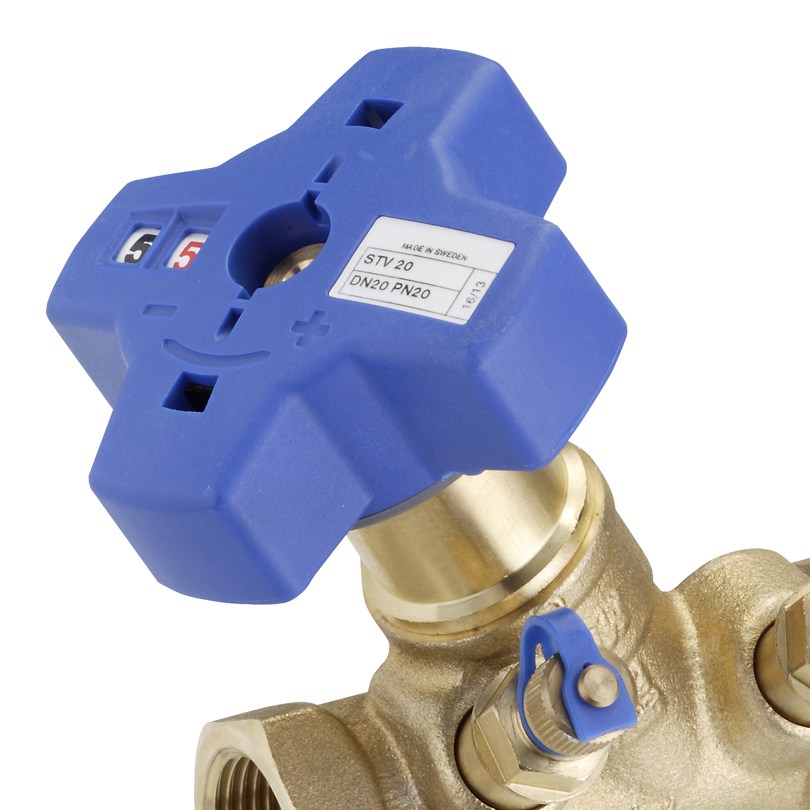

Balanseringsventiler Statiske

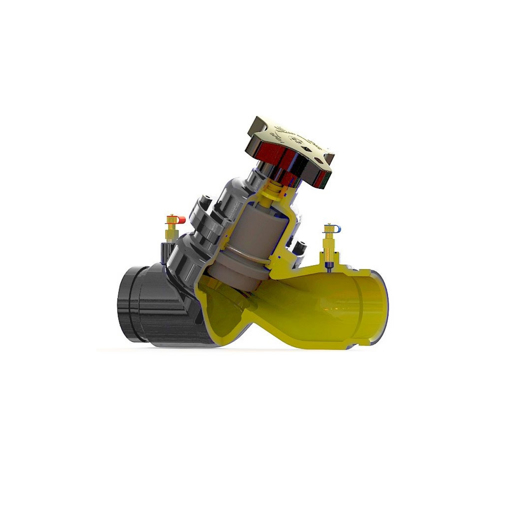

STVR Statiske ventiler med riller
Balanseringsventilen STVR anvendes for å balansere vannmengden i varme og kjøleanlegg.

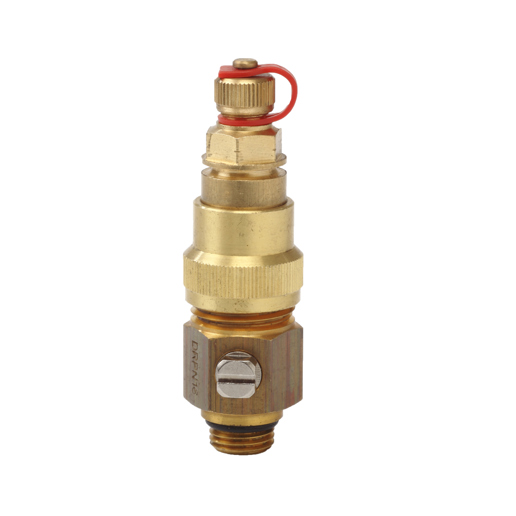

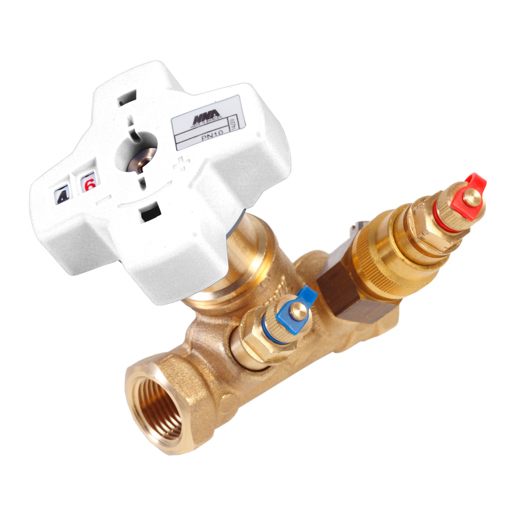

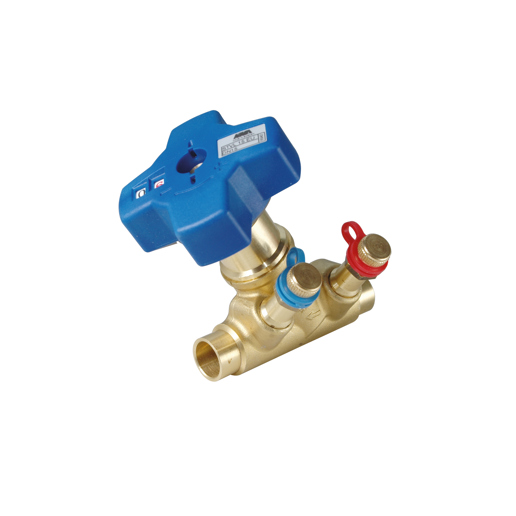

Balanseringsventil Evobalance med avtappningsventil
Statiska Balanseringsventiler med låg miljöpåverkan.

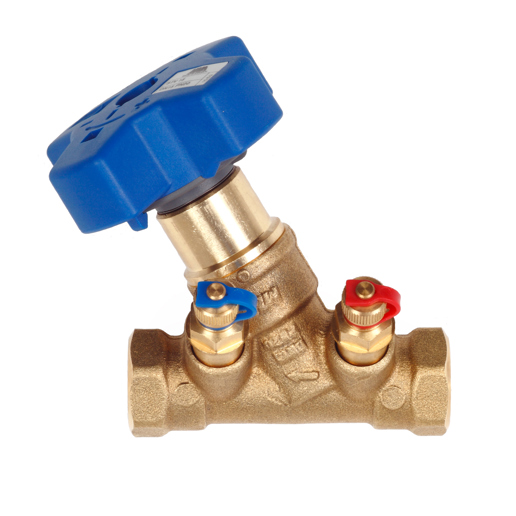

Innreguleringsventil STV innvendig gjenger
Balanseringsventilen STV (M,F,G) används för att balansera flöden
i vvc-, värme- och kylsystem.
Beskrivning
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online
applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen
ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Inställning

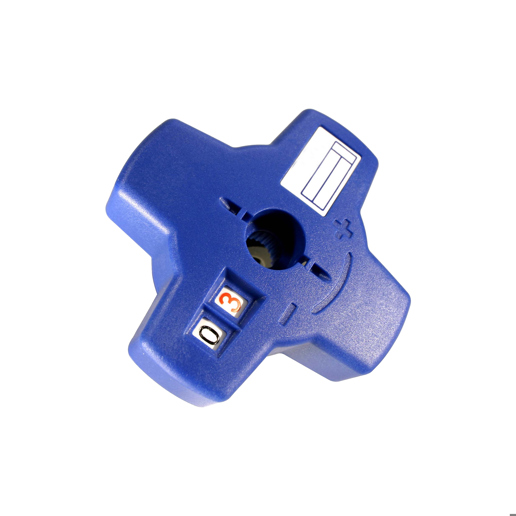

Ratten är försedd med digital avläsning som visar antal hela varv
och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning
kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket
mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.
Isolering
STVF har fabriksmonterad förlängd hals.
Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

Innreguleringsventil STV med avtapping
Balanseringsventilen STV (M,F,G) används för att balansera flöden
i vvc-, värme- och kylsystem.
Beskrivning
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online
applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen
ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv
och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning
kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket
mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.
Isolering
STVF har fabriksmonterad förlängd hals.
Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

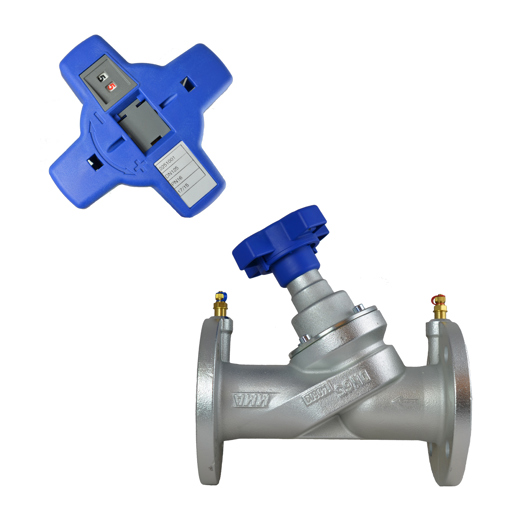

Innreguleringsventil STV flenset
Balanseringsventilen STV (E) används för att balansera flöden i värme- och kylsystem.
Beskrivning
Dimensionering
STV (E) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
STV (E) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Montage
STV (E) har flödesriktning märkt på ventilhuset.
STV (E) har standard flänsar enligt EN 1092-2.
STV finns med flänsar enligt ANSI på förfrågan.
CE
Ventilerna är godkända enligt PED 2014/68/EU.
Tryckavlastad kägla STV DN 80-150 har tryckavlastad kägla.
Tryckavlastad kägla
STV DN 80-150 har tryckavlastad kägla.

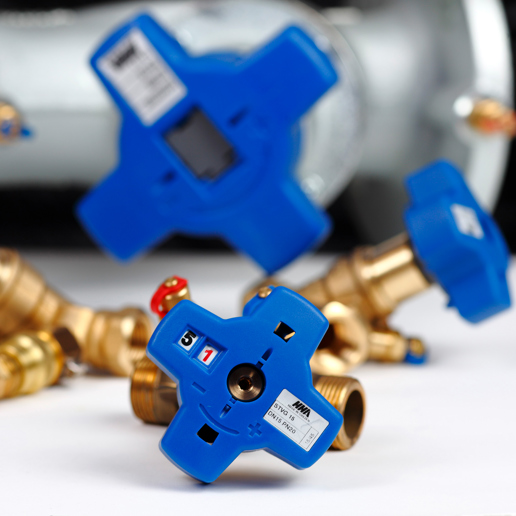

Innreguleringsventil STV utvendig gjenger
Balanseringsventilen STV (M,F,G) används för att balansera flöden
i vvc-, värme- och kylsystem.
Beskrivning
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online
applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen
ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv
och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning
kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket
mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.
Isolering
STVF har fabriksmonterad förlängd hals.
Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

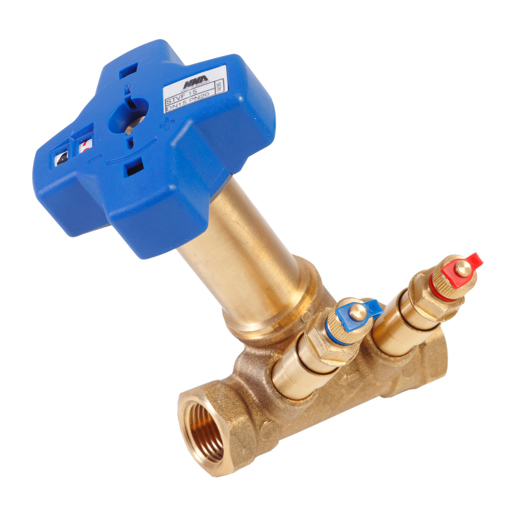

Innreguleringsventil STV med forlenget hals
Balanseringsventilen STV (M,F,G) används för att balansera flöden
i vvc-, värme- och kylsystem.

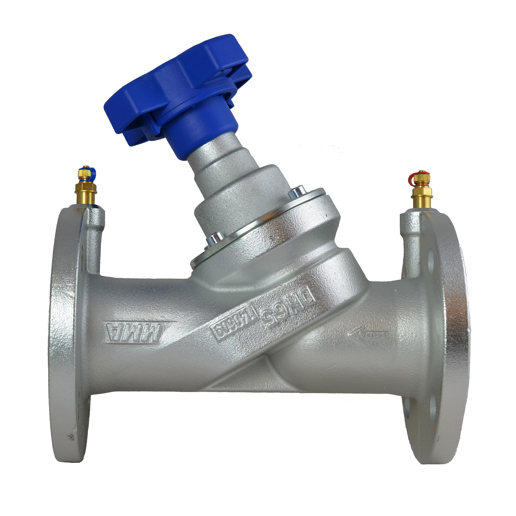

Innreguleringsventil STV ANSI flenset
Balanseringsventilen STVA (E) används för att balansera flöden i värme- och kylsystem.
STVA (E) är en ANSI #125 flänsad ventil.
Beskrivning
Dimensionering
STVA (E) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
STVA (E) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.

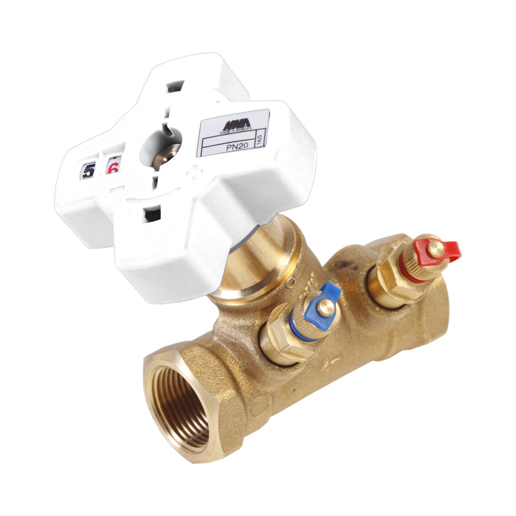

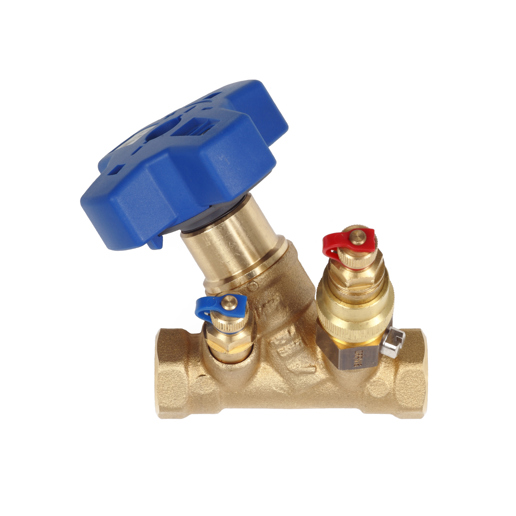

Innreguleringsventil STV NPT
Balanseringsventilen STV (M,F,G) används för att balansera flöden
i vvc-, värme- och kylsystem.
Beskrivning
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online
applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen
ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv
och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning
kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket
mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.
Isolering
STVF har fabriksmonterad förlängd hals.
Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

Innreguleringsventil STV lodding
Balanseringsventilen STV (M,F,G) används för att balansera flöden
i vvc-, värme- och kylsystem.
Beskrivning
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online
applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen
ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv
och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning
kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket
mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.
Isolering
STVF har fabriksmonterad förlängd hals.
Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

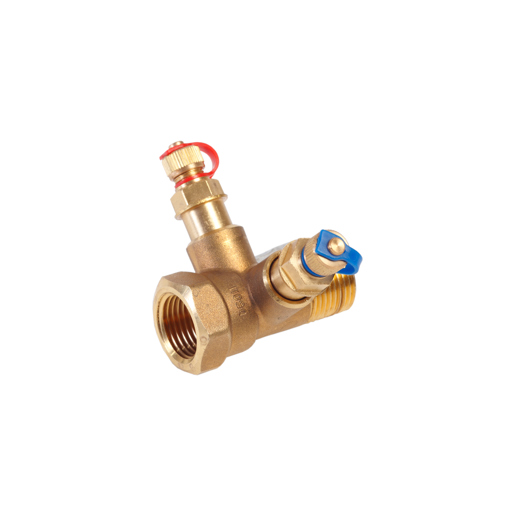

Målering gjenget MR
Mätringen MR används vid mätning av flödet i värme-, kyl-, och tappvattenanläggningar. Den är försedd med självtätande mätuttag.
Beskrivning
MR mätring har gängad anslutning från DN15 till DN50.
DN15 finns även i ett lågflödesutförande.

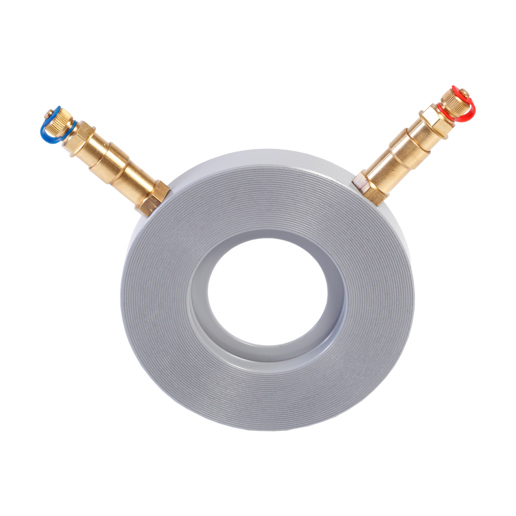

Målering flens MR
Mätringen MR används vid mätning av flödet i värme-, kyl-, och tappvattenanläggningar. Den är försedd med självtätande mätuttag.
Beskrivning
MR mätring har flänsad anslutning och finns
från DN65-DN300.
Mätringen monteras mellan flänsar.
Mätringen är elförzinkad.

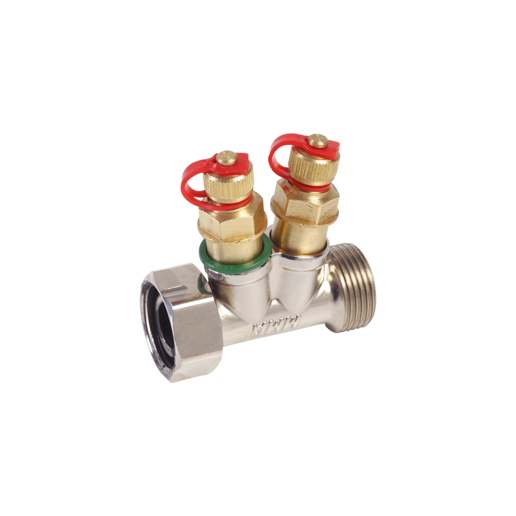

Måleventil ML
Mätventil ML10 används som mätventil på stammar för värme- eller kyl-system.
Beskrivning
ML 10 är en mätventil som finns tillgänglig med olika kv-värde, ventilen är försedd med självtätande mätuttag. Ventilen har utvändig gänga M22x1,5 och en lekande mutter M22x1,5. ML10 är märkt med en färgbricka för varje Kvs-värde.
Passbit finns som tillbehör.
