Radiatorventil Flex

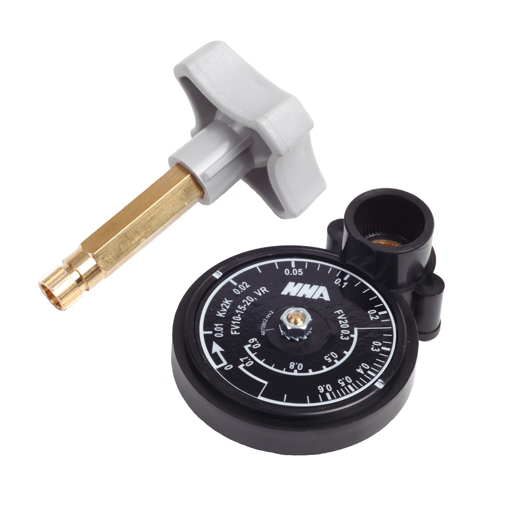

Flex radiatorventil er tilgjengelig i ferdige lengder som passer de fleste radiatorer på markedet med 10 eller 15 koblinger. Radiatorventilen reguleres med termostathode, termisk aktuator eller håndratt. Beskrivelse Flex består av termostatisk radiatorventil, avstandsrør og fordeler. Flex ventilen er tilgjengelig i to utførelser: VRVM FA 2-rørs VRVM FEA 1-rørs Termostatisk radiatorventil med svært nøyaktig forinnstilling skjult i pakkboksen. Forinnstilling kan utføres med FN2 forinnstillingsnøkkel via et antall omdreininger av stengt ventil i henhold til trykkfalldiagrammet. Innstilling er enklere med FV5 forinnstillingsverktøy. Ventilen leveres med grå beskyttelseshette for å angi forinnstilling. Beskyttelseshetten kan brukes til å stenge radiatoren i byggefasen. Ved balansering, skal det settes en nominell åpning på 2°K ved å skru beskyttelseshetten helt ned, og åpne den med 3/4 omdreining. Flex radiatorventil kan kobles til varmesystemet både fra siden og under, og er utstyrt med roterbar ventil som kan vris utover. Flex radiatorventil kan også installeres opp ned. Fordeleren kan stenges under beskyttelseshetten. Termostathodet må stenges for å kunne stenge en radiator med 1-rørs fordeler. OBS! Det er ikke mulig å stenge en sidemontert 1-rørs fordeler.
Teknisk informasjon | |
Maks driftstemperatur °C | 90 |
Tilkoblingsmål | M22x1,5 c/c 40mm |
Trykklasse | PN10 |
Materiale | Messing |
Radiatorkoppel innehållande fördelare, mellanrör samt termostatventil med 3 varvs inställning. Kopplets gängor skall vara ytbelagda för skydd mot ärg. Fördelaren skall vara avstängningsbar. Förinställningen på termostatventilen skall vara dold under packboxen. Termostatventilens gänga skall vara M28*1,5. Kvs 0,9.
Fabrikat: AB Markaryd Metallarmatur
Typ: Flex DN: 10
Höjd: 300-900 mm
Dokument | Kategori |
---|---|
Datablad Flexkoppel | Dataark |
Installasjonsveiledning Flex | Installasjonsveiledning |
Reglerdel Flex rev.1.pdf | Dataark |
Produktdatablad TIF insats | Dataark |
Ventildiagram med lydkurver FLEX KV DT2K | Dataark |
Ventildiagram med lydkurver FLEX KVS | Dataark |
