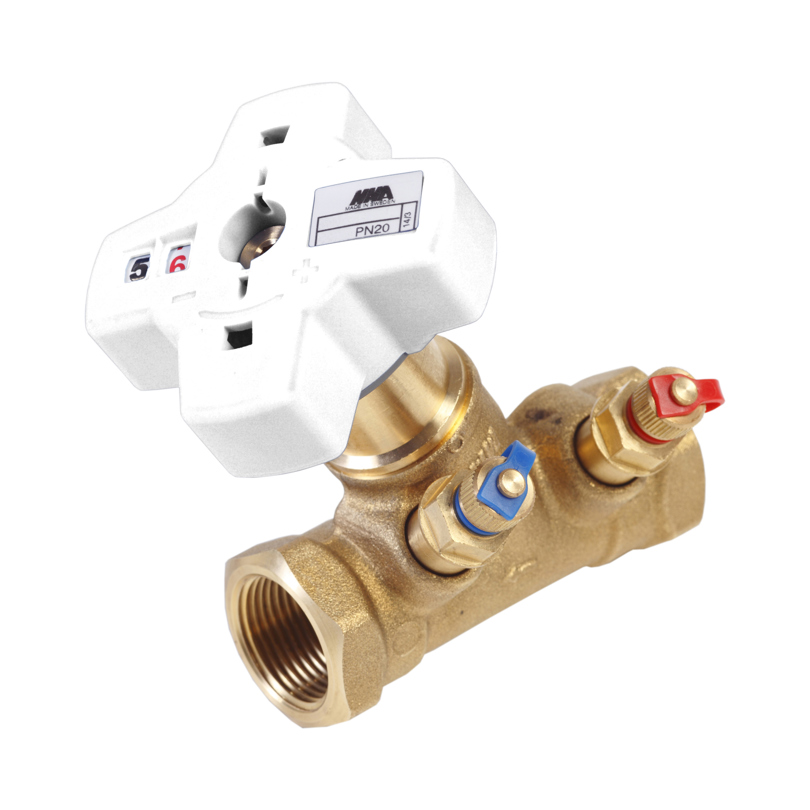

Balanseringsventil Evobalance
Den lågblyade balanseringsventilen Evobalance används för att balansera flöden i vvc-, värme- och kylsystem.
Evobalance har material enligt dricksvattengodkännande.
Hög Miljögodkänd klassning hos Sunda hus och BVD bedömning klass B.
Dimensionering
Evobalance dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
Evobalance skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Rattinställningen motsvarar Kv. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan. Efter färdig
inställning låses ventilens inställda värde. Detta genom att innerspindeln skruvas ned i sitt ändläge med en
3 mm insexnyckel. Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det
inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Montage
Evobalance har flödesriktning märkt på ventilhuset.
Evobalance har invändiga gängor.
Teknisk informasjon | |
Maks driftstemperatur °C | 120 |
Trykklasse | PN20 |
Materiale | Messing |
Beskrivningstexter upprättade efter AMA 2012
Evobalance PSA.33
Injusteringsventil med avstängnings-och mätningsfunktion.
Balanseringsventil i lågblyad mässing med självtätande mätuttag och blå plomberbar ratt försedd med varvfönster för 9,9 varv. Mätuttagen skall placerade med 45 gr vinkel från bröstet för enkel åtkomst. Ventilen skall levereras 50% öppen för snabb idriftagning. Ventilen skall vara markerad med
flödesriktning. Ventilen ska kunna placeras utan raksträcka.
