Anslutninger og koblinger

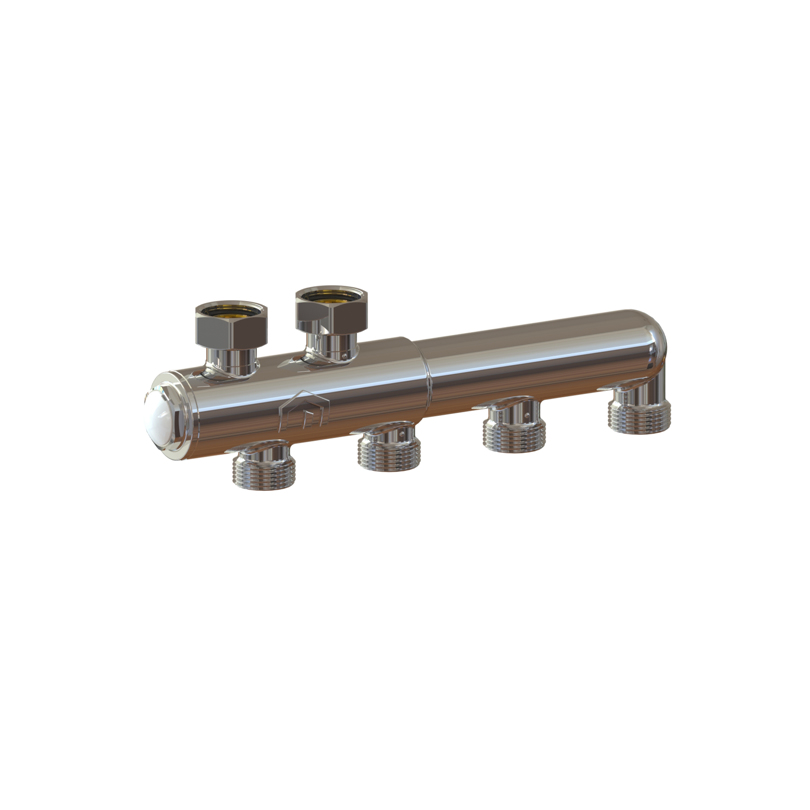

Quattro fordeler cc40 med avstenging
Quattro fordeler med avstenging er en videreutvikling av originalen Thermopanel Quattro; fordeleren som er montert på over en kvart million Thermopanel-radiatorer siden 1980-tallet. Nå har fordeleren blitt enda bedre med innebygd avstenging. Nye Quattro gir nå mulighet for avstenning og demontering av enkeltradiator. For å forenkle monteringen er røravstanden økt til 50 mm mellom alle rør nedover, CC40 opp mot radiatoren.
| Teknisk informasjon | |
| Maks driftstemperatur °C | 90 |
| Tilkoblingsmål | M22x1,5 |
| Trykklasse | PN10 |
| Materiale | Messing |
| Høyde [mm] | 105 |
| Bredde [mm] | 220 |
TP Quattro 2-rørs fordeler. Tilkoblinger med to muttere mot radiatoren og 4 gjenger M22 x 1,5 mm for tilkobling av rør. Radiatoren har innebygd avstengingsfunksjon.
Dokument
| Dokument | Kategori |
|---|---|
| Installasjonsveiledning Quattro | Installasjonsveiledning |
| TP Quattro rev.1.pdf | Dataark |
