Narbonne
Horisontale designradiatorer

Narbonne

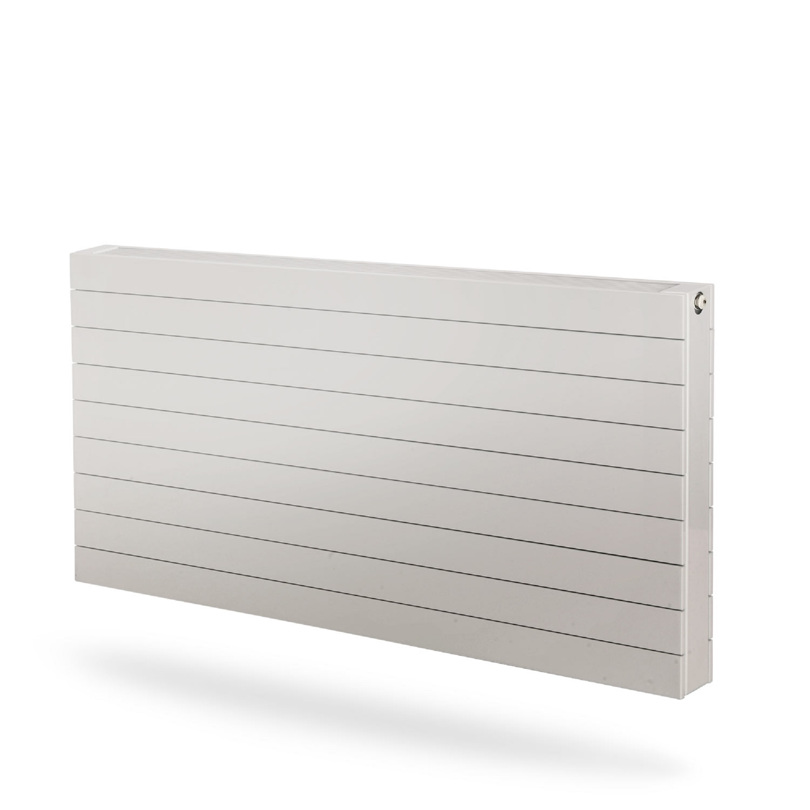

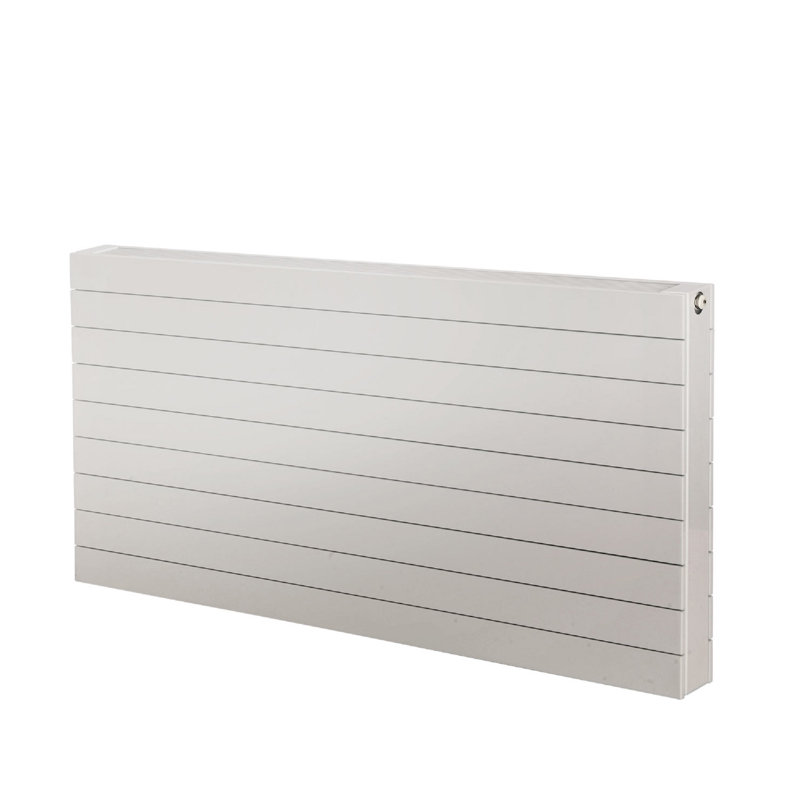

Narbonne radiatorer er laget av en serie med sammenkoblede profilerte stålvarmeelementer med rektangulært tverrsnitt. Tilkoblinger: 4x G1 / 2 "på sidene. Narbonne har 2 sidepaneler og toppgitter. Varmeprofilene er montert horisontalt slik at det er 2 mm avstand mellom dem. Dette er for å kompensere for termisk utvidelse av elementene, og til sørg for perfekt lakkering av hele radiatoren Overflateoppvarming Farge: RAL 9016, andre RAL-farger på forespørsel Garanti 10 år.

Teknisk informasjon
Maks driftstemperatur 110
Konstruksjon EN442
Tilkoblingsmål 2 x G 1/2
Trykklasse PN5
Materiale Stålprofil
Standard farge Hvit RAL 9016
Typer 10; 11; 20; 21; 22; 23; 34; 35; 46; 47; 58
Høyde [mm] 70; 140; 142; 210; 214; 280; 286; 358; 360; 430; 500; 502; 570; 574; 646; 650; 718; 720; 790
Bredde [mm] 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000

Sidetilkobling ETIM 32. Sidetilkobling krever bruk av en ekstern radiatorkobling eller ventil. De nederste tilkoblingene er koblet til ved sidetilkoblingen.

ETIM 32 Horizontal connection

Diagonal tilkobling ETIM 37. Diagonal tilkobling krever bruk av en ekstern ventil. Når du kobler diagonalt til, kobler du til de nederste tilkoblingene.

ETIM 37 Horizontal connection

Sidetilkobling ETIM 67. Sidetilkobling krever bruk av en ekstern radiatorkobling eller ventil. De nederste tilkoblingene er koblet til ved sidetilkoblingen.

ETIM 67 Horizontal connection

Diagonal tilkobling ETIM 62. Diagonal tilkobling krever bruk av en ekstern ventil. Når du kobler diagonalt til, kobler du til de nederste tilkoblingene.

Hor-connection-ETIM-62-1219.svg

Tilkobling under ETIM 18

ETIM 18 Vertical connection

Tilkobling under ETIM 81

ETIM 81 Vertical connection

Purmo Group Norge AB gir 10-års garanti på radiatorene fra leveringsdatoen (2-års garanti på elektroniske deler). Garantien dekker material- og produksjonsfeil. I stedet for feil produkt, leverer vi et lignende eller lignende produkt uten ekstra kostnad. Les mer under Garantibetingelser.

10 year warranty
