Aquilo F2V
Gulvkonvektorer med blæser

Aquilo F2V

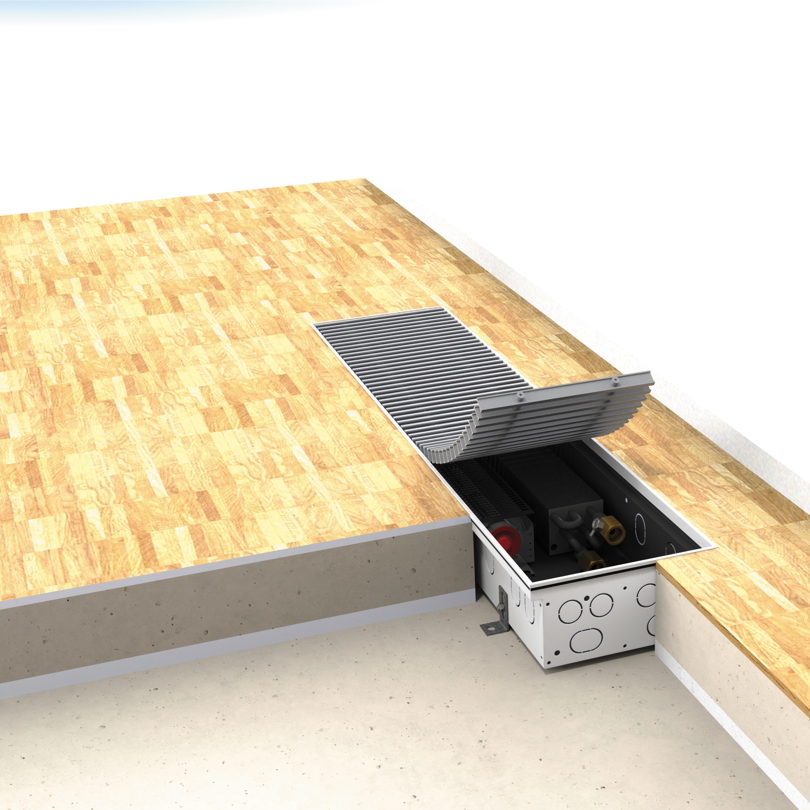

Aquilo F2V gulvkonvektorer er specielt designet til installation i gulvet og kan bruges til enten opvarmning eller køling. Varme- eller køleelementet er en kobber-aluminium-varmeveksler, sortlakeret og monteret inde i en kanal fremstillet af umalet rustfrit stål. Aquilo F2V-konvektorerne er desuden udstyret med støjfri centrifugalventilatorer, der monteres inde i kanalen. Antallet af ventilatorer bestemmes af længden på konvektoren og den ønskede varmeafgivelse. Ventilatorerne drives af ~230V-motorer. På oversiden er konvektoren beskyttet af en række dekorationsriste, der er fremstillet af et udvalg af forskellige materialer. Risten bestilles separat. Varmeveksleren forbindes til varme- eller kølesystemet med to G ½"-rør med indvendigt gevind. Nødvendigt elektrisk tilbehør til at gennemføre installationen skal bestilles separat. Det omfatter en transformer samt en overflademonteret termostat til styring af ventilatorhastigheden. Tekniske specifikationer: Højde: 170 mm (bredde 340 mm); Længde: 850, 1200, 1600, 2100, 2400, 2700 mm; Varmeveksler: kobber med aluminiumslameller; Kanalkonstruktion: standard version: umalet rustfrit stål; Bemærk: Til brug i forbindelse med swimmingpool kræves specialversioner; Detaljerede specifikationer kan fås på anmodning. Ristmateriale: træ (eg, bøg), rustfrit stål eller duraluminium i forskellige farver: natur, lysebrun, mørkebrun eller sort; Bemærk: Der kan kun anvendes duraluminiumriste, hvis der vælges køletilstand; Tilslutninger: 2 x G ½" indvendigt gevind; Driftstryk: 10 bar, Maks.-temperatur: 110 °C; Testtryk: 13 bar; Tilbehør til varmeveksler: manuel udluftningsåbning, 10 cm langt fleksibelt konnektorsæt i rustfrit stål med G ½"-gevind. Kanaltilbehør: nivelleringsbolte M8x30 mm med indvendig sekskant (til kanallængde op til 2,5 m - 4 stk., over 2,5 m - 6 stk.), 4 elementer til overflademontering med fastgørelsesskruer til kanaler, brudbar passage til varmesystemrør + 2 gummiføringer til elektriske forbindelser i boligen, dæksler til afdækning af varmevekslerens tilslutninger, beskytter varmeveksleren og kanalen mod skader eller slitage under monteringen og beskytter kanalen mod vridning under gulvlægning. Elektrisk standardtilbehør: 1 modul med centrifugalventilator, der drives med ~230 V-motorer (antallet af ventilatorer i et enkelt modul afhænger af konvektorens længde). I hvert enkelt modul indgår én motor. Der kræves en overflademonteret termostat til styring af ventilatorhastigheden for at kunne færdiggøre installationen. Denne skal bestilles separat. Garanti: 10 år og 2 år for elektriske og elektroniske dele

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN 16430
Tilslutningsdimension 2 x G 1/2
Maks. driftstryk PN10
Materiale Flere materialer
Standard farve Sort
Typer F2V
Højder [mm] 170
Bredder [mm] 850; 1200; 1600; 2100; 2400; 2700

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty


Downloads
DokumentKategori
Aquilo Outputs 070721.xlsx Varmeydelse
Reduktion af riste Installationsmanual
Aquilo - Tilslutning af ny model Installationsmanual
Datablad Teknisk datablad
teknisk brochure Aqulio Teknisk datablad
Beskrivelse Riste och Rammer Teknisk datablad
