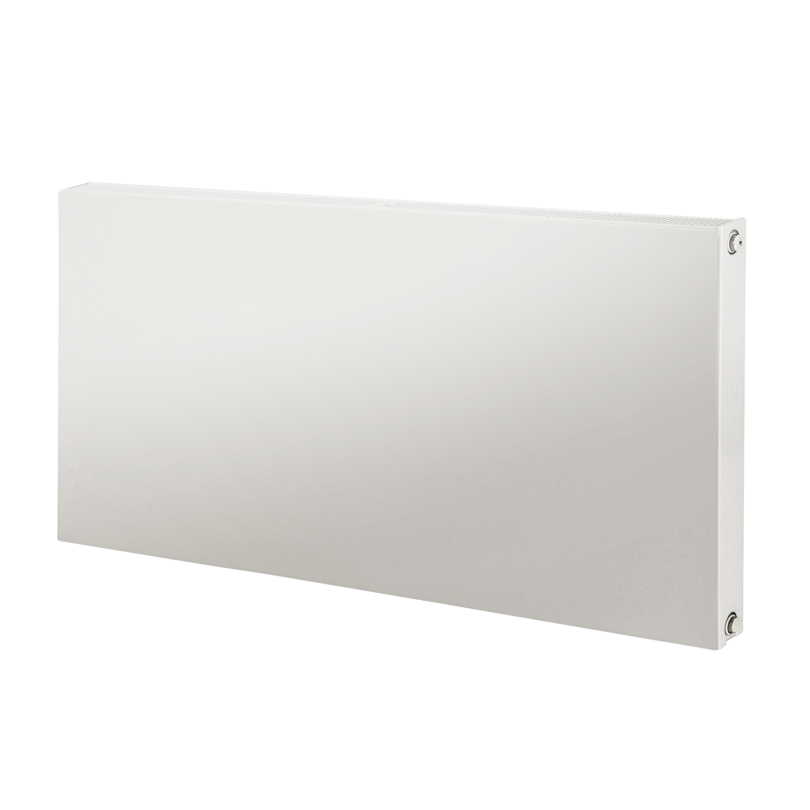

Plan Compact
Plan Compact er en traditionel panelradiator til lukkede, vandbaserede varmesystemer med et neutralt design og plan frontpanel. En ægte kvalitetsradiator med en meget raffineret finish. Plan Compact er designet til optimal varmeafgivelse i henhold til standarden EN442-1, og alle modeller er CE-mærket. Plan Compact leveres med monterede sidepaneler og toprist. Vægbeslag, topriste, sidepaneler, udluftningsskrue og blindprop medfølger. Hvid RAL 9016.
Tekniske specifikationer | |
Maks. driftstemperatur °C | 110 |
Standard | EN442; EN10130 |
Tilslutningsdimension | 4 x G 1/2 |
Maks. driftstryk | PN10 |
Materiale | Koldvalset stål |
Standard farve | Hvid RAL 9016 |
Tilslutninger (ETIM) | 32,37,62,67 |
Typer | 11; 21; 22; 33 |
Højder [mm] | 300; 400; 450; 500; 600; 900 |
Bredder [mm] | 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000 |
Sidetilslutning ETIM 32. Sidetilslutning kræver brug af en ekstern kobling eller ventil.
Sidetilslutning ETIM 67. Sidetilslutning kræver brug af en ekstern kobling eller ventil.
Diagonal forbindelse ETIM 37. Diagonal forbindelse kræver brug af en ekstern ventil.
Diagonal forbindelse ETIM 62. Diagonal forbindelse kræver brug af en ekstern ventil.
Dokument | Kategori |
---|---|
Effektberegning i xls-format til panelradiator Plan Compact | Varmeydelse |
Datablad | Teknisk datablad |
