Aquilo F4C

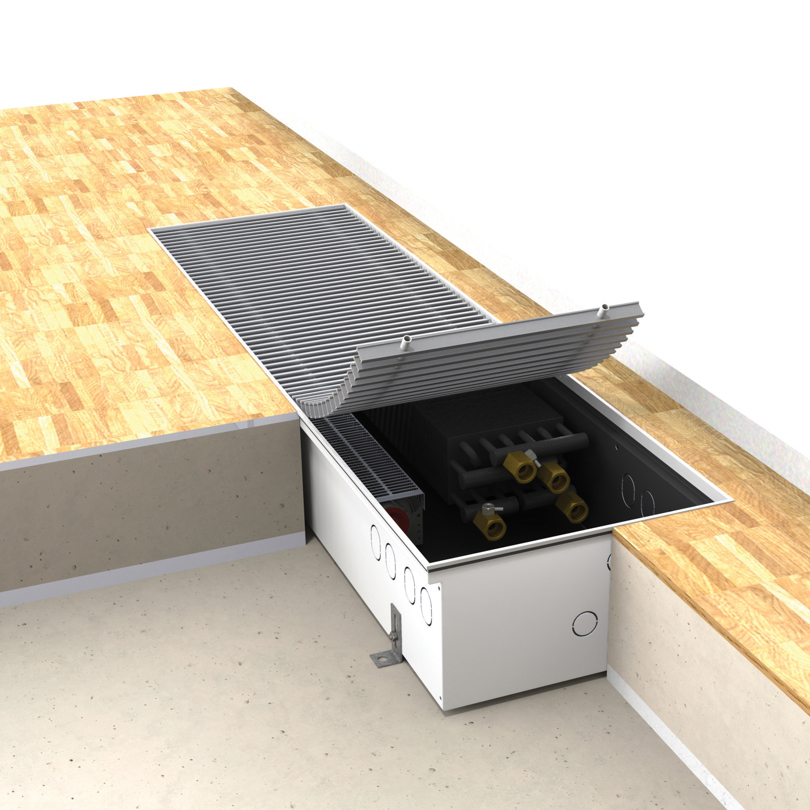

Aquilo F4C-gulvkonvektorer er specielt designet til installation i gulvet og kan bruges til både opvarmning eller køling. Varme- eller køleelementet er en kobber-aluminium-varmeveksler med dobbelt kredsløb, sortlakeret, monteret inde i en kanal fremstillet af umalet rustfrit stål. Aquilo F4C-konvektorerne er desuden udstyret med støjfri centrifugalventilatorer, der monteres inde i kanalen. Antallet af ventilatorer bestemmes af længden på konvektoren og den ønskede varmeafgivelse. Ventilatorerne drives af ~24 V-motorer. På oversiden er konvektoren beskyttet af en række dekorationsriste, der er fremstillet af et udvalg af forskellige materialer. Risten bestilles separat. Varmeveksleren er forbundet til varme- og kølesystemerne med fire G ½” indvendige gevindrør. Nødvendigt elektrisk tilbehør til at gennemføre installationen skal bestilles separat. Det omfatter en transformer samt en overflademonteret termostat til styring af ventilatorhastigheden. Tekniske specifikationer: Højde: 170 mm (bredde 340 mm); Længde: 850, 1200, 1600, 2100, 2400, 2700 mm; Varmeveksler: kobber med aluminiumslameller Kanalkonstruktion: standardversion: umalet rustfrit stål. Bemærk: Til brug i forbindelse med swimmingpool kræves specialversioner. Detaljerede specifikationer kan fås på anmodning. Ristmateriale: Kun gitrene af duraluminium kan anvendes i følgende udvalg af farver: natur, lysebrun, mørkebrun eller sort; Tilslutninger: 2 x G ½" – indvendigt gevind; Driftstryk: 10 bar, Maks.-temperatur: 110 °C; Testtryk: 13 bar. Tilbehør til varmeveksler: manuel udluftningsåbning, 10 cm langt fleksibelt konnektorsæt i rustfrit stål med G ½"-gevind. Kanaltilbehør: nivelleringsbolte M8x30 mm med indvendig sekskant (til kanallængde op til 2,5 m - 4 stk., over 2,5 m - 6 stk.), 4 elementer til overflademontering med fastgørelsesskruer til kanaler, brudbar passage til varmesystemrør + 2 gummiføringer til elektriske forbindelser i boligen, dæksler til afdækning af varmevekslerens tilslutninger, beskytter varmeveksleren og kanalen mod skader eller slitage under monteringen og beskytter kanalen mod vridning under gulvlægning. Elektrisk standardtilbehør: 1 eller 2 moduler med centrifugalventilatorer, der drives med ~24 V-motorer (antallet af ventilatorer i et enkelt modul afhænger af konvektorens længde). I hvert enkelt modul indgår én motor. Obligatorisk elektrisk tilbehør: RAS-transformer (~230/24 V i F4C-modellen), som passer til konvektoren eller konvektorgruppen – størrelse, afhængigt af antal tilsluttede motorer, sammen med en manuel kontakt, eller en rumtermostat med manuel eller automatisk hastighedskontakt, der regulerer konvektorens varme- eller køleeffektivitet via en indstilling i tre niveauer af ventilatorhastigheden (fjernstyret termostat kan leveres) kræves for at fuldføre installationen; denne skal bestilles separat. Garanti: 10 år og 2 år for elektriske og elektroniske dele
Tekniske specifikationer | |
Maks. driftstemperatur °C | 110 |
Standard | EN 16430 |
Tilslutningsdimension | 4 x G 1/2 |
Maks. driftstryk | PN10 |
Materiale | Flere materialer |
Standard farve | Naturlig |
Typer | F4C |
Højder [mm] | 170 |
Bredder [mm] | 850; 1200; 1600; 2100; 2400; 2700 |
