Aquilo F4V
Gulvkonvektorer med blæser

Aquilo F4V

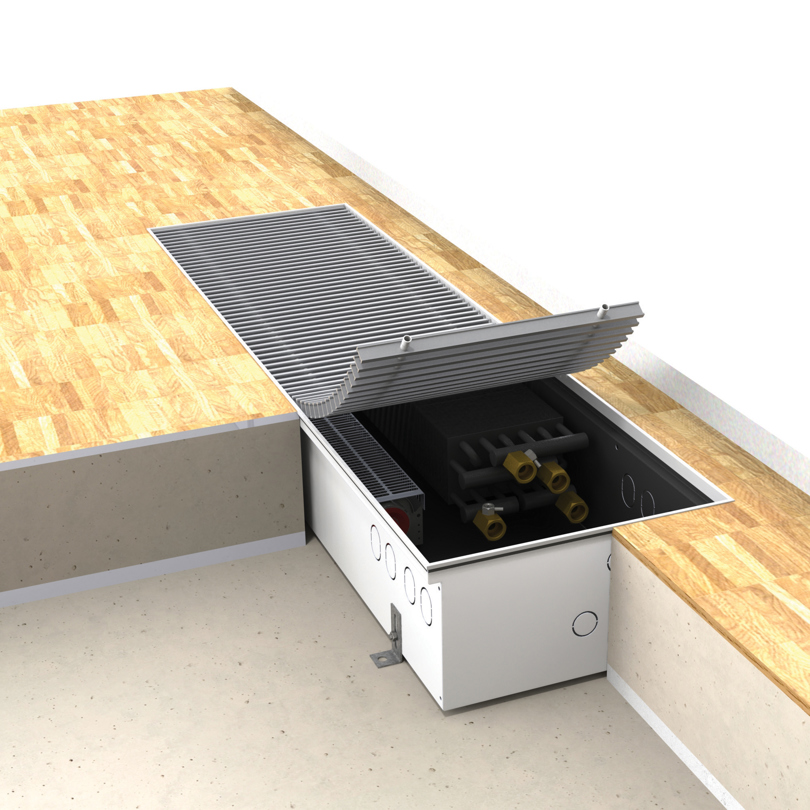

Aquilo F4V-gulvkonvektorer er specielt designet til installation i gulvet og kan bruges til både opvarmning eller køling. Varme- eller køleelementet er en kobber-aluminium-varmeveksler med dobbelt kredsløb, sortlakeret, monteret inde i en kanal fremstillet af umalet rustfrit stål. Aquilo F4V-konvektorerne er desuden udstyret med støjfri centrifugalventilatorer, der monteres inde i kanalen. Antallet af ventilatorer bestemmes af længden på konvektoren og den ønskede varmeafgivelse. Ventilatorerne drives af ~230V-motorer. På oversiden er konvektoren beskyttet af en række dekorationsriste, der er fremstillet af et udvalg af forskellige materialer. Risten bestilles separat. Varmeveksleren er forbundet til varme- og kølesystemerne med fire G ½” indvendige gevindrør. Nødvendigt elektrisk tilbehør til at gennemføre installationen skal bestilles separat. Det omfatter en transformer samt en overflademonteret termostat til styring af ventilatorhastigheden. Tekniske specifikationer: Højde: 170 mm (bredde 340 mm); Længde: 850, 1200, 1600, 2100, 2400, 2700 mm; Varmeveksler: kobber med aluminiumslameller Kanalkonstruktion: standardversion: umalet rustfrit stål. Bemærk: Til brug i forbindelse med swimmingpool kræves specialversioner. Detaljerede specifikationer kan fås på anmodning. Ristmateriale: Kun gitrene af duraluminium kan anvendes i følgende udvalg af farver: natur, lysebrun, mørkebrun eller sort. Tilslutninger: 2 x G ½" – indvendigt gevind; Driftstryk: 10 bar, Maks.-temperatur: 110 °C; Testtryk: 13 bar. Varmevekslertilbehør: manuel luftventil, 10 cm langt fleksibel konnektorsæt i rustfrit stål med et G ½"-gevind Kanaltilbehør: nivelleringsbolte M8x30 mm med indvendig sekskant (til kanallængde op til 2,5 m - 4 stk., over 2,5 m - 6 stk.), 4 elementer til overflademontering med fastgørelsesskruer til kanaler, brudbar passage til varmesystemrør + 2 gummiføringer til elektriske forbindelser i boligen, dæksler til afdækning af varmevekslerens tilslutninger, beskytter varmeveksleren og kanalen mod skader eller slitage under monteringen og beskytter kanalen mod vridning under gulvlægning. Elektrisk standardtilbehør: 1 eller 2 moduler med centrifugalventilatorer, der drives med ~230V-motorer (antallet af ventilatorer i et enkelt modul afhænger af konvektorens længde). I hvert enkelt modul indgår én motor. Obligatorisk elektrisk tilbehør: En manuel kontakt eller en rumtermostat med manuel eller automatisk hastighedskontakt, der regulerer konvektorens varme- eller køleeffektivitet via en indstilling i tre niveauer af ventilatorhastigheden (fjernstyret termostat kan leveres) kræves for at fuldføre installationen; denne skal bestilles separat. Garanti: 10 år og 2 år for elektriske og elektroniske dele

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN 16430
Tilslutningsdimension 4 x G 1/2
Maks. driftstryk PN10
Materiale Flere materialer
Standard farve Naturlig
Typer F4V
Højder [mm] 170
Bredder [mm] 850; 1200; 1600; 2100; 2400; 2700

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty
