Compact Ventil Flex Plan

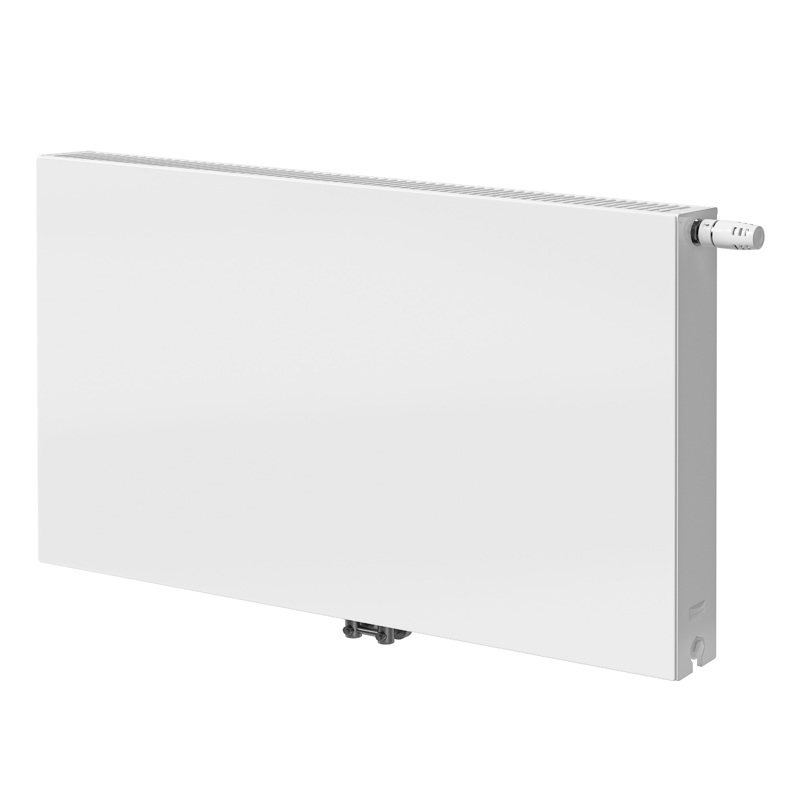

Stålpanel radiator med plan front, centertilslutning og integreret ventil Flamingo (FLA-M28). Compact Ventil Flex Plan forenkler projektering og installation og sparer tid og penge. Takket være det unikke radiatordesign kan ventilindsatsen flyttes fra højre til venstre side, samtidig med at forsyningen altid er på venstre side. Medfølgende Purmo Quick konsoller eller Monclac (tilbehør) sikrer samme afstand mellem væg og tilslutninger (gælder for typer: 21S, 22, 33). Den installerede ventilindsats Flamingo (FLA) sikrer præcis forindstilling og energieffektivitet. FLA's høje flowkapacitet og fremragende respons på flow- og temperaturændringer gør det muligt at anvende FCVF i lavtemperatursystemer med forskellige typer varmekilder, såsom varmepumper. Compact Ventil Flex Plan fås i mange forskellige størrelser (længde, højde og sektioner) og farver. Produktet leveres som standard i hvid RAL 9016 (andre farver fås efter anmodning).

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN442; EN10130
Tilslutningsdimension 6 x G 1/2
Maks. driftstryk PN10
Materiale Koldvalset stål
Standard farve Hvid RAL 9016
Typer 11; 21; 22; 33
Højder [mm] 300; 400; 500; 600; 900
Bredder [mm] 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

ETIM MO Vandret forbindelse

ETIM MO Horizontal connection

Compact Ventil Flex Plan panelradiator leveres med sidepaneler og toprist. Radiatoren levereres komplet med Purmo Quick konsoller, luftskrue, 1/2" blindprop og ventilinsats Flamingo (FLA), M28.

PTB.1 Radiatorer
PTB.11 Panelradiatorer
Fabrikat Purmo type Compact Ventil Flex Plan

Stål panelradiator Purmo Compact Ventil Flex Plan med midteranboring, tilslutning G1/2'' cc50mm. FCVF er en designradiator med glat frontplade. Fremløb til venstre. Ventil indsats kan flyttes fra højre til venstre side takket være den specielle radiatorkonstruktion og luftskrue. Radiatoren er med fabriksmonteret Flamingo ventilindsats (FLA-M28), kv værdi 0,016-0,52/0,016-0,81 (med termostat/uden termostat). Nøjagtighed i henhold til EN215: +/-10% (Indstilling N, åben og Dp 10kPa), flow tolerance (l/h) for kv værdi med termostat og Dp på 10kPa: +/-2. Farve Hvid RAL 9016. Levereres med luftskrue, sidepaneler og toprist samt Purmo Quick konsoller. Levereres i beskyttende emballage og med frontbeskyttelse der fjernes sammen med slutrengøringen.

FCVF XX
XX = Type 11, 21S, 22, 33-højde 30-90 (cm) , længde 40-300 (cm)

Supplerende tekst
• Udstyret med H-block med bypass til et-rørs systemer
• Udstyret med Quattro 2-rørsfordelere med afspæring i hvid- eller forkromet udførelse. Tilslutning cc50 til installationen (tilslutningsfordeler til parallel tilslutning af flere radiatorer)
• Udstyret med Dynamisk ventilinsats PR-Q

Tilbehør panelradiatorer
• Termostat Evosense med skjult maksimal temperaturbegrænsning.

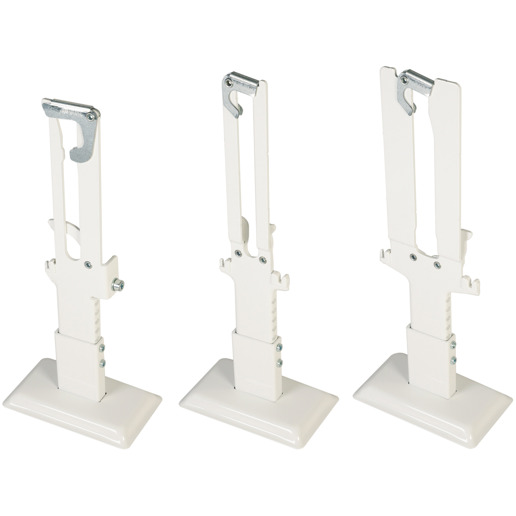

• Gulvkonsoler
• Vægbeslag Monclac
• Låsebeslag til offentlige lokaler
• Håndklædestang

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty
