Narbonne VT

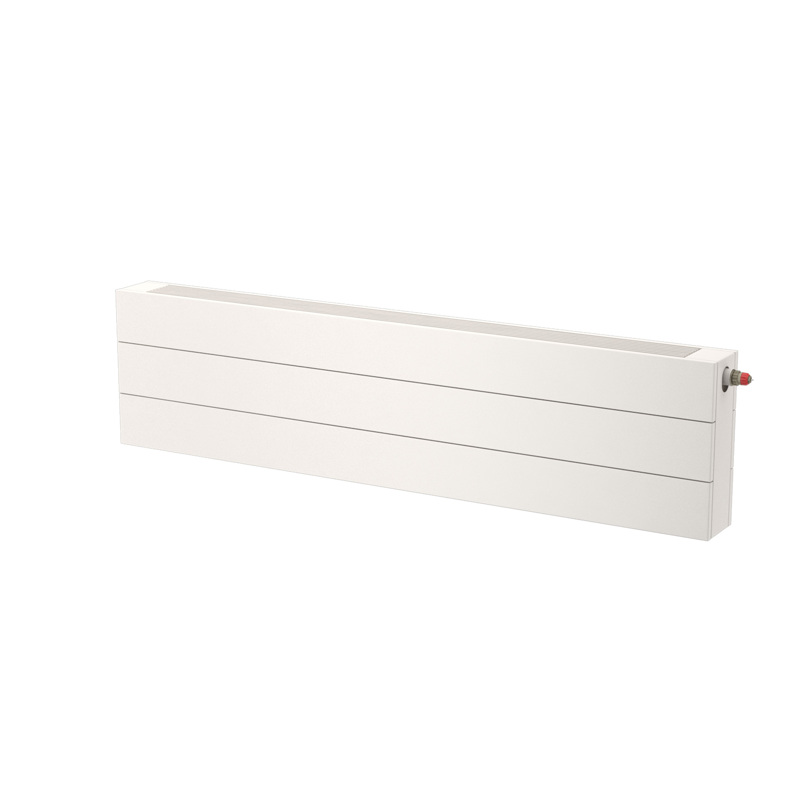

Design radiatoren Narbonne VT består af flere sammenkoblede profilerede stålvarmeelementer med rektangulært tværsnit. Narbonne VT konvektorerne er udstyret med 2 sidepaneler og toprist. Varmeprofilerne er monteret vandret, således at der er 2 mm afstand imellem dem. Dette for at kompensere for varmeudvidelse af elementerne, og for at sikre perfekt lakering af hele konvektorens overflade. Tilbehør: Blindprop og luftskrue, termostatventilindsats medleveres. Farve: RAL 9016, andre RAL farver leveres på forespørgsel.
| Tekniske specifikationer | |
| Maks. driftstemperatur °C | 110 |
| Standard | EN442 |
| Tilslutningsdimension | 2 x G 3/4 + 4 x G 1/2 |
| Maks. driftstryk | PN5 |
| Materiale | Stålprofil |
| Standard farve | Hvid RAL 9016 |
| Tilslutninger (ETIM) | 88 |
| Typer | -; 10; 11; 20; 21; 22; 23 |
| Højder [mm] | 140; 210; 280; 360; 430; 500; 570; 650; 720; 790; 1200 |
| Bredder [mm] | 214; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000 |
Anboring nedefra ETIM 11, ind-højre-ud-venstre. Bundforbindelse via integreret ventilsystem kræver brug af en ventilindsats. Ikke anvendte anboringer afspærres.
PTB. 1 Konvektorer
PTB. 131 Konvektorer i stål
Type: Purmo Narbonne VT (ventil)
Narbonne leveres med integreret ventilsystem,bundtilslutning venstre eller højre, tilslutning G3/4”, C/C 50mm. Konvektoren er monteret med Flamingo ventilindsats FLA, Danfoss RA-N eller Danfoss RA-U.
Farve RAL 9016.

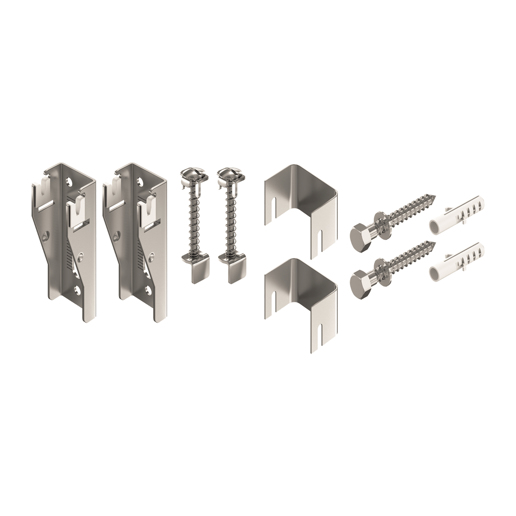

Leveres med vægkonsoller, luftskrue, blindpropper, sidepaneler og toprist.
leveres med beskyttende emballage og med frontbeskyttelse, der fjernes i forbindelse med slutrengøring
Driftstryk: 8 bar
NVT-type-højde-længde ETIM
Type: 22, 23, 34, 35 46 og 47
Højde: Fra 142mm (142, 214 og 286 produceres uden bærebøjler)
Længde: 500-4000mm
Angiv tilslutning i henhold til ETIM
ETIM: 11, 88
Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.
