Narbonne
Horisontale designradiatorer

Narbonne

Narbonne radiatorer er lavet af en serie af sammenkoblede profilerede stålvarmeelementer med rektangulært tværsnit. Tilslutninger: 4x G1/2" på siderne. Narbonne har 2 sidepaneler og toprist. Varmeprofilerne er monteret vandret, således at der er 2 mm afstand imellem dem. Dette for at kompensere for varmeudvidelse af elementerne, og for at sikre perfekt lakering af hele radiatorens overflade. Varme Farve: RAL 9016, øvrige RAL farver på forespørgsel. Garanti 10 år.

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN442
Tilslutningsdimension 2 x G 1/2
Maks. driftstryk PN5
Materiale Stålprofil
Standard farve Hvid RAL 9016
Tilslutninger (ETIM) 67
Typer 10; 11; 20; 21; 22; 23; 34; 35; 46; 47; 58
Højder [mm] 0; 70; 142; 214; 286; 358; 430; 502; 574; 646; 718; 790
Bredder [mm] 0; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000

Sidetilslutning ETIM 32. Sidetilslutning kræver brug af en ekstern kobling eller ventil.

ETIM 32 Horizontal connection

Diagonal forbindelse ETIM 37. Diagonal forbindelse kræver brug af en ekstern ventil.

ETIM 37 Horizontal connection

Sidetilslutning ETIM 67. Sidetilslutning kræver brug af en ekstern kobling eller ventil.

ETIM 67 Horizontal connection

Diagonal forbindelse ETIM 62. Diagonal forbindelse kræver brug af en ekstern ventil.

Hor-connection-ETIM-62-1219.svg

ETIM 18 Lodret forbindelse

ETIM 18 Vertical connection

ETIM 81 Lodret forbindelse

ETIM 81 Vertical connection

PTB. 1 Konvektorer
PTB. 131 Konvektorer i stål
Type: Purmo Narbonne
Narbonne leveres med tilslutning 4xG1/2”.
Farve RAL 9016.

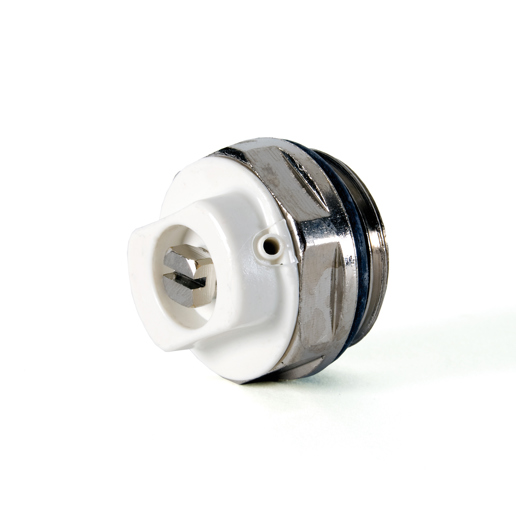

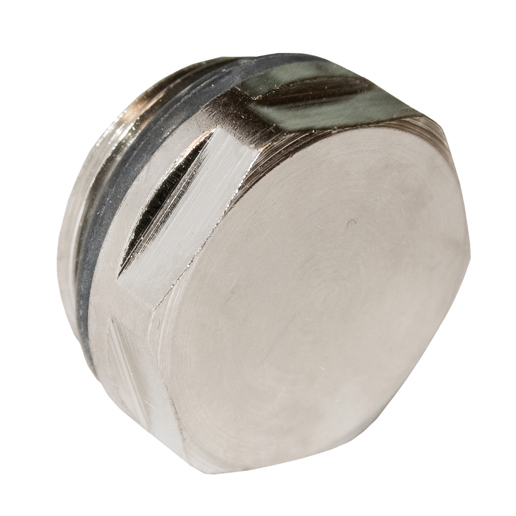

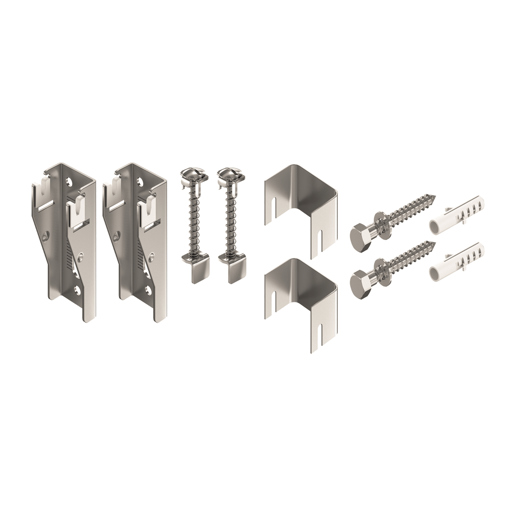

Leveres med vægkonsoller, luftskrue, blindpropper, sidepaneler og toprist.
leveres med beskyttende emballage og med frontbeskyttelse, der fjernes i forbindelse med slutrengøring
Driftstryk: 8 bar
NVT-type-højde-længde ETIM
Type: 10, 11, 20, 21, 22, 23, 34, 35, 46, 47 og 58
Højde: Fra 70mm (70, 142, 214 og 286 produceres uden bærebøjler)
Længde: 500-4000mm
Angiv tilslutning i henhold til ETIM
ETIM: 37, 62
Tilbehør:

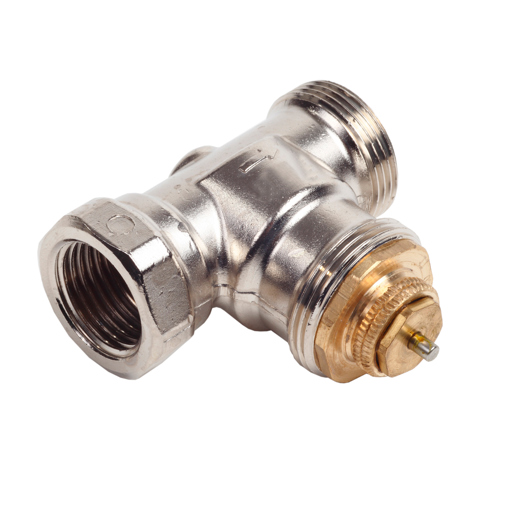

Narbonne leveres med fabriksmonteret radiatorkobling Evoflow (fra højde 142 mm)
Narbonne leveres med ekstern ventil type Evoflow (fra højde 70 mm)

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty

CE-mark

CE-mark
