Aquilo F1S
Gulvkonvektorer med blæser

Aquilo F1S

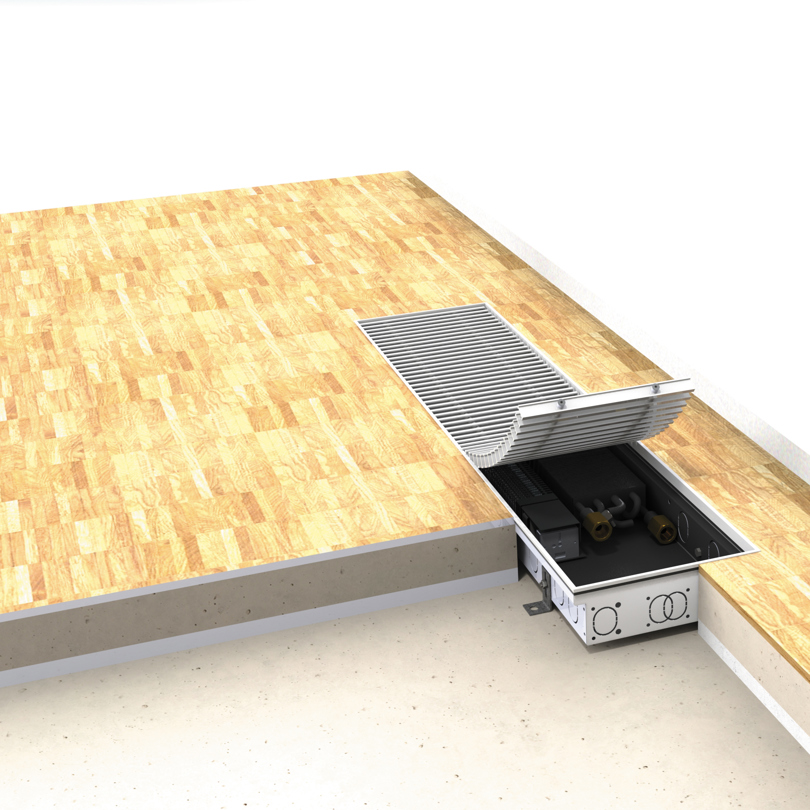

Aquilo F1S-gulvkonvektorer er specielt designet til installation i gulvet. Varmelegemet er en kobber-aluminium-varmeveksler, sortlakeret og monteret inde i en dobbeltsidet galvaniseret stålkanal, som også er sortlakeret på indersiden. Aquilo F1S-konvektorerne er desuden udstyret med støjfri centrifugalventilatorer, der monteres inde i kanalen. Antallet af ventilatorer bestemmes af længden på konvektoren og den ønskede varmeafgivelse. Ventilatorerne drives af 24 V-motorer. På oversiden er konvektoren beskyttet af en række dekorationsriste, der er fremstillet af et udvalg af forskellige materialer. Risten bestilles separat. Varmeveksleren forbindes til varmesystemet med to G ½"-rør med indvendigt gevind. Nødvendigt elektrisk tilbehør til at gennemføre installationen skal bestilles separat. Det omfatter en transformer samt en overflademonteret termostat til styring af ventilatorhastigheden. Teknisk specifikation Højde: 75 mm (bredde 170, 200, 230 mm), 110 mm (bredde 230, 250 mm) Længde: fra 700 til 3000 mm Varmeveksler: kobber med aluminiumslameller Kanalkonstruktion: Dobbeltsidet galvaniseret stål, sort RAL 9005 pulverlakeret på indersiden ekstraudstyr: rustfrit stål Ristmateriale: træ (eg, bøg) Duraluminium i forskellige farver: natur, lysebrun, mørkebrun eller sort, rustfrit stål Tilslutninger: 2 x G ½" indvendigt gevind Driftstryk: 10 bar Maks.-temperatur: 110 °C Testtryk: 13 bar Varmevekslertilbehør: manuel luftventil, 10 cm langt fleksibel konnektorsæt i rustfrit stål med et G ½"-gevind Kanaltilbehør: nivelleringsbolte M8x30 mm med indvendig sekskant (til kanallængde op til 2,5 m - 4 stk., over 2,5 m - 6 stk.), 4 elementer til overflademontering med fastgørelsesskruer til kanaler, brudbar passage til varmesystemrør + 2 gummiføringer til elektriske forbindelser i boligen, dæksler til afdækning af varmevekslerens tilslutninger, beskytter varmeveksleren og kanalen mod skader eller slitage under monteringen og beskytter kanalen mod vridning under gulvlægning Elektrisk standardtilbehør: 1 eller 2 moduler med centrifugalventilatorer, der drives med 24 V-motorer (antallet af ventilatorer i et enkelt modul afhænger af konvektorens længde). I hvert enkelt modul indgår én motor. Obligatorisk ekstra elektrisk tilbehør: RAS-transformer (~230/24 V), som passer til konvektoren eller konvektorgruppen – størrelse, afhængigt af antal tilsluttede motorer, sammen med en manuel kontakt, eller en rumtermostat med manuel eller automatisk hastighedskontakt, der regulerer konvektorens varmeafgivelse via en indstilling i tre niveauer af ventilatorhastigheden (fjernstyret termostat kan leveres). Garanti: 10 år og 2 år for elektriske og elektroniske dele

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN 16430
Tilslutningsdimension 2 x G 1/2
Maks. driftstryk PN10
Materiale Flere materialer
Standard farve Sort
Typer F1S
Højder [mm] 75; 110
Bredder [mm] 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1800; 1999; 2200; 2400; 2500; 2600; 2800; 3000

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty
