Plan Ventil Compact

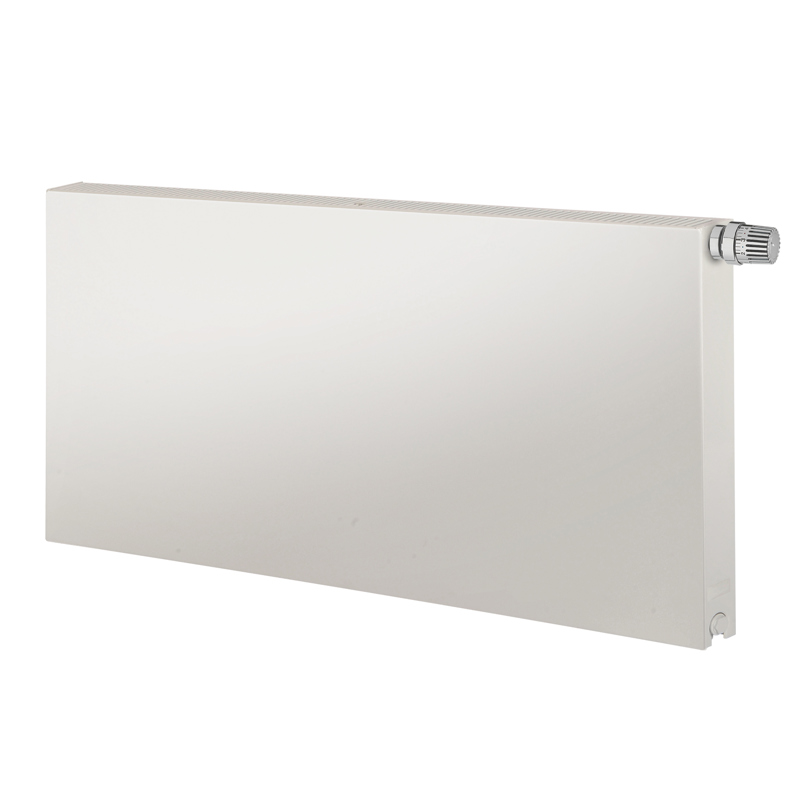

Plan Ventil Compact er en traditionel panelradiator med flad forside til lukkede, vandbaserede varmesystemer. Plan Ventil Compact er en radiator af høj kvalitet med en særdeles raffineret finish. Radiatoren leveres med færdigmonterede sidepaneler og toprist og har et fladt frontpanel. Den integrerede ventilmontering giver en attraktiv og nem installation. Plan Ventil Compact er designet til optimal varmeafgivelse i henhold til standarden EN442-1, og alle modeller er CE-mærket. Hvid RAL 9016 finish.

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN442; EN10130
Tilslutningsdimension 6 x G 1/2
Maks. driftstryk PN10
Materiale Koldvalset stål
Standard farve Hvid RAL 9016
Tilslutninger (ETIM) 32,37,62,67,88,11
Typer 11; 21; 22; 33
Højder [mm] 300; 400; 500; 600; 900
Bredder [mm] 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

ETIM 88 LR Vandret forbindelse. Bundforbindelse via integreret ventilsystem kræver brug af en ventilindsats. Ikke anvendte anboringer afspærres.

ETIM 88 LR Horizontal connection

Sidetilslutning ETIM 32. Sidetilslutning kræver brug af en ekstern kobling eller ventil.

ETIM 32 Horizontal connection

Sidetilslutning ETIM 67. Sidetilslutning kræver brug af en ekstern kobling eller ventil.

ETIM 67 Horizontal connection

Diagonal forbindelse ETIM 37. Diagonal forbindelse kræver brug af en ekstern ventil.

ETIM 37 Horizontal connection

Diagonal forbindelse ETIM 62. Diagonal forbindelse kræver brug af en ekstern ventil.

Hor-connection-ETIM-62-1219.svg

ETIM 37 Seriel vandret forbindelse

ETIM 37 Serial Horizontal connection

ETIM 62 Seriel vandret forbindelse

ETIM 62 Serial Horizontal connection

Anboring nedefra ETIM 11, ind-højre-ud-venstre. Bundforbindelse via integreret ventilsystem kræver brug af en ventilindsats. Ikke anvendte anboringer afspærres.

ETIM 11 RL Horizontal connection

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty
