Полотенцесушители - Java

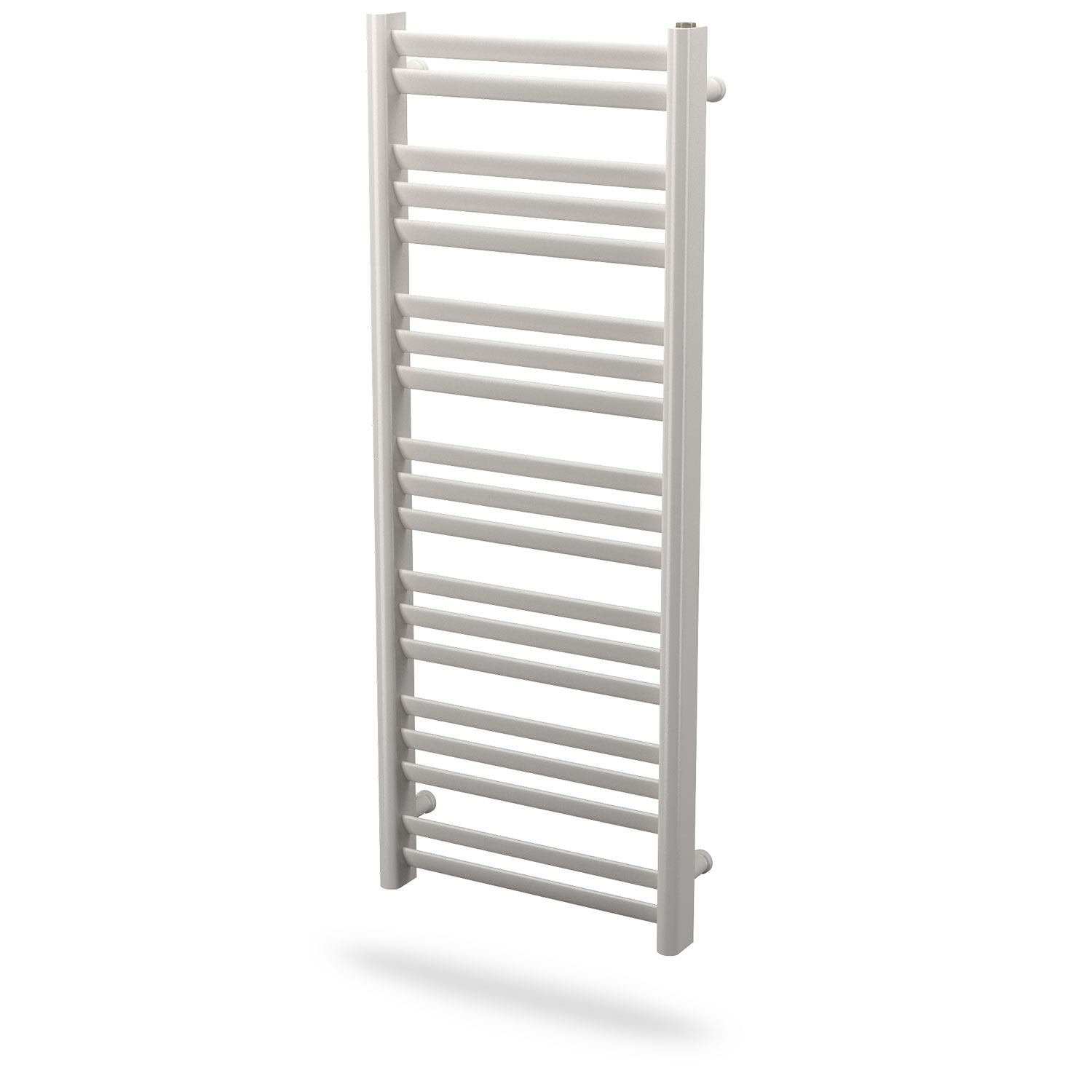

Java отличается уникальной эллиптической формой горизонтальных коллекторов, напоминающих поднятые жалюзи. Конструкция радиатора облегчает его подвеску.

+

Технические данные:

Материал высококачественный стальной профиль
Максимальное рабочее давление: 8 бар
Максимальная температура:   110°C
Подсоединение: 2 присоединительных патрубка диаметром 1/2”
Оснащение: подвесные крепления с регулировкой расстояния от радиатора до стены ручной деаэратор диаметром 1/8”
Подготовка поверхности: дробеструйная очистка, обезжиривание, фосфатирование, промывка деминерализованной водой, пассивация хромом
Окраска: электростатическое напыление
Нормы, аттестаты: PN EN 442, ISO 9001, ISO 14001,Гигиенический аттестат PZH HK/B/1689/01/2005
Применение:  Закрытые независимые системы отопления, смонтированные из стальных, медных или пластмассовых труб с антидиффузионным баръером
Страна изготовления: Франция
Гарантии: 10 лет

Толщина стали в соответствии с EN-442

Размер радиаторов

тип JAV 07 05; JAV 09; JAV 13

тип JAV 15 05; JAV 17 06; JAV 19 06

размеры в мм

Вид спереди

Вид сбоку

Вид сверху


H = высота
L = ширина
Hz = расстояние между
кронштейнами по вертикали
Lz = расстояние между
кронштейнами по горизонтали
Lp = расстояние между патрубками

Тепловая мощность

Тепловая мощность и размеры:

тип мощн. [Вт] 75/65/20 °C мощн. [Вт] 90/70/20 °C H [мм] L [мм] кронштейны Lp [мм] объём воды [дм³] вес [кг] кол-во гориз. трубок
Hz [мм] Lz [мм]
JAV 07 05 358 448 700 500 520 470 470 3,2 6,6 10
JAV 09 04 393 491 912 400 750 370 370 3,7 7,3 13
JAV 09 05 463 579 912 500 750 470 470 4,2 8,7 13
JAV 13 04 568 710 1336 400 1170 370 370 5,4 10,8 19
JAV 13 05 668 835 1336 500 1170 470 470 6,1 12,3 19
JAV 15 05 780 975 1548 500 1320 470 470 7,0 14,3 22
JAV 17 06 1015 1269 1760 600 1600 570 570 8,9 18,9 25
JAV 19 06 1137 1421 1972 600 1790 570 570 10,0 20,9 28

Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 75/65/20 ˚C и 90/70/20 ˚C.

Крепления

Уникальная система подвесных креплений

То, что в других радиаторах мешает правильному их креплению в произвольном месте ванной комнаты (неровная поверхность, нетиповая отделка поверхности), в новой очереди радиаторов для ванных комнат «Пурмо» решено остроумно и функционально. К каждому радиатору прилагается комплект подвесных креплений, позволяющих регулировать расстояние между радиатором и стеной до 22 мм. Кроме того можно выровнять радиатор по горизонтали невзирая на неровности стен.

1. Przykręcamy tulejkę mocującą do ściany 2. Umieszczamy zaczep mocujący

3. Blokujemy zaczep w odpowiednim położeniu 4. Nakładamy tuleję ozdobną

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Аксессуары

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ РАДИАТОРОВ ДЛЯ ВАННЫХ КОМНАТ



Что отличает наш продукт?

Функциональность.

Новый нагревательный элемент обращает на себя внимание эстетичным внешним видом и функциональной формой. Благодаря простой конструкции ручки регулятора легко установить температуру и содержать нагревательный элемент в чистоте. Кроме того о работе нагревательного элемента сигнализирует световое кольцо. В нагревательном элементе имеется семиступенчатая регулировка температуры в диапазоне от 7 до 70 °С. Можно также установить противозамораживающую температуру, положение регулятора для которой обозначено звёздочкой.

Лёгкость установки.

При установке мягкая гибкая прокладка позволяет соответствующим образом привинтить нагревательный элемент (при правильном его положении спереди видно изображение фирменного кота). В комплекте с нагревательным элементом поставляется специальный ключ для привинчивания – благодаря этому исключаются возможные повреждения радиатора и нагревательного элемента, которые случаются при привинчивании обычным ключом.

Современные технические решения.

Радиатор «PURMO» управляется электроникой. Его мощность автоматически применяется к заданной температуре. Благодаря особой конструкции спирали в этой модели радиатор греет на небольшом расстоянии за резьбой. Благодаря этому мы получаем более равномерную температуру на радиаторе. Это существенно, поскольку радиатор мы монтируем к нижнему присоединительному концу, то есть там, где коллекторы холоднее всего.

Безопасность пользования.

В нагревательном элементе имеется ряд предохранений. Прежде всего защита от перегрева – ограничитель в виде термического предохранителя 98 °С, который предохраняет от закипания воды в радиаторе, а также термик, помещённый в капилляр.

Высокая степень защиты от внешних факторов  - IP 56 – гарантирует безопасность пользования. Кроме того радиатор имеет знак безопасности В и сертификацию Европейского Совета. На нагревательный элемент предоставляется гарантия сроком на 18 месяцев.



Технические данные:

  • Мощность: 300, 600, 900 Вт
  • Напряжение: 230 В
  • Подсоединение: наружная резьба 1/2”
  • Световое кольцо, сигнализирующее о работе
  • Возможность установки температуры, предупреждающей замерзание
  • Регулировка температуры в пределах 7-70 ºC
  • Ключ для монтажа в комплекте
  • Электронный регулятор температуры
  • Нагревательная спираль с конструкцией, делающей возможным равномерное распределение температуры на радиаторе
  • Предохранение от перегрева
  • Высокая степень защиты корпуса IP 56
  • Сертификаты: CE, Знак безопасности B
  • Гарантия – 18 месяцев

Примечания по эксплуатации:
нагреватель должен быть установлен в одном из нижних вводов радиатора. Радиатор с нагревателем устанавливаем на расстоянии не менее 60 см от края ванны, душевого поддона и раковины. Для обеспечения нормального функционирования нагревателя радиатор должен быть залит водой.

Purmo – Стальной радиатор №1

Радиаторы для ванных комнат - Santorini C и Banga

Технический каталог - клапаиы

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
