Трубчатые радиаторы - Delta Laserline VT

Радиаторы Delta Laserline Ventil выпускаются в тех же размерах и типах, что и радиаторы Delta Laserline и обладают такими же свойствами. Основное отличие состоит в том, что в заводскую комплектацию радиаторов Delta Laserline Ventil входит вентильная вставка с предварительной регулировкой. Подключение радиатора к системе осуществляется снизу с помощью двух присоединительных патрубков с внутренним диаметром G ½ дюйма, расположенных на расстоянии 50 мм друг от друга (это не касается радиаторов, подключаемых через боковые патрубки).
В стандартном исполнении с противоположной стороны от клапанной вставки расположена приваренная крышка с внутренней резьбой G ½ дюйма для удобного монтажа воздухоотводчика G ½ дюйма, а ниже – такая же крышка, также с внутрен ней резьбой G ½ дюйма для монтажа заглушки.

+

Delta Laserline Ventil - технические данные:



Описание:

декоративный трубчатый радиатор, цельносварной с использованием лазерной сварки. Сечение внешних труб имеет D-образный профиль – для повышения тепловой мощности.
Толщина стали в соответствии с EN-442

Высота [мм]:

 от 155 до 3000 мм; высота выбраных моделей соответствует расстоянию между присоединительными патрубками чугунных радиаторов более старых моделей. По желанию клиента радиаторы могут быть изготовлены высотой от 300 до 3000 мм, с точностью до миллиметра
Длина [мм]: от 200 до 2500 мм (от 4 до 50 секций). В зависимости от типа и размера радиатора возможна поставка в одном блоке длиной до 2000 мм (данные приведены в соответствующей таблице). В случае самостоятельного монтажа на месте установки поставка радиаторов осуществляется в виде отдельных блоков вместе с заглушками, соединительными ниппелями и уплотнительными прокладками, допуск длины – от 0 до +1%
Глубина: 2-трубный: 63 мм
3-трубный: 101 мм
4-трубный: 139 мм
5-трубный: 177 мм
6-трубный: 215 мм
Подключение: присоединительные отверстия снизу 2 x G ½ дюйма (внимание: центральное подключение возможно только для радиатора с чётным количеством элементов и макс. длиной до 30 секций). Пожалуйста, указывайте в заказе способ подключения в соответствии с выбранным вариантом
Рабочее давление: 10 бар
Испыт. давление: 15 бар (заводское – 13 бар)
Макс. температура: 120°C
Цвет: стандартно – лак белого цвета RAL 9016; другие расцветки RAL – по запросу
Комплект поставки: радиатор поставляется без креплений – их необходимо заказывать отдельно, в зависимости от
типа и размера радиатора; заводская комплектация поставляется с клапанной вставкой с соединительной резьбой M 30x1,5 мм
Акессуары: заглушка и воздухоотводчик в комплекте с креплениями
Гарантия: 10 лет

      ВНИМАНИЕ: Показатели тепловой мощности радиаторов Delta Laserline Ventil идентичны показателям моделей Delta Laserline.









Размер радиаторов

Вид сбоку (тип DL2, DL3, DL4, DL5, DL6):





Вид сверху (тип DL2, DL3, DL4, DL5, DL6):





Вид спереди:


H -полная высота  (155 ÷ 3000)
L - полная длина  (200 ÷ 2500)
n - количество элементов
h - межосевое расстояние

Тепловая мощность

Тепловая мощность - Delta Laserline VT:

параметры tп / tо / tв тепловая мощность секции, Вт
2-трубные 2016 2030 2035 2040 2045 2050 2055 2057 2060 2067 2075 2090
105/75/20° C 19 38 44 50 55 60 66 67 71 78 88 103
90/70/20° C 16 32 36 41 45 50 54 56 59 65 72 85
75/65/20° C 13 25 29 33 36 40 44 45 47 52 58 68
  2097 2100 2110 2120 2150 2180 2200 2220 2250 2280 2300
105/75/20° C 110 114 125 135 168 200 222 245 279 314 338
90/70/20° C 91 94 103 112 138 165 183 202 230 259 279
75/65/20° C 73 75 82 89 111 132 147 162 184 207 223
3-трубные 3016 3030 3035 3037 3040 3042 3045 3050 3055 3057 3060 3067 3075
105/75/20° C 27 54 61 64 69 71 77 84 91 94 98 108 120
90/70/20° C 22 44 51 53 57 59 63 69 75 77 81 89 99
75/65/20° C 18 36 41 42 46 47 51 56 60 62 65 71 80
  3090 3097 3100 3107 3110 3120 3150 3180 3200 3220 3250 3280 3300
105/75/20° C 142 151 156 165 170 184 227 270 298 328 372 417 447
90/70/20° C 117 125 129 136 140 152 187 223 246 270 307 344 369
75/65/20° C 94 100 103 109 112 122 150 178 197 216 246 275 295
4-трубные 4016 4030 4035 4037 4040 4042 4045 4050 4055 4057 4060 4067 4075
105/75/20° C 34 69 79 82 89 91 98 108 117 119 126 138 153
90/70/20° C 28 57 65 68 73 75 81 89 96 98 104 114 127
75/65/20° C 23 46 52 54 59 60 65 71 77 79 83 91 101
  4090 4097 4100 4107 4110 4120 4150 4180 4200 4220 4250 4280 4300
105/75/20° C 180 192 198 209 216 233 286 339 375 411 465 519 556
90/70/20° C 149 158 163 173 178 193 236 280 309 339 383 428 459
75/65/20° C 119 127 131 138 143 154 189 224 247 271 307 343 367
5-трубные 5016 5030 5035 5037 5040 5045 5050 5055 5057 5060 5067 5075
105/75/20° C 44 85 97 100 109 121 132 144 147 155 170 189
90/70/20° C 36 70 80 83 90 100 109 119 122 128 140 156
75/65/20° C 29 56 64 66 72 80 87 95 97 103 112 125
  5090 5100 5107 5110 5120 5150 5180 5200 5220 5250 5280 5300
105/75/20° C 222 244 259 266 288 353 419 462 506 572 638 683
90/70/20° C 183 202 213 220 238 292 345 381 417 472 527 563
75/65/20° C 147 161 171 176 190 233 276 305 334 377 421 451
6-трубные 6016 6027 6030 6035 6037 6040 6042 6045 6050 6055 6057 6060 6067 6075
105/75/20° C 53 88 101 115 119 129 133 143 157 171 175 184 202 225
90/70/20° C 43 73 83 95 98 107 110 118 130 141 144 152 167 186
75/65/20° C 35 58 67 76 79 85 88 95 104 113 116 122 134 149
  6090 6097 6100 6107 6110 6120 6150 6180 6200 6220 6250 6280 6300
105/75/20° C 265 282 291 308 317 343 420 497 549 601 678 757 809
90/70/20° C 218 233 240 254 262 283 347 410 453 496 560 624 668
75/65/20° C 175 186 192 203 209 226 278 328 362 397 448 500 534

Гидравлические характеристики

НОМОГРАММЫ для определения требуемого количества точек креплений для 2-, 3-, 4-, 5-, 6-трубных радиаторов

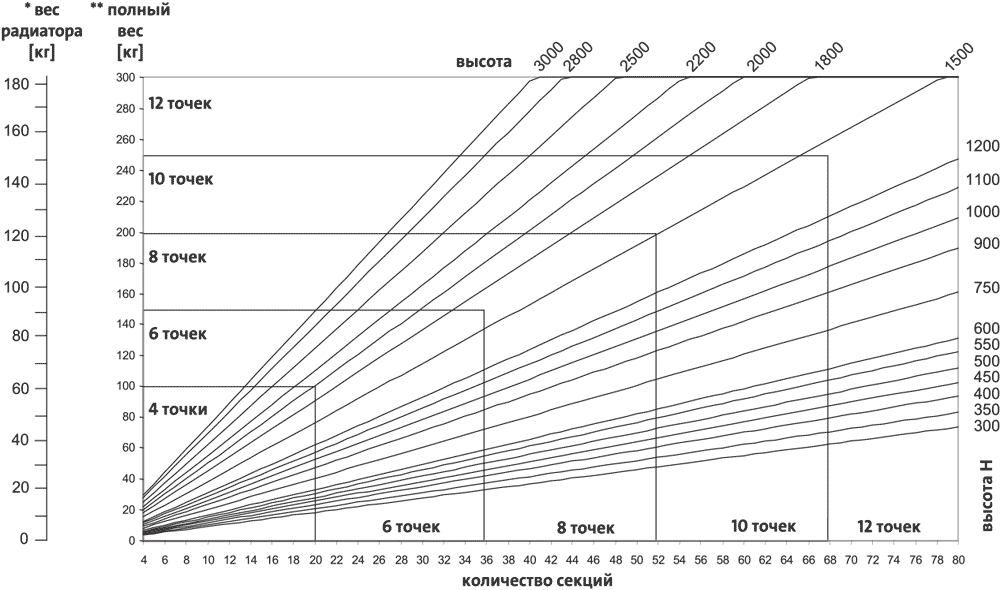

2-трубный радиатор

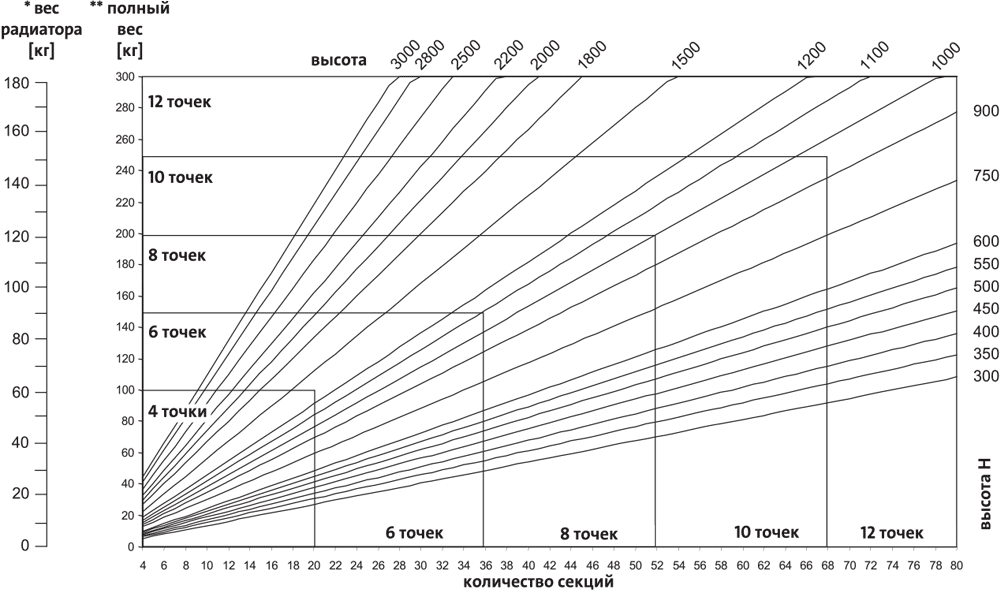

3-трубный радиатор

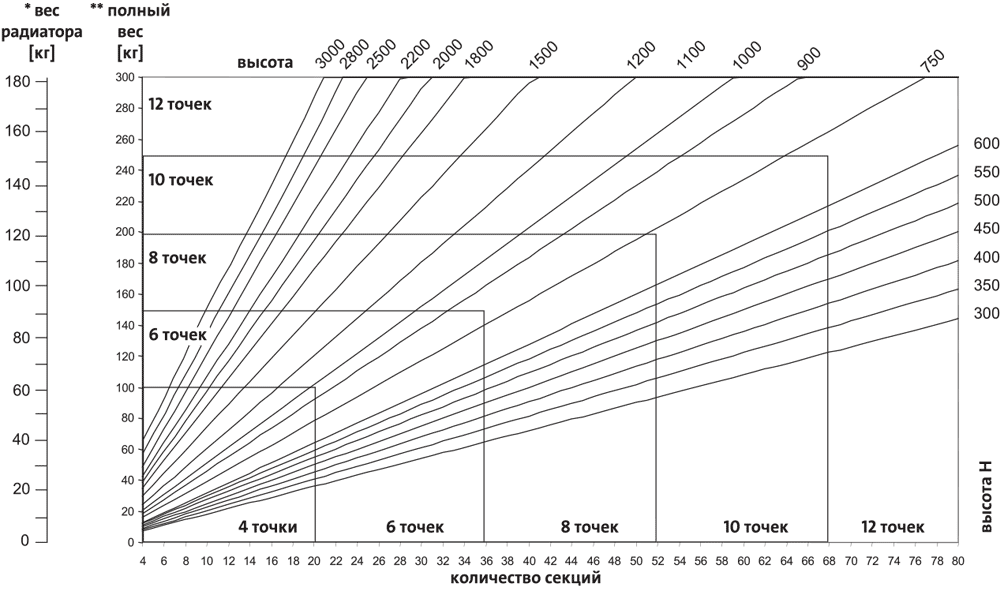

4-трубный радиатор

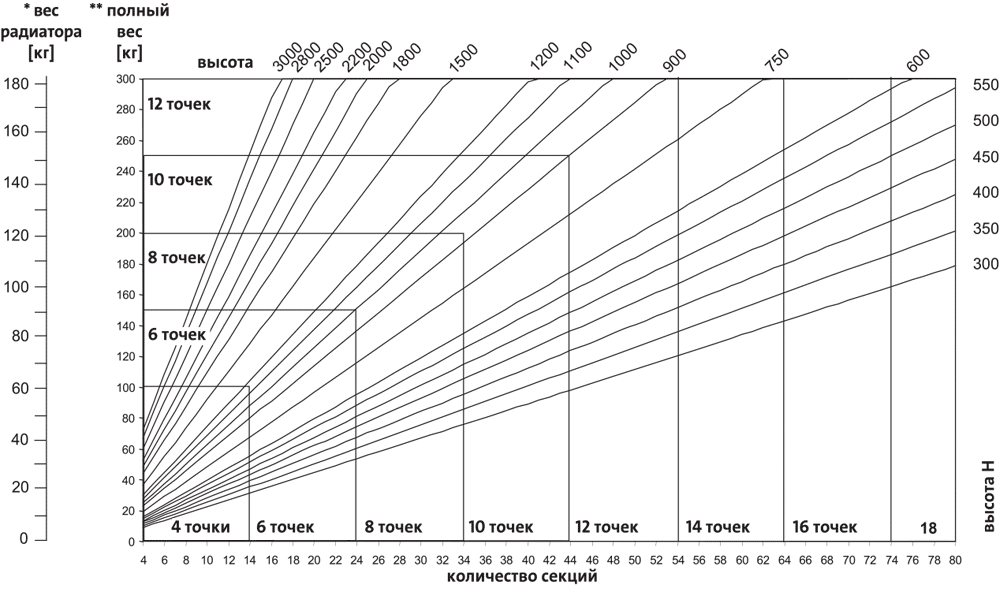

5-трубный радиатор

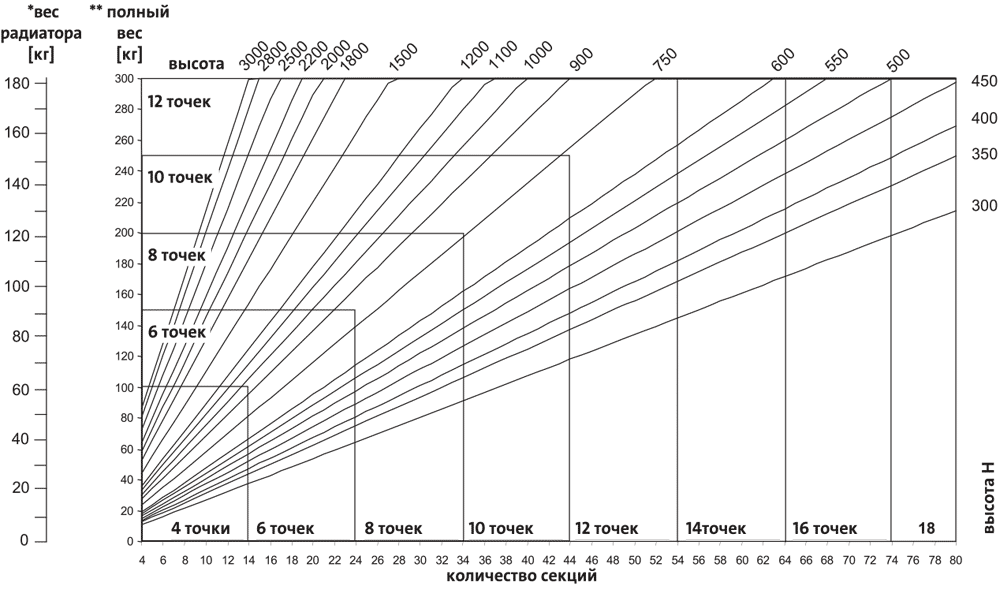

6-трубный радиатор

* Масса радиатора: масса радиатора без воды
** Общая масса: масса радиатора с водой (заполненный)

Емкость и вес

Емкость и вес - Delta Laserline Ventil:

вес, емкость и показатель степени для одной секции радиатора
2-трубные 2016 2030 2035 2040 2045 2050 2055 2057 2060 2067 2075 2090
вес, кг 0,30 0,52 0,60 0,68 0,75 0,83 0,91 0,93 0,98 1,08 1,21 1,44
емкость, л 0,27 0,40 0,44 0,49 0,53 0,57 0,62 0,63 0,66 0,72 0,80 0,93
показатель n 1,2120 1,2243 1,2269 1,2296 1,2325 1,2354 1,2384 1,2393 1,2415 1,2457 1,2513 1,2615
  2097 2100 2110 2120 2150 2180 2200 2220 2250 2280 2300
вес, кг 1,54 1,59 1,75 1,90 2,36 2,82 3,12 3,43 3,89 4,34 4,65
емкость, л 0,99 1,02 1,11 1,19 1,46 1,72 1,90 2,08 2,34 2,61 2,79
показатель n 1,2660 1,2684 1,2754 1,2823 1,3023 1,3197 1,3289 1,3356 1,3398 1,3354 1,3267
3-трубные 3016 3030 3035 3037 3040 3042 3045 3050 3055 3057 3060 3067 3075
вес, кг 0,45 0,78 0,89 0,91 1,00 1,03 1,12 1,23 1,34 1,38 1,46 1,60 1,79
емкость, л 0,39 0,57 0,64 0,66 0,70 0,72 0,76 0,83 0,89 0,91 0,96 1,04 1,15
показатель n 1,2227 1,2270 1,2330 1,2347 1,2388 1,2405 1,2445 1,2499 1,2552 1,2568 1,2604 1,2669 1,2750
  3090 3097 3100 3107 3110 3120 3150 3180 3200 3220 3250 3280 3300
вес, кг 2,13 2,28 2,36 2,46 2,59 2,81 3,49 4,17 4,62 5,07 5,75 6,43 6,88
емкость, л 1,34 1,42 1,47 1,55 1,60 1,73 2,11 2,49 2,75 3,01 3,39 3,78 4,03
показатель n 1,2881 1,2934 1,2961 1,3009 1,3034 1,3101 1,3264 1,3369 1,3408 1,3421 1,3393 1,3307 1,3218
4-трубные 4016 4030 4035 4037 4040 4042 4045 4050 4055 4057 4060 4067 4075
вес, кг 0,61 1,05 1,20 1,22 1,35 1,37 1,49 1,64 1,79 1,84 1,94 2,14 2,39
емкость, л 0,51 0,75 0,84 0,86 0,92 0,95 1,01 1,09 1,17 1,20 1,26 1,37 1,51
показатель n 1,2222 1,2297 1,2390 1,2417 1,2479 1,2505 1,2564 1,2644 1,2720 1,2742 1,2793 1,2881 1,2986
  4090 4097 4100 4107 4110 4120 4150 4180 4200 4220 4250 4280 4300
вес, кг 2,84 3,04 3,14 3,24 3,44 3,74 4,64 5,53 6,13 6,73 7,63 8,53 9,12
емкость, л 1,76 1,87 1,93 2,04 2,10 2,27 2,77 3,27 3,61 3,94 4,45 4,95 5,29
показатель n 1,3147 1,3207 1,3237 1,3288 1,3314 1,3378 1,3504 1,3541 1,3526 1,3485 1,3387 1,3260 1,3169
5-трубные 5016 5030 5035 5037 5040 5045 5050 5055 5057 5060 5067 5075
вес, кг 0,76 1,30 1,49 1,54 1,67 1,86 2,04 2,23 2,29 2,42 2,66 2,97
емкость, л 0,63 0,93 1,03 1,06 1,14 1,24 1,34 1,45 1,48 1,55 1,69 1,86
показатель n 1,2413 1,2410 1,2488 1,2510 1,2562 1,2634 1,2702 1,2767 1,2786 1,2829 1,2905 1,2997
  5090 5100 5107 5110 5120 5150 5180 5200 5220 5250 5280 5300
вес, кг 3,53 3,91 4,15 4,28 4,65 5,77 6,88 7,63 8,38 9,49 10,61 11,35
емкость, л 2,17 2,38 2,52 2,59 2,80 3,42 4,04 4,46 4,87 5,50 6,12 6,53
показатель n 1,3139 1,3220 1,3267 1,3290 1,3350 1,3469 1,3504 1,3486 1,3437 1,3312 1,3131 1,2985
6-трубные 6016 6027 6030 6035 6037 6040 6042 6045 6050 6055 6057 6060 6067 6075
вес, кг 0,93 1,41 1,57 1,86 1,92 2,02 2,08 2,24 2,46 2,68 2,75 2,91 3,20 3,58
емкость, л 0,75 1,03 1,11 1,23 1,27 1,35 1,39 1,48 1,60 1,73 1,76 1,85 2,01 2,22
показатель n 1,2359 1,2350 1,2523 1,2585 1,2603 1,2645 1,2663 1,2703 1,2759 1,2813 1,2829 1,2865 1,2929 1,3008
  6090 6097 6100 6107 6110 6120 6150 6180 6200 6220 6250 6280 6300
вес, кг 4,24 4,53 4,69 4,98 5,14 5,58 6,92 8,25 9,15 10,04 11,37 12,71 13,60
емкость, л 2,59 2,75 2,84 3,00 3,10 3,33 4,08 4,82 5,31 5,81 6,55 7,29 7,79
показатель n 1,3131 1,3179 1,3203 1,3245 1,3266 1,3321 1,3433 1,3467 1,3446 1,3389 1,3236 1,3002 1,2800

Способы подсоединения

Способы подсоединения - Delta Laserline Ventil:

Трубчатые радиаторы Delta Laserline Ventil в стандартной комплектации имеют 2 нижних присоединительных патрубка с внутренней резьбой G . дюйма:

нижнее подключение; 1 и 2 секция

нижнее подключение; 1 и последняя секция

нижнее подключение; центральное только четное количество секций!

Важно: В заказе обязательно необходимо указать вариант подключения!

Крепления

Аксессуары - Purmo Delta Laserline:

комплект настенных кронштейнов для трубчатых радиаторов высотой 265 –3000 мм

4-секционный комплект, 6-секционный комплект
Комплект включает дюбеля, крепежные винты, заглушку и воздухоотводчик; расстояние радиатора от стены: 31 или 41 мм

комплект настенных кронштейнов для трубчатых радиаторов высотой 265 –3000 мм

Комплект включает заглушку и воздухоотводчик; расстояние радиатора от стены: 30 –50 мм

напольная стойка SK 2 для трубчатых радиаторов высотой 300–000 мм

настенный кронштейн WK 155 для трубчатых радиаторов высотой 155 мм

расстояние радиатора от стены: 40 мм; нагрузка: до 250 кг

напольная стойка FK4 для трубчатых радиаторов высотой 155 мм

регулируемая высота относительно пола 170 –290 мм

декоративная защита для стойки SK2

(для чистого пола)  пластмасса

декоративная защита для стойки FK4

пластмасса

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3
