Трубчатые радиаторы - Delta Column Bench V

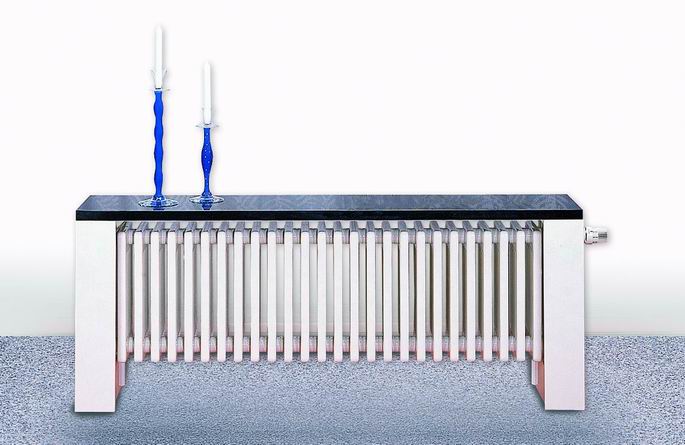

Радиаторы Delta Column Bench V –наше предложение для взыскательных клиентов, представлящее идеальное для использования в быту сочетание радиатора и скамьи. Если другие радиаторы Delta лишь ненавязчиво украшают интерьер помещения, эти радиаторы притягивают взгляд своим дизайнерским решением. Разработанные известными архитекторами, элегантные и функциональные, они в равной степени привлекательны и уникальны. Верхняя панель, выполненная из дерева или мрамора, представляет собой дополнительный декоративный элемент, подчеркивающий изысканность спроектированного помещения. Хорошо продуманное решение невидимого снаружи подсоединения к системе также способствует повышению эстетических характеристик данного радиатора. Прочие преимущества радиаторов Delta расширяют возможность поиска соответствующего решения для интерьеров любого типа. Высококачественная покраска в цвета из палитры RAL открывает широкие возможности колористического решения. Огромный выбор вариантов исполнения различной высоты и длины позволяет подобрать идеальный вариант радиатора для проектируемого пространства.

+

Delta Column Bench V:

Описание:

декоративный трубчатый радиатор, цельносварной с использованием лазера. Сечение внешних труб с D-образным профилем обеспечивает повышенную тепловую мощность. С 4-трубными или 5-трубными вертикальными секциями.
Толщина стали в соответствии с EN-442

Высота [мм]:

 490 (300)*, 540 (350)*
Длина [мм]: 1100 (1000)*, 1300 (1200)*, 1500 (1400)*
Глубина: 224 мм (4-трубный) и 262 мм (5-трубный).
Подключение: подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; вывод – справа снизу в крайней секции G ½ дюйма; радиатор Column Bench V
укомплектован термостатической клапанной вставкой с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – слева вверху; воздушный клапан с резьбой G ½ дюйма – с правой стороны сверху.
Рабочее давление: 10 бар
Цвет: белый RAL 9016; другие цвета RAL – на заказ; возможна поставка радиатора и комплекта декоративных защитных элементов в разных расцветках RAL.
Комплект поставки: комплектная поставка с кронштейнами и набором декоративных элементов, без верхней декоративной панели (поставляется на заказ, в зависимости от желания клиента)
Крепление: декоративный комплект для монтажа на полу и для маскировки подключений радиатора с возможностью установки верхней декоративной панели у
клиента.
Упаковка: транспортировочная упаковка, не загрязняющая окружающую среду, с защитой краев, упаковка в термоусадочную пленку.
Гарантия: 10 лет

* размеры указаны для комплекта без верхней декоративной панели; размеры радиатора приведены отдельно в скобках.

Размер радиаторов

вид спереди

вид сбоку

H - высота радиатора
L - длина радиатора
B - ширина радиатора
Lp - расстояние между патрубками
n - количество секций
o - воздухоотводчик

Тепловая мощность

H [мм]
кол-во труб в секции
B [мм] 		300 350
4
139 		5
177 		4
139 		5
177
тип DBV4030.. DBV5030.. DBV4035.. DBV5035..
кол-во секций
L [мм] 		[W] [W] [W] [W]
20
1000 (1100) 		912
740
483 		1120
907
590 		1040
843
548 		1280
1035
671
24
1200 (1300) 		1094
888
579 		1344
1089
708 		1248
1011
657 		1536
1242
805
28
1400 (1500) 		1277
1036
676 		1568
1270
826 		1456
1180
767 		1792
1449
939
Тепловая мощность радиаторов (Вт) в соответствии со стандартом EN 442 для параметров 75/65/20˚C, 70/55/20˚C и 55/45/20˚C.
коэффициент n 1,2297 1,2410 1,2390 1,2488

Гидравлические характеристики

Гидравлические характеристики - Delta Bench:

Гидравлическая характеристика радиатора с клапанной вставкой Oventrop
с нижним подключением, для отклонения пропорциональности 2 K

Пред-настройка kv
1 0,047
2 0,126
3 0,269
4 0,417
5 0,6
6 0,7



Емкость и вес

Емкость и вес -  Delta Column Bench V:

вес [кг]
20
1000 (1100) 		31,0 37,0 35,0 42,0
24
1200 (1300) 		36,0 42,0 40,0 48,0
28
1400 (1500) 		40,0 47,0 45,0 54,0
объем
20
1000 (1100) 		15,0 18,6 16,8 20,6
24
1200 (1300) 		18,0 22,4 20,2 24,6
28
1400 (1500) 		21,0 26,1 23,6 28,9

Способы подсоединения

Способы подсоединения - Delta Column Bench V:

подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; вывод – справа снизу в крайней секции G ½ дюйма; радиатор Column Bench V
укомплектован термостатической клапанной вставкой с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – слева вверху; воздушный клапан с резьбой G ½ дюйма – с правой стороны сверху.





Крепления

Крепление -  Delta Column Bench V:

декоративный комплект для монтажа на полу и для маскировки подключений радиатора с возможностью установки верхней декоративной панели у клиента.



Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Термостатическая головка Purmo DTW30

Термостатическая головка Purmo DTW30
PDF: 0.10 MB
Загрузить файл Посмотреть

Технический каталог - клапаиы

Технический каталог - клапаиы
PDF: 0.38 MB
Загрузить файл Посмотреть

Гигиенический сертификат- pадиаторы гигиеническиe, Delta

Гигиенический сертификат- pадиаторы гигиеническиe, Delta
PDF: 0.25 MB
Загрузить файл Посмотреть

Purmo Group обеспечивает гарантию 10 лет на радиаторы PURMO.
