Конвекторы - Aura Bench

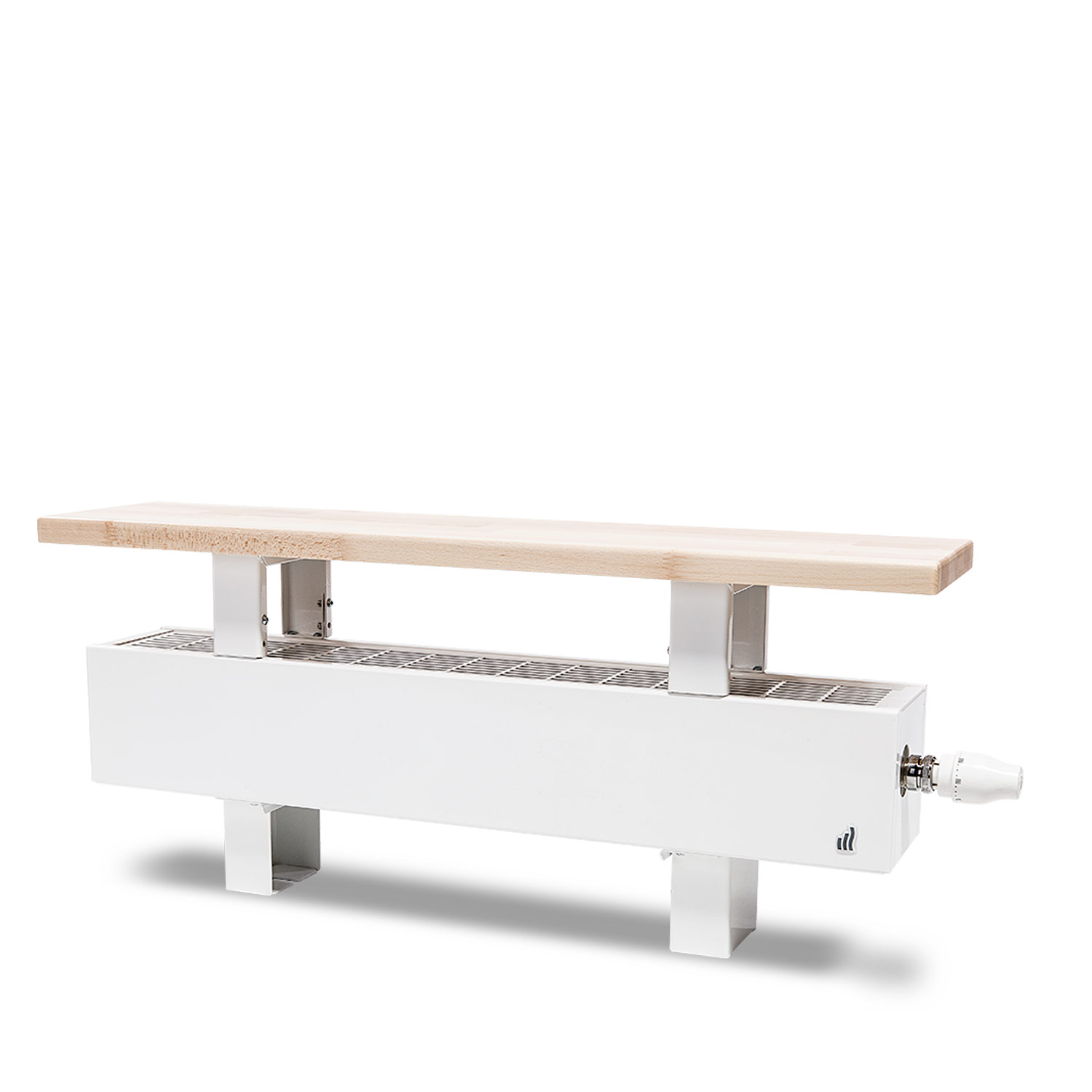

Конвекторы Aura Bench представлены только в версии со стойками, устанавливаемыми на готовом полу. В состав комплекта также входят кронштейны для крепления скамейки, которая заказывается отдельно. Используемый материал – лакированный бук. Другие материалы и тип отделки скамейки доступны по заказу. Длина и ширина деревянной скамейки в коде заказа соответствует длине и ширине батареи отопления.

+
Ширина: 146, 186, 236 мм
Длина: от 800 до 2200 мм
Высота: 140, 240, 280 мм
Диаметр присоединения: 2 x G ½" - внутренняя резьба
Рабочее давление:  10 бар
Испытательное давление: 15 бар (заводское – 13 бар)
Максимальная температура: 110°C

Размер радиаторов

Typ 140

Typ 240

Typ 280

Вид сбоку (без скамейки)

Тепловая мощность

высота 140 мм

L
общая длина [мм]
параметры tп / tо / tв [°C] B – ширина [мм]
146 186 236
800 105/75/20 788 1151 1500
90/70/20 644 940 1225
75/65/20 506 739 963
1000 105/75/20 984 1439 1874
90/70/20 804 1176 1531
75/65/20 632 924 1203
1200 105/75/20 1181 1726 2249
90/70/20 965 1410 1838
75/65/20 758 1108 1444
1400 105/75/20 1416 2075 2706
90/70/20 1157 1695 2210
75/65/20 909 1332 1737
1600 105/75/20 1651 2424 3162
90/70/20 1349 1980 2583
75/65/20 1060 1556 2030
2000 105/75/20 2123 3120 4073
90/70/20 1734 2549 3328
75/65/20 1363 2003 2615
2200 105/75/20 2358 3469 4530
90/70/20 1927 2834 3700
75/65/20 1514 2227 2908

Емкость и вес

высота [мм] 140 240 280
ширина [мм] 146 186 236 146 186 236 146 186 236
вес конвектора WDF [кг/м] 11,5 13,3 15,2 14,6 16,5 18,5 15,9 17,8 19,8
вес скамейки WZD [кг/м] 4,3 5,3 6,4 4,3 5,3 6,4 4,3 5,3 6,4
объем [л/м] 0,7 1,1 1,5 0,7 1,1 1,5 0,7 1,1 1,5

Гидравлические характеристики

Способы подсоединения

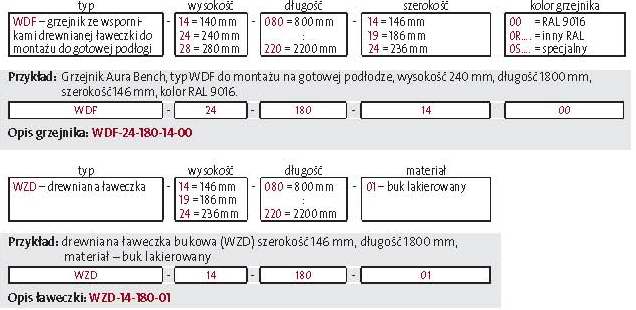

Sposób zamawiania

Аксессуары

Akcesoria do grzejników konwektorowch Aura:

Корректировочный коэффициент

темп. воды
на подаче
[°C]
темп.
воздуха
[°C]
n=1,3     темп. обратной воды [°C ]
35 40 45 50 55 60 65 70 75 80 85 90 95
105 15 0,91 1,02 1,13 1,22 1,32 1,41 1,50 1,59 1,67 1,76 1,84 1,92 2,00
20 0,76 0,87 0,98 1,08 1,17 1,26 1,35 1,44 1,52 1,61 1,69 1,77 1,85
24 0,63 0,75 0,86 0,96 1,06 1,15 1,24 1,32 1,41 1,49 1,57 1,65 1,73
100 15 0,87 0,98 1,08 1,17 1,26 1,35 1,44 1,52 1,61 1,69 1,77 1,85 1,93
20 0,72 0,83 0,93 1,03 1,12 1,21 1,30 1,38 1,46 1,54 1,62 1,70 1,77
24 0,60 0,72 0,82 0,92 1,01 1,10 1,18 1,27 1,35 1,43 1,50 1,58 1,66
95 15 0,83 0,93 1,03 1,12 1,21 1,30 1,38 1,46 1,54 1,62 1,70 1,77
20 0,69 0,79 0,89 0,98 1,07 1,16 1,24 1,32 1,40 1,48 1,55 1,63
24 0,57 0,68 0,78 0,87 0,96 1,04 1,13 1,21 1,29 1,36 1,44 1,51
90 15 0,79 0,89 0,98 1,07 1,16 1,24 1,32 1,40 1,48 1,55 1,63
20 0,65 0,75 0,84 0,93 1,02 1,10 1,18 1,26 1,33 1,41 1,48
24 0,53 0,64 0,73 0,82 0,91 0,99 1,07 1,15 1,22 1,30 1,37
85 15 0,75 0,84 0,93 1,02 1,10 1,18 1,26 1,33 1,41 1,48
20 0,61 0,71 0,80 0,88 0,96 1,04 1,12 1,20 1,27 1,34
24 0,50 0,60 0,69 0,78 0,86 0,94 1,01 1,09 1,16 1,23
80 15 0,71 0,80 0,88 0,96 1,04 1,12 1,20 1,27 1,34
20 0,57 0,66 0,75 0,83 0,91 0,99 1,06 1,13 1,20
24 0,46 0,56 0,65 0,73 0,81 0,88 0,96 1,03 1,10
75 15 0,66 0,75 0,83 0,91 0,99 1,06 1,13 1,20
20 0,53 0,62 0,70 0,78 0,86 0,93 1,00 1,07
24 0,43 0,52 0,60 0,68 0,76 0,83 0,90 0,96
70 15 0,62 0,70 0,78 0,86 0,93 1,00 1,07
20 0,50 0,58 0,66 0,73 0,80 0,87 0,94
24 0,40 0,48 0,56 0,63 0,70 0,77 0,84
65 15 0,58 0,66 0,73 0,80 0,87 0,94
20 0,46 0,54 0,61 0,68 0,75 0,81
24 0,36 0,44 0,51 0,58 0,65 0,71
60 15 0,54 0,61 0,68 0,75 0,81
20 0,42 0,49 0,56 0,63 0,69
24 0,33 0,40 0,47 0,53 0,60
55 15 0,49 0,56 0,63 0,69
20 0,38 0,45 0,51 0,57
24 0,29 0,36 0,42 0,48
50 15 0,45 0,51 0,57
20 0,34 0,40 0,46
24 0,26 0,32 0,37
45 15 0,40 0,46
20 0,30 0,35
24 0,22 0,27

Пример:
Конвектор: WKE-14-100-18-00, тепловая мощность 75/65/20 °C: QN = 924 Вт
Температура воды на подаче: 70 °C
Температура обратной воды: 55 °C
Температура воздуха: 20 °C
Корректировочный коэффициент K1 = 0,80
Рассчитанная тепловая мощность: Q = QN x K1 = 924 Вт x 0,80 = 739 Вт
Конвектор WKE-14-100-18-00 при рабочих параметрах 70/55/20 °C сможет обеспечить тепловую мощность, равную 739 Вт.

Технический каталог система теплого пола и трубной разводки Purmo (04.2018)

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
