Стальные радиаторы - выс. 200 мм - PURMO Ramo Ventil Compact

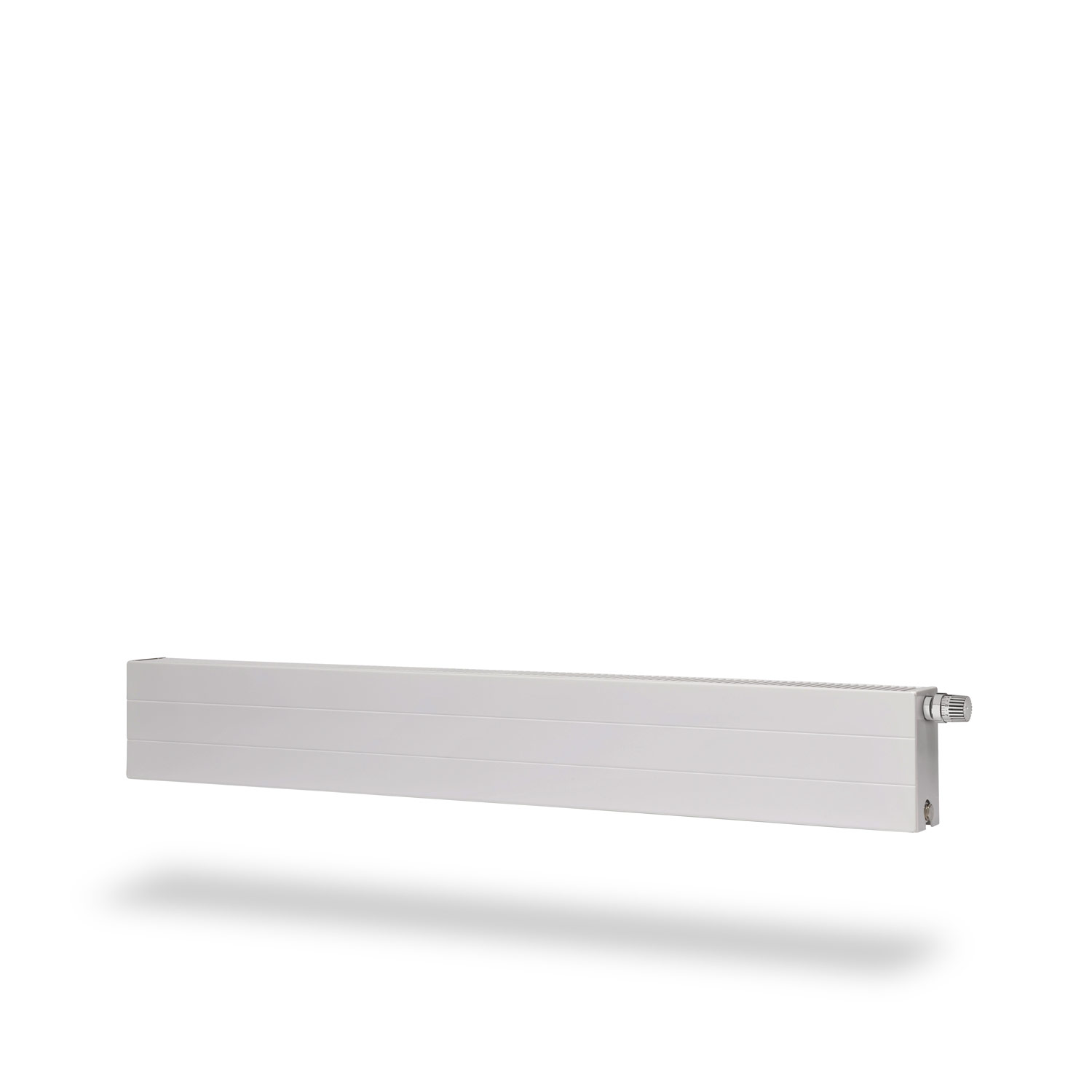

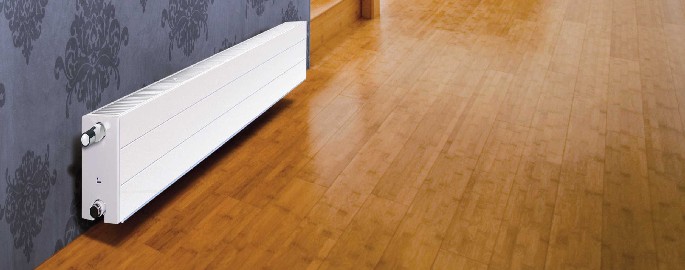

 Стальной радиатор Purmo Ramo Ventil Compact подключается снизу или сбоку. Отличается идеально гладкой передней панелью, которая покрыта лёгкими горизонтальными углублениями по всей длине радиатора. Благодаря этому удаётся получить не только эффективное, но и эстетически привлекательное обогревательное решение. Благодаря современной стилистике и широкой гамме доступных цветов этот настенный или напольный радиатор необычайно универсален – подходит как к современным, так и к классическим помещениям.

Два вентиля для подключения ½” размещены внизу, что позволяет скрыть установку.




+

Технические данные:

Материал: высококачественная низкоуглеродистая холоднокатная сталь
Рабочее давление: 10 бар
Максимальная температура: 110°C
Аксессуары: термостатический вкладыш с предварительной регулировкой
Подготовка поверхности: дробеструйная очистка, обезжиривание, фосфатирование, промывка деминерализованной водой,  KTL II – катофорез второго поколения
Cертификация: PN EN 442, ISO 9001, ISO 14001
Применение: Закрытые независимые системы отопления, смонтированные из стальных, медных или пластмассовых труб с антидиффузионным баръером
Гарантия: 10  лет

Толщина стали в соответствии с EN-442

Модель доступна в более чем 200 цветах из гаммы RAL



Размер радиаторов

Bиды сбоку:




Bиды сбоку - настенные крепления:




H - высота 200mm
L - длина (600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000mm)



Тепловая мощность


длина [мм] 		параметры tz  / tp  / ti тип
RCV 21 s RCV 22 RCV 33 RCV 44
400 90/70/20 ˚C
75/65/20 ˚C

500 90/70/20 ˚C
75/65/20 ˚C
600 90/70/20 ˚C 431 588 828 1054
75/65/20 ˚C 341 467 654 829
700 90/70/20 ˚C 504 686 965 1230
75/65/20 ˚C 398 545 763 967
800 90/70/20 ˚C 574 783 1103 1405
75/65/20 ˚C 454 622 872 1105
900 90/70/20 ˚C 646 881 1241 1581
75/65/20 ˚C 511 700 981 1243
1000 90/70/20 ˚C 719 979 1379 1756
75/65/20 ˚C 568 778 1090 1381
1100 90/70/20 ˚C 791 1077 1517 1932
75/65/20 ˚C 625 856 1199 1519
1200 90/70/20 ˚C 863 1175 1655 2107
75/65/20 ˚C 682 934 1308 1657
1400 90/70/20 ˚C 1006 1370 1931 2458
75/65/20 ˚C 795 1089 1526 1933
1600 90/70/20 ˚C 1150 1567 2207 2811
75/65/20 ˚C 909 1245 1744 2210
1800 90/70/20 ˚C 1293 1762 2483 3162
75/65/20 ˚C 1022 1400 1962 2486
2000 90/70/20 ˚C 1437 1958 2758 3513
75/65/20 ˚C 1136 1556 2180 2762
2300 90/70/20 ˚C 1652 2251 3172 4039
75/65/20 ˚C 1306 1789 2507 3176
2600 90/70/20 ˚C 1869 2545 3586 4567
75/65/20 ˚C 1477 2023 2834 3591
3000 90/70/20 ˚C 2156 2937 4138 5269
75/65/20 ˚C 1704 2334 3270 4143
Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C
[Вт/м] 105/75/20 ˚C
показатель n 		875
1,3340 		1187
1,3030 		1680
1,3350 		2149
1,3640

Емкость и вес

ёмкость: л/м

радиатор тип
21s 22 33 44
Ventil Compact 2,5 2,5 3,8 5,0
Plan Ventil Compact 2,5 2,5 3,8 5,0
Ramo Ventil Compact 2,5 2,5 3,8 5,0
Plan Ventil Compact D 2,5 2,5 3,8 5,0
Ramo Ventil Compact D 2,5 2,5 3,8 5,0

вес: кг/м

радиатор тип
21s 22 33 44
Ventil Compact 10,8 13,6 20,3 27,0
Plan Ventil Compact 12,6 15,5 22,2 28,8
Ramo Ventil Compact 12,6 15,5 22,2 28,8
Plan Ventil Compact D 14,6 17,6 24,3 30,9
Ramo Ventil Compact D 14,6 17,6 24,3 30,9

Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора

Гидравлические характеристики

Радиаторы типа Purmo Ramo снабжены вмонтированным термостатическим клапаном, и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.

Пример подбора предварительной настройки:

Данные:

  • потребность в тепле - Qc = 1160 Вт
  • перепад температур - Δt = 20 K (80/60oC)
  • потеря напора - Δp = 6 кПа = 6000 Па
  • перерасчетная потеря - C = 1,163

Расчеты:

  • поток массы

q = Qc / C * Δt  = 1160 / 1,163 * 20 = 50 кг/ч

Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.





Способы подсоединения

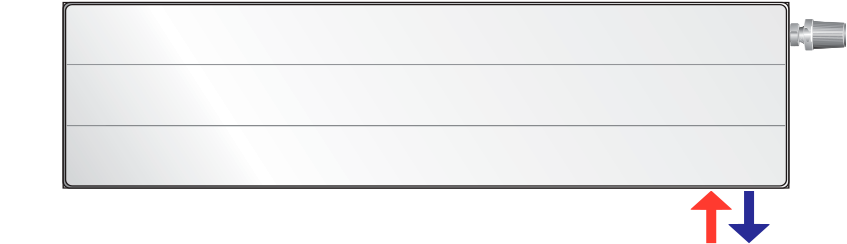

нижнее подсоединение

Применяется для радиаторов, запитываемых снизу. Ось питательной трубы всегда расположена в 80 мм от боковой грани радиатора, а ось обратной трубы – в 30 мм.Обратное подсоединение приводит к снижению тепловой мощности радиатора более чем на 30%.

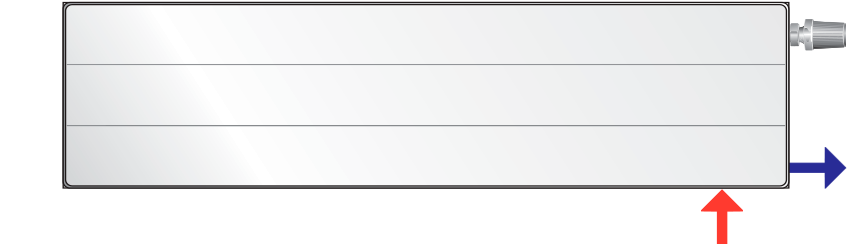

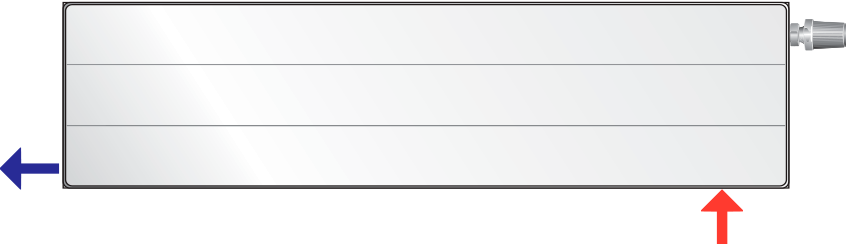

промежуточное подсоединение

Радиаторы, запитываемые снизу, можно подсоединять одновременно к боковым и нижним патрубкам. Возможны промежуточные решения: боковое и диагональное, представленные на рисунках.

Крепления

Вид сверху

Вид спереди

высота 200 мм
панельный радиатор длина мм количество стоек
600 – 1600 2
1800 – 2300 3
2600 – 3000 4



набор рельсовых кронштейнов для панельныx радиаторов типа: RCV21s, RCV22, RCV33

Стойка для панельных радиаторов с конвекционным элементом: RCV21s, RCV22, RCV33, RCV44

Расстояние от радиатора до стены – произвольное

Максимальная нагрузка на одну стойку:

вертикальная – 200 кг
отрывающая – 35 кг

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
  95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
  90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
  85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
  80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
  75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
  90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
  85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
  80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
  75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
  70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
