Вертикальные декоративные радиаторы - Narbonne V

«Narbonne V» и  «Narbonne V VT» –элегантное решение для современных помещений
Постоянно расширяющееся коммерческое предложение фирмы «PURMO» обогатилось за счёт декоративных моделей «Narbonne V» и «Narbonne V VT». Эти радиаторы производятся в Австрии и оттуда попадают на наш рынок, а кроме того в большинство стран Западной Европы, а также в Россию, Литву и Украину. Благодаря элегантному и современному внешнему виду они находят применение в различных помещениях.
Радиаторы «Narbonne V» и «Narbonne V VT» часто выбирают клиенты, обустраивающие офисы и магазины, но также и те, кто устанавливает их в квартирах и односемейных домах. Ведь они специально спроектированы с мыслью об отоплении помещений с большой площадью остекления, а также таких, где трудно поместить радиатор под подоконником, но зато имеется участок стены, на котором можно выставить радиатор на обозрение в качестве элемента оформления. Забота об эстетике и законченность внешнего вида – это крупные козыри новых радиаторов.   Цвет радиатора можно без труда подобрать к эстетическим особенностям помещения – в нашем распоряжении все цвета из богатой цветовой шкалы RAL.
Радиаторы «Narbonne» и «Narbonne VT», так же, как и панельные радиаторы, нельзя использовать в стандартном исполнении в помещениях с повышенной влажностью – например, в ванных комнатах, бассейнах или прачечных.
Очень важным вопросом является также вид подсоединения радиатора – мы должны учесть это при покупке:
  • «Narbonne V» - радиатор с боковым подсоединением;
  • «Narbonne V VT» – радиатор, приспособленный к запитке со стороны пола; он снабжён клапанным вкладышем.

Материалом, из которого изготавливаются эти радиаторы, являются стальные профили прямоугольного сечения с толщиной стенок 1,5 мм Модели «Narbonne» и «Narbonne VT» можно купить только по заказу.
Фирма «Rettig Heating» располагает крупнейшей в Польше сетью дистрибьюции всех видов радиаторов «Purmo», включающей в себя свыше ста авторизованных дистрибьюторов и несколько сотен пунктов продажи, поэтому подача заказа в любом месте Польши не должна составлять ни малейшей проблемы.
На эти радиаторы предоставляется десятилетняя гарантия, кроме того они имеют аттестаты и допуски по качеству большинства стран Западной Европы.

+
Материал: стальной канал прямоугольного сечения
Высота радиаторов: 1600, 1800, 2000, 2200 мм;
Длина радиаторов: 142, 214, 286, 358, 430, 502, 574, 646, 718, 790, 862 мм;

Максимальное рабочее давление:



5 бар - стандартное исполнение
8 бар - исполнение, рассчитанное на высокое давление
Максимальная температура: 110 °C
Окраска:  oбработка поверхностей: KTL катофорез
oкончательная окраска:  электростатическое напыление
Производство: соответствующее EN ISO 9001
Цвет: RAL 9016, прочие – на заказ
Декларация соответствия: PN-EN 442
Гарантия: 10 лет

Размер радиаторов

тип NV 10

тип NV 11

тип NV 20

тип NV 21

Вид спереди

NV 10, NV 11, NV 20, NV 21

H - высота [мм]
L - длина [мм]

Тепловая мощность

L
длина [мм]
параметры
tп  / tо  / tв
высота 1600 мм высота 1800 мм
10 11 20 21 10 11 20 21
142 (2) 90/70/20 ˚C
75/65/20 ˚C
319
247
361
281
538
416
583
452
363
281
403
314
605
469
657
509
214 (3) 90/70/20 ˚C
75/65/20 ˚C
480
372
544
424
811
627
879
681
547
424
607
473
911
706
991
768
286 (4) 90/70/20 ˚C
75/65/20 ˚C
642
497
727
566
1085
839
1176
911
731
566
811
632
1219
944
1324
1026
358 (5) 90/70/20 ˚C
75/65/20 ˚C
803
622
909
708
1358
1050
1471
1140
914
708
1015
791
1526
1182
1659
1285
430 (6) 90/70/20 ˚C
75/65/20 ˚C
964
747
1092
851
1631
1261
1767
1369
1098
851
1220
950
1832
1419
1992
1543
502 (7) 90/70/20 ˚C
75/65/20 ˚C
1126
872
1275
993
1904
1472
2063
1598
1282
993
1424
1109
2139
1657
2325
1801
574 (8) 90/70/20 ˚C
75/65/20 ˚C
1288
998
1458
1136
2176
1683
2360
1828
1466
1136
1628
1268
2446
1895
2659
2060
646 (9) 90/70/20 ˚C
75/65/20 ˚C
1450
1123
1641
1278
2449
1894
2655
2057
1650
1278
1832
1427
2752
2132
2992
2318
718 (10) 90/70/20 ˚C
75/65/20 ˚C
1611
1248
1824
1421
2722
2105
2951
2286
1834
1421
2036
1586
3059
2370
3325
2576
790 (11) 90/70/20 ˚C
75/65/20 ˚C
1772
1373
2006
1563
2995
2316
3246
2515
2017
1563
2240
1745
3366
2608
3659
2835
862 (12) 90/70/20 ˚C
75/65/20 ˚C
1934
1498
2190
1706
3268
2527
3543
2745
2202
1706
2444
1904
3672
2845
3992
3093
Тепловая мощность конвекторов (Вт) согласно стандарту EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C.
[Вт/м] 105/75/20 ˚C 2735 3084 4631 5012 3114 3444 5197 5649
показатель n 1,40 1,37 1,41 1,40 1,40 1,37 1,40 1,40

Емкость и вес

высота: 1600 1800
NV 10 11  20 21 10 11 20 21
вес: 44,5  63,4 85,4  104,4  49,6  68,5   95,5 114,4
емкость: 11,4  11,4 22,7  22,7  12,5  12,5  24,3 24,3
высота: 2000 2200
NV 10 11  20 21 10 11 20 21
вес: 54,8 73,7 105,5 124,4 59,7 78,8 115,5 134,4
емкость: 13,9 13,9 27,7 27,7 15,2 15,2 30,5 30,5

Вес указан в кг. на 1 метр длины радиатора
Водяная емкость приведена в dm3 на 1 метр длины радиатора

Гидравлические характеристики

Гидравлические характеристики

Сопротивление течению воды через радиатор зависит от её массового расхода.
Для однопанельных радиаторов типа C11и H10 падение давления в радиаторе описывается уравнением:
Δp= 0,0160 * q          Kv = 2,5 m3/h
Для многопанельных радиаторов типа C21s, C22и C33,а также H20 и H30 падение давления в радиаторе описывается уравнением:
Δp= 0,0105 * q       Kv = 3,1 m3/h,
где:
Δp- сопротивление течению воды через радиатор, выраженное в паскалях [Пa]
q - массовый расход воды, проходящей через радиатор, выраженный в килограммах в час [кг/ч]

Способы подсоединения

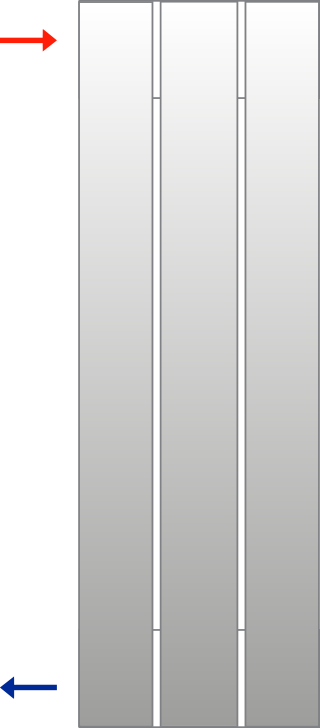

Боковое присоединение

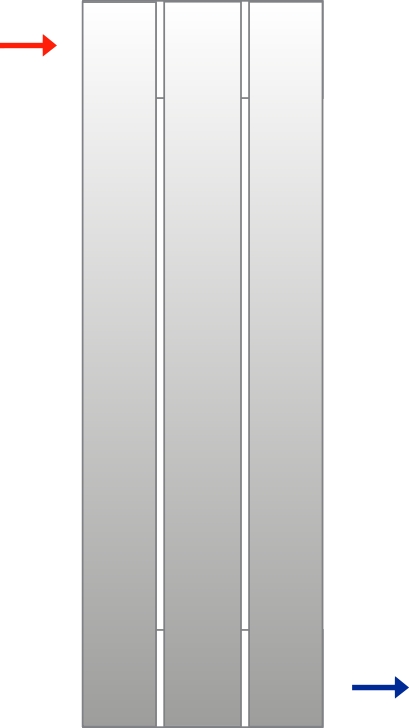

Седловидное подсоединение

Перекрёстное подсоединение

Крепления

Крепления WA10

Крепления WA11

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Технический каталог система теплого пола и трубной разводки Purmo (04.2018)

Технический каталог - клапаиы

Purmo Group обеспечивает гарантию 10 лет на радиаторы PURMO.


На все электрические компоненты распространяется гарантия 2 года.
