«Narbonne V» и «Narbonne V VT» –элегантное решение для современных помещений
Постоянно расширяющееся коммерческое предложение фирмы «PURMO» обогатилось за счёт декоративных моделей «Narbonne V» и «Narbonne V VT». Эти радиаторы производятся в Австрии и оттуда попадают на наш рынок, а кроме того в большинство стран Западной Европы, а также в Россию, Литву и Украину. Благодаря элегантному и современному внешнему виду они находят применение в различных помещениях.
Радиаторы «Narbonne V» и «Narbonne V VT» часто выбирают клиенты, обустраивающие офисы и магазины, но также и те, кто устанавливает их в квартирах и односемейных домах. Ведь они специально спроектированы с мыслью об отоплении помещений с большой площадью остекления, а также таких, где трудно поместить радиатор под подоконником, но зато имеется участок стены, на котором можно выставить радиатор на обозрение в качестве элемента оформления. Забота об эстетике и законченность внешнего вида – это крупные козыри новых радиаторов. Цвет радиатора можно без труда подобрать к эстетическим особенностям помещения – в нашем распоряжении все цвета из богатой цветовой шкалы RAL.
Радиаторы «Narbonne» и «Narbonne VT», так же, как и панельные радиаторы, нельзя использовать в стандартном исполнении в помещениях с повышенной влажностью – например, в ванных комнатах, бассейнах или прачечных.

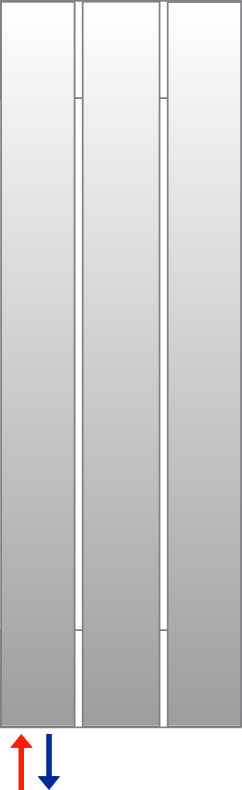

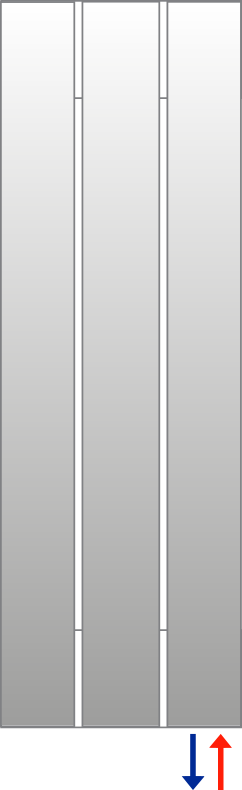

Очень важным вопросом является также вид подсоединения радиатора – мы должны учесть это при покупке:
Материалом, из которого изготавливаются эти радиаторы, являются стальные профили прямоугольного сечения с толщиной стенок 1,5 мм Модели «Narbonne» и «Narbonne VT» можно купить только по заказу.
Фирма «Rettig Heating» располагает крупнейшей в Польше сетью дистрибьюции всех видов радиаторов «Purmo», включающей в себя свыше ста авторизованных дистрибьюторов и несколько сотен пунктов продажи, поэтому подача заказа в любом месте Польши не должна составлять ни малейшей проблемы.
На эти радиаторы предоставляется десятилетняя гарантия, кроме того они имеют аттестаты и допуски по качеству большинства стран Западной Европы.
Материал: | высококачественные стальные профили прямоугольного сечения размером 70 x 11 x 2,0 мм. |
Толщина стального листа: | нагревательные профили – 2,0 мм; конвекторы – 0,50 мм. |
Высота: | 1600, 1800, 2000 мм. |
Длина: | 214, 286, 358, 430, 502, 574, 646, 718, 790, 862 мм. |
Толщина: | от 68 до 93 мм. |
Макс. рабочее давление: | 8 бар. |
Максимальная температура: | 110°C. |
Цвет: | RAL 9016, другие цвета по шкале RAL – с доплатой, под заказ. |
Комплектующие: | заглушка, воздухоотводчик, термостатическая клапанная вставка производства Oventrop в комплекте с конвектором. |
тип NV 10 |
тип NV 11 |
тип NV 20 |
тип NV 21 |
H - высота [мм]
L - длина [мм]
Примечание: на рисунках показаны правые исполнения конвекторов.
L длина [мм] |
параметры tп / tо / tв |
высота 1600 мм | высота 1800 мм | ||||||
---|---|---|---|---|---|---|---|---|---|
10 | 11 | 20 | 21 | 10 | 11 | 20 | 21 | ||
214 (3) | 90/70/20 ˚C 75/65/20 ˚C |
480 372 |
544 424 |
811 627 |
879 681 |
547 424 |
607 473 |
911 706 |
991 768 |
286 (4) | 90/70/20 ˚C 75/65/20 ˚C |
642 497 |
727 566 |
1085 839 |
1176 911 |
731 566 |
811 632 |
1219 944 |
1324 1026 |
358 (5) | 90/70/20 ˚C 75/65/20 ˚C |
803 622 |
909 708 |
1358 1050 |
1471 1140 |
914 708 |
1015 791 |
1526 1182 |
1659 1285 |
430 (6) | 90/70/20 ˚C 75/65/20 ˚C |
964 747 |
1092 851 |
1631 1261 |
1767 1369 |
1098 851 |
1220 950 |
1832 1419 |
1992 1543 |
502 (7) | 90/70/20 ˚C 75/65/20 ˚C |
1126 872 |
1275 993 |
1904 1472 |
2063 1598 |
1282 993 |
1424 1109 |
2139 1657 |
2325 1801 |
574 (8) | 90/70/20 ˚C 75/65/20 ˚C |
1288 998 |
1458 1136 |
2176 1683 |
2360 1828 |
1466 1136 |
1628 1268 |
2446 1895 |
2659 2060 |
646 (9) | 90/70/20 ˚C 75/65/20 ˚C |
1450 1123 |
1641 1278 |
2449 1894 |
2655 2057 |
1650 1278 |
1832 1427 |
2752 2132 |
2992 2318 |
718 (10) | 90/70/20 ˚C 75/65/20 ˚C |
1611 1248 |
1824 1421 |
2722 2105 |
2951 2286 |
1834 1421 |
2036 1586 |
3059 2370 |
3325 2576 |
790 (11) | 90/70/20 ˚C 75/65/20 ˚C |
1772 1373 |
2006 1563 |
2995 2316 |
3246 2515 |
2017 1563 |
2240 1745 |
3366 2608 |
3659 2835 |
862 (12) | 90/70/20 ˚C 75/65/20 ˚C |
1934 1498 |
2190 1706 |
3268 2527 |
3543 2745 |
2202 1706 |
2444 1904 |
3672 2845 |
3992 3093 |
Тепловая мощность конвекторов (Вт) согласно стандарту EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C.
|
|||||||||
[Вт/м] 105/75/20 ˚C | 2735 | 3084 | 4631 | 5012 | 3114 | 3444 | 5197 | 5649 | |
показатель n | 1,40 | 1,37 | 1,41 | 1,40 | 1,40 | 1,37 | 1,40 | 1,40 |
ёмкость: л/м
|
вес: кг/м
|
Сопротивление течению воды через радиатор зависит от её массового расхода.
Для однопанельных радиаторов типа C11и H10 падение давления в радиаторе описывается уравнением:
Δp= 0,0160 * q2 Kv = 2,5 m3/h
Для многопанельных радиаторов типа C21s, C22и C33,а также H20 и H30 падение давления в радиаторе описывается уравнением:
Δp= 0,0105 * q2 Kv = 3,1 m3/h,
где:
Δp- сопротивление течению воды через радиатор, выраженное в паскалях [Пa]
q - массовый расход воды, проходящей через радиатор, выраженный в килограммах в час [кг/ч]
Крепления WA10 |
|
Крепления WA11 |
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Таблица составлена для коэффициента n = 1,3
Purmo Group обеспечивает гарантию 10 лет на радиаторы PURMO.
|
