Горизонтальні декоративні радіатори - Kos H

Kos H — проста вишуканість.

Гладка передня панель, яка використовується в моделі Kos H, надає їй вишуканого вигляду.

Радіатори Kos H можна назвати одними з найкрасивіших. До того ж, вони є винятково ефективними.

Лінія Kos H принесе у Ваш дім подув простої вишуканості разом з великою кількістю тепла.
+

Технічні дані:

Матеріал: високоякісний холоднокатаний сталевий лист
Максимальний робочий тиск: 6 бар
Максимальна температура: 99°C
Оснащення: кріплення, 2 бічні накладки, закріпні затиски, 1 шаблон для свердлення, 1 обертовий повітряний клапан, 3 заглушки
Колір: стандартний — RAL 9010, існує можливість замовити інший колір з палітри RAL
Застосування: водяні системи центрального опалення
Гарантія: 10 років
Товщина сталі відповідно до EN-442

Розміри радіаторів

тип 20

тип 21

тип 22

тип 33

Розміри радіаторів Purmo Kos H [mm]:



H = высота
L = длина

Теплова потужність та розміри

Теплова потужність [W] радіаторів при температурі повітря в приміщенні, яке обігрівається, ti = 20°C  (висота і довжина подані в мм).





висота
довжина потужність
[W] 		 400 600 750 900
450 75/65 458 611 747 842
  70/55 365 485 593 665
600 75/65 611 815 995 1122
  70/55 487 647 790 886
750 75/65 764 1019 1244 1403
  70/55 609 809 988 1108
900 75/65 916 1222 1493 1683
  70/55 731 970 1185 1329
1050 75/65 1069 1426 1742 1964
  70/55 853 1132 1383 1551
1200 75/65 1222 1630 1991 2244
  70/55 974 1294 1580 1772
1350 75/65 1374 1833 2240 2525
  70/55 1096 1455 1778 1994
1500 75/65 1527 2037 2489 2805
  70/55 1218 1617 1976 2216
1650 75/65 1680 2241
  70/55 1340 1779
1800 75/65 1832 2444
  70/55 1462 1940
1950 75/65 1985 2648
  70/55 1583 2102

Kos H typ 22

    висота
довжина потужність
[W] 		400 600 750 900
450 75/65 573 764 922 1014
  70/55 457 606 732 801
600 75/65 764 1018 1229 1352
  70/55 610 808 976 1068
750 75/65 955 1273 1536 1690
  70/55 762 1010 1220 1335
900 75/65 1146 1527 1843 2028
  70/55 914 1212 1463 1602
1050 75/65 1337 1782 2150 2366
  70/55 1067 1414 1707 1869
1200 75/65 1528 2036 2458 2704
  70/55 1219 1616 1951 2136
1350 75/65 1719 2291 2765 3042
  70/55 1372 1818 2195 2403
1500 75/65 1910 2546 3072 3380
  70/55 1524 2021 2439 2670
1650 75/65 2100 2800
  70/55 1676 2223
1800 75/65 2291 3055
  70/55 1829 2425
1950 75/65 2482 3309
  70/55 1981 2627


Ємність та вага

ємність: l/m
висота 400 600 750 900
typ 21 i 22 4,76 6,95 8,67 10,38

вага: kg/m
висота 400 600 750 900
typ 21 26,64 39,47 48,67 57,83
typ 22 29,24 42,67 53,52 64,38






Гідравлічні параметри

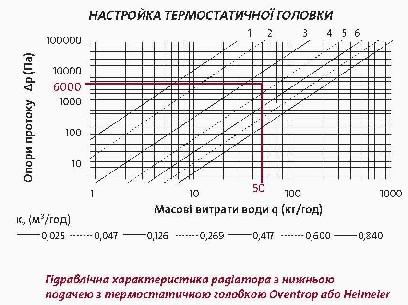

Радіатори типу Kos H оснащені вбудованим термостатичним клапаном, тому їх гідравлічна характеристика також визначається для комплекту радіатора з клапаном. Цю характеристику наведено на прикріпленій номограмі.

Приклад вибору початкового налаштування:

Дані:

теплове навантаження - Qc = 1160 Вт.
перепад температур - Δt = 20 K (80/60°C)
зменшення тиску - Δp = 6 кПа = 600 дПа
перерахункова стала - C = 1,163

Розрахунки:

масова витрата

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/год.

Для потоку q = 50 кг/год. та зменшення тиску 600 дPa зчитуємо з номограми величину початкового налаштування 3.

Спосіб під’єднання

Підключення з підлоги

Кріплення

H = высота
L = длина
Установка на коротком плече
X1 = 24 mm		 Установка на длинном плече
X1 = 39,5 mm
тип 20 тип 21 тип 22 тип 33 тип 20 тип 21 тип 22 тип 33
a 141 mm 141 mm 141 mm 206 mm 157 mm 157 mm 157 mm 222 mm
b 84 mm 84 mm 84 mm 84 mm 100 mm 100 mm 100 mm 100 mm
c 30 mm 30 mm 30 mm 30 mm 46 mm 46 mm 46 mm 46 mm

Поправочні коефіцієнти

Поправкові коефіцієнти для вибору теплової потужності радіаторів PURMO для параметрів, відмінних від 75/65/20°C

t z t p Температура повітря в приміщенні, що обігрівається, t i [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Таблиця складена для коефіцієнта n = 1,3
