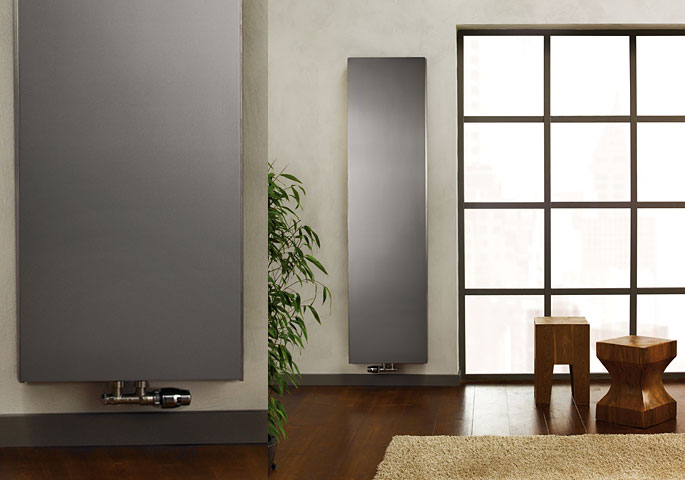

Kos V — строга форма для класичних інтер’єрів.
Моделі з лінії декоративних радіаторів Kos характеризуються гладкою передньою панеллю, що підкреслює їх вишуканий класичний вигляд. Красиво оздоблена верхня планка типу гриль та заокруглені бічні захисні екрани пом'якшують строгість форми.
Цей виріб доступний у багатьох кольорах і підходить до різних приміщень. Ручка, яку можна замовити додатково, дозволяє оптимально використовувати радіатор на кухні. Оздоблення Inox додасть шарму мінімалістичним інтер'єрам.
Технічні дані:
| Матеріал: | високоякісний холоднокатаний сталевий лист |
| Максимальний робочий тиск: | 6 бар |
| Максимальна температура: | 99°C |
| Оснащення: | кріплення, 2 бічні накладки, закріпні затиски, 1 шаблон для свердлення, 1 обертовий повітряний клапан, 3 заглушки |
| Колір: | стандартний — RAL 9010, існує можливість замовити інший колір з палітри RAL |
| Застосування: | водяні системи центрального опалення |
| Гарантія: | 10 років |
Товщина сталі відповідно до EN-442
тип 21 |
тип 22 |
вид спереди |
вид сбоку |
Теплова потужність [W] радіаторів Kos V при температурі повітря в приміщенні, яке обігрівається, ti = 20°C (висота і довжина подані в мм).
тип KOV 21 KOV INOX довжина висота [мм] 1800 1950 2100 1800 1950 2100 tz / tp [°C] 450 75/65 1329 1405 1468 1183 70/55 1063 1122 1170 944 600 75/65 1772 1873 1957 1601 70/55 1417 1496 1561 1271 750 75/65 2215 2341 2446 2095 70/55 1772 1870 1951 1661
| довжина | висота | вага (kg) |
ємність (l) | |
|---|---|---|---|---|
| KOS V typ 21 | ||||
| 450 | 1800 | 45,12 | 9,66 | |
| 600 | 1800 | 60,16 | 12,88 | |
| 750 | 1800 | 75,20 | 16,10 | |
| 450 | 1950 | 49,20 | 10,86 | |
| 600 | 1950 | 65,60 | 14,48 | |
| 750 | 1950 | 82,00 | 18,10 | |
| 450 | 2100 | 52,68 | 11,46 | |
| 600 | 2100 | 70,24 | 15,28 | |
| 750 | 2100 | 87,80 | 19,10 | |
| KOS V INOX | ||||
| 450 | 1800 | 45,10 | 9,66 | |
| 600 | 1950 | 64,20 | 14,48 | |
| 750 | 2100 | 83,60 | 19,10 | |
Для багатопанельних радіаторів падіння тиску в радіаторі описується рівнянням:
Δp= 0,0105 * q2
Kv = 3,1 м³/год.
де:
Δp - опір протіканню води через радіатор, виражений в паскалях [Па]
q – потік об’єму води, яка проходить через радіатор, виражений в кілограмах на годину [кг/год.]
з'єднання нижче
Верхнє підключення (якщо поворот радіатора).
задній вид |
вид сбоку |
|||||||||||||||||||||||||||
|
|
 |

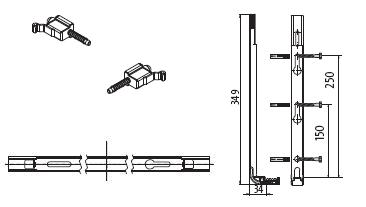

суспензії Уолл |
| t z | t p | Температура повітря в приміщенні, що обігрівається, t i [°C] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| °C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
| 95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
| 85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
| 80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
| 75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
| 70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
| 90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
| 80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
| 75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
| 70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
| 65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
| 85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
| 75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
| 70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
| 65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
| 60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
| 80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
| 70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
| 65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
| 60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
| 55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
| 75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
| 65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
| 60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
| 55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
| 50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
| 70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
| 60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
| 55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
| 50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
| 65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
| 55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
| 50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
| 60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
| 50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
| 45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
| 55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
| 45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
| 40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
| 50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
| 40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
| 35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
| 45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
| 35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
| 40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Таблиця складена для коефіцієнта n = 1,3
