Канальні конвектори - Aquilo F1S

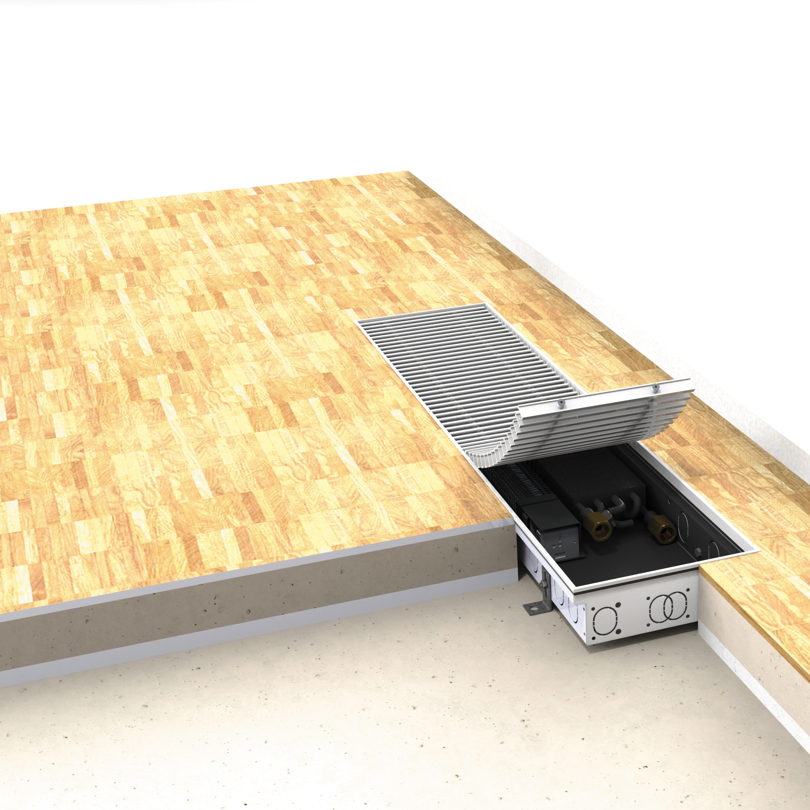

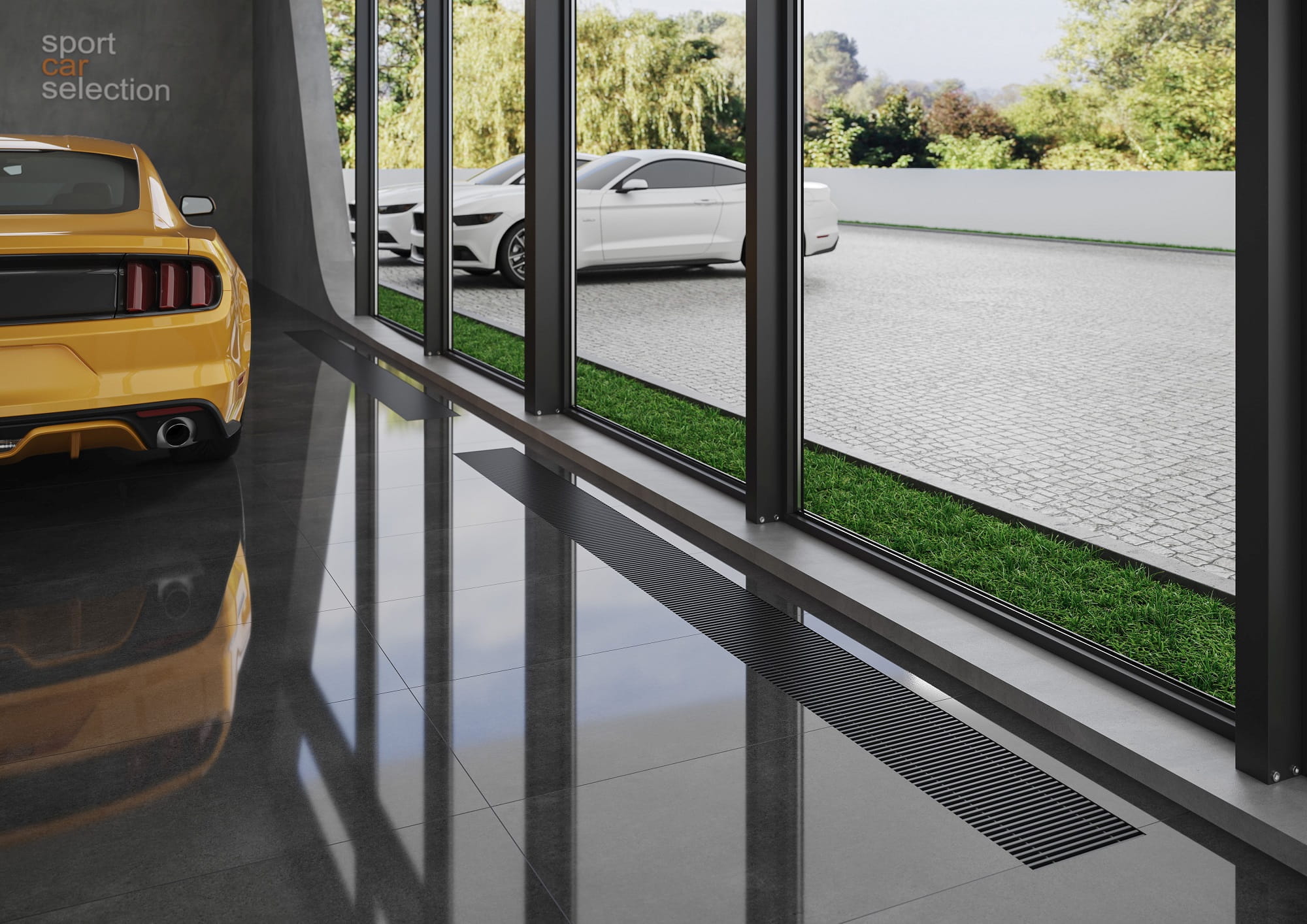

Aquilo F1S - траншейний конвектор для монтажу в підлогу, додатково оснащений вентилятором. Призначений для систем водяного опалення. Використовується в тих випадках, коли немає можливості встановити традиційні радіатори на стінах приміщення, зазвичай встановлюється під великими вікнами чи вітринами. Має вистоту 75мм або 110 мм, кілька варіантів ширини та асортимент довжин від 700 до 3000 мм. Aquilo F1S оснащені безшумними вентиляторами, які забезпечують примусову циркуляцію повітря та вищу тепловіддачу. Вентилятори приводяться в дію двигунами 24В. Зверху радіатор захищений поперечною або поздовжньою маскувальною решіткою, яка замовляється окремо. Доступні матеріали решітки - дерево (дуб і бук) та дюралюміній в кольорах: світло-коричневий, темно-коричневий, чорний. Гарантійний термін на комвектор становить 10 років а на всі електричні компоненти та елементи керування – 2 роки.

+



Висота:

75 мм (ширина 170, 200, 230 мм)
110 мм (ширина 230, 250 мм)
Довжина: від 700 до 3600 мм
Матеріал теплообмінника: мідні трубки з алюмінієвими ламелями
Матеріал ванни: стандарт: оцинкований з двох сторін листовий метал
додатково: нержавіюча сталь
Матеріал решітки: дерево, дюралюміній, нержавіюча сталь
Під’єднувальні патрубки: 2 x G ½" внутрішня різьба
Робочий тиск: 10 бар
Максимальна температура: 110 °C
Випробувальний тиск: 15 бар



Розміри радіаторів

тип 90

тип 140

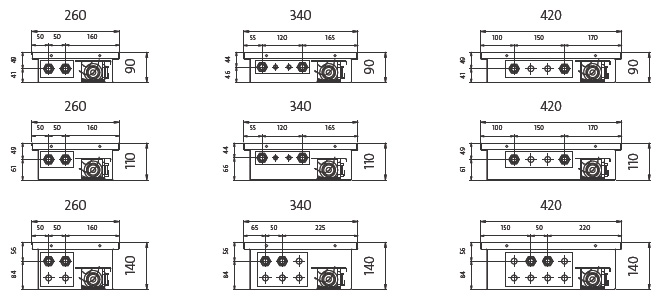

Виды сбоку

Примеры видов сверху

Lc - полная длина конвектора
L - длина теплообменника
B - ширина

Тепловая мощность

Aquilo F1T (с вентилятором) – высота 90 мм

Lc полная длина [мм] параметры tп / tо / tв [°C] B - ширина [мм] количество двигателей тип трансфор- матора электрическая мощность [Вт]
260 290 340
1000 105/75/20 1176 1531 1793 1 PAT-02 11
90/70/20 1007 1311 1535
75/65/20 837 1089 1275
1100 105/75/20 1331 1732 2028 1 11
90/70/20 1140 1483 1737
75/65/20 947 1233 1443
1200 105/75/20 1563 1934 2383 1 11
90/70/20 1339 1656 2040
75/65/20 1112 1376 1695
1300 105/75/20 1641 2135 2500 1 11
90/70/20 1405 1828 2141
75/65/20 1167 1519 1779
1400 105/75/20 1718 2236 2618 1 11
90/70/20 1471 1914 2242
75/65/20 1223 1591 1863
1500 105/75/20 1951 2538 2972 1 11
90/70/20 1670 2173 2544
75/65/20 1388 1806 2114
1700 105/75/20 2260 2941 3444 1 11
90/70/20 1935 2518 2948
75/65/20 1608 2093 2450
1900 105/75/20 2415 3143 3680 1 11
90/70/20 2068 2690 3150
75/65/20 1718 2236 2618
2100 105/75/20 2879 3747 4387 2 22
90/70/20 2465 3208 3756
75/65/20 2049 2666 3121
2300 105/75/20 3034 3948 4623 2 22
90/70/20 2598 3380 3958
75/65/20 2159 2809 3289
2500 105/75/20 3499 4553 5331 2 22
90/70/20 2995 3898 4564
75/65/20 2489 3239 3793
2700 105/75/20 3808 4955 5802 2 22
90/70/20 3260 4243 4968
75/65/20 2709 3526 4128
2900 105/75/20 3963 5157 6038 2 22
90/70/20 3393 4415 5170
75/65/20 2820 3669 4296
3100 105/75/20 4273 5560 6510 2 22
90/70/20 3658 4760 5574
75/65/20 3040 3956 4632
3300 105/75/20 4582 5963 6982 2 22
90/70/20 3923 5105 5977
75/65/20 3260 4242 4967
3500 105/75/20 4892 6366 7463 2 22
90/70/20 4188 5450 6381
75/65/20 3480 4529 5303

Емкость и вес

Aquilo F1T - вес и объем:

ширина - B [мм] 260 290 340
высота [мм] 90 140 90 140 90 140
вес [кг/м] 7,8 9,7 8,7 11,2 10,1 13,9
объем [л/м] 0,3 0,7 0,4 1,0 0,7 1,4

Гидравлические характеристики



Гидравлические характеристики - Aquilo F1T:




Способы подсоединения

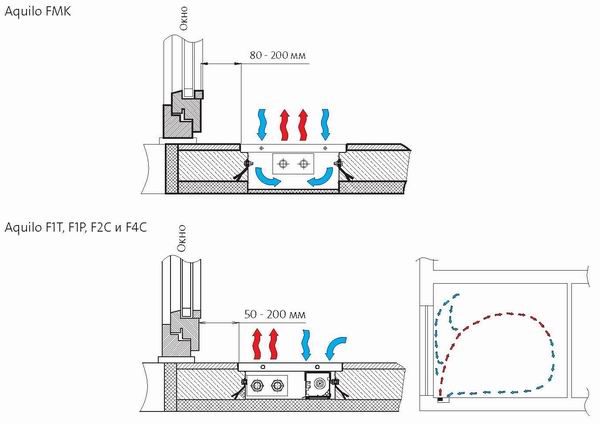

Pекомендуемая установка канальных конвекторов:

Способ заказа


радиаторы:

тип   ширина   длина   высота   материал ванны

AQUILO FMT





 -

26=260мм

34=340мм

42=420мм

 - 100=1000мм -

09=90мм

11=110мм

14=140мм

 -

01=оцинкованная ванна, стандарт

02=оцинкованная ванна,*)

11=нержавеющая ванна, стандарт

12=нержавеющая ванна*)

  :
  :
      350=3500мм


*) нестандартное исполнение радиатора = габариты радиатора иные, нежели указанные в настоящем каталоге

пример:

радиатор типа Aquilo FMT, высота 90 мм, ширина 260 мм, длина 1500 мм, ванна из оцинкованного металлического листа, исполнение стандартное

код заказа: FMT-26-150-09-01

Угловое исполнение ванны радиатора обозначается в номере заказа заменой буквы «М» на «U» - напр., FUK, FUT, FUP.
 Исполнение ванны конвектора для бассейнов обозначается заменой первого дефиса буквой «В» - напр., FKMB18-250-…

AQUILO FMT - 26 - 150 - 09 - 11



решётки:

тип   ширина   длина   материал решётки   цвет

PMO=Решётка

PML=Решётка с планкой L

PMZ=Решётка с планкой Z

 -

18=180мм

26=260мм

29=290мм

34=340мм

42=420мм

 - 100=1000мм -

11 = поперечная, дюралюминий

12 = поперечная, сырой бук

13 = поперечная, нержавеющая сталь

14 = поперечная, сырой дуб

21 = продольная, дюралюминий

23 = продольная, нержавеющая сталь

 -

00 = природный

01 = золотой

02 = светлокоричневый

03 = тёмнокоричневый

04 = чёрный





  :
  :
      350=3500мм


пример:

Деревянная решётка, ширина 260 мм, длина 1500 мм, сырой бук, поперечная решётка

PMO - 26 - 150 - 12

код заказа: PMO-26-150-12

Угловое исполнение решётки обозначается в номере заказа заменой буквы «М» на «U» - напр., PUO, PUL, PUZ.
Исполнение решётки для бассейнов обозначается заменой первого дефиса буквой «В» - напр., PMOB26-150-13

Аксесуари

номер по каталогу описание


клапан термостатический DN15 – укороченное исполнение NF:

PN10/110oC

PTV-01

PTV-02

Прямое исполнение DN15

Угловое исполнение DN15
  Установка клапана   1 2 3 4 5 6 7 kvs (м3/час)
  kvs (м3/час)  0,25 0,65 0,88 1,12 1,30 1,46 1,57 1,80


клапан отсекающий DN15:

PN10/110C

PRS-01

PRS-02

Прямое исполнение DN15

Угловое исполнение DN15

  Число оборотовот закрытия  1 1,5 2 2,5 3 4 открыто
kv (м3/час) 0,65 1,0 1,3 1,7 1,9 2,3 2,5
PTH-01

головка термостатическая с капилляром:

Диапазон регулировки температуры  8-28° С

Длина капилляра  2 м

Защита против замерзания 8° С
PPT-01

термостат комнатный для управления термическим приводом:

Рабочее напряжение  230 В / 50 Гц

Диапазон установки требуемой температуры 8-30° С

Допустимая нагрузка на контакты 0,2-6 (2) А

Степень защиты IP 30

Цвет -  белый RAL 9010

Шир. х выс. х гл.  96,4 х 99,6 х 42,8 мм

Примечание: Термостат необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода.
PTP-01

привод термический для управления термостатическим клапаном:

Рабочее напряжение 230 В / 50 Гц

Длина провода  1,2 м

Потребляемая мощность  2,5 Вт

Ток включения (промежуточный) 250 мА (230 В / 50 Гц)

Присоединительный провод 2 х 0,75 мм2

Степень защиты IP 41 (вертикальная установка)
IP 43 (установка под  ± 45° к вертикальной оси)
PSP-01

ручной  трёхступенчатый переключатель скорости вращения:

Рабочее напряжение 230 В / 50 Гц

Число скоростей вращения - выключено + 3

Допустимая нагрузка на контакты  0,2-6 (2) А

Степень защиты IP 30

Цвет - белый RAL 9010Шир. х выс. х гл. 96,4 х 113,1 х 42 мм
PPT-02

термостат комнатный с трёхступенчатым переключателем скорости вращения:

Рабочее напряжение 230 В / 50 Гц

Диапазон установки требуемой температуры  8-30° С

Число скоростей вращения - выключено + 3

Допустимая нагрузка на контакты  0,2-6 (2) А

Степень защиты IP 30

Цвет - белый RAL 9010

Шир. х выс. х гл.  96,4 х 113,1 х 42 мм

Примечание: Термостат необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода.
PPT-03

термостат комнатный с программой на неделю:

Рабочее напряжение  3 В
(2 х 1,5 В ААА, срок действия батарей свыше 1 года)

Выход управления  230 В / 50 Гц

Максимальная нагрузка  max 6 (2) А

Степень защиты  IP 30

Диапазон установки требуемой температуры 5-35°С

Цвет- белый RAL 9003

Шир. х выс. х гл.  96 х 119 х 23 мм

PER-03

PER-03-IR

термостат комнатный с автоматическим переключателем скорости вращения:
PER-03 переключатель скорости вращения
PER-03-IR – возможность дистанционного управления

Рабочее напряжение 230 В / 50 Гц

Потребляемая мощность не более 8 ВА

Выходы управления – допустимая нагрузка 230 В / 50 Гц, max 4 (2) А

Степень защиты IP 30

Диапазон установки требуемой температуры 5-40°С

Управление скоростью вращения вентилятора: ручное (0,1,2,3) / автоматическое

Шир. х выс. х гл. 102 х 128 х 30 мм

Примечание: Регулятор необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода.

PER-03

PER-03-IR

термостат комнатный с автоматическим переключателем скорости вращения и программой на неделю PER-04.
PER-04-IR – возможность дистанционного управления

Рабочее напряжение 230 В / 50 Гц

Потребляемая мощность - не более 8 ВА

Выходы управления – допустимая нагрузка 230 В / 50 Гц, max 4 (2) А

Степень защиты  IP 30

Диапазон установки требуемой температуры 5-40°С

Управление скоростью вращения вентилятора - ручное (0,1,2,3) / автоматическое

Шир. х выс. х гл. 102 х 128 х 30 мм

Примечание: Регулятор необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода.
PER-04-DO Пульт дистанционного управления для PER-03-IR и PER-04-IR.


трансформатор PAT 230 / 12 В:
  потребляемая мощность (ВА)                  исполнение

PAT-02-M-01

PAT-04-M-01

PAT-06-M-01

PAT-08-M-01

PAT-02-M-01

PAT-04-M-01

PAT-06-M-01
90                                                  на штукатурку

       160                                                   на штукатурку

       300                                                   на штукатурку

       300                                                   на штукатурку

        90                                                   под штукатурку

       160                                                  под штукатурку

       300                                                  под штукатурку

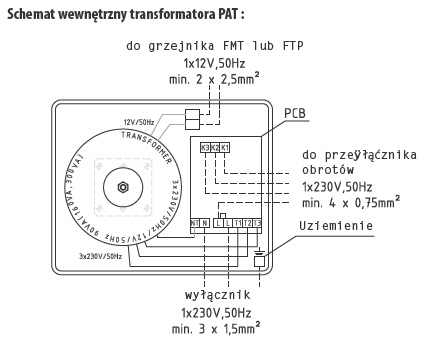

 Трансформатор PAT

подбор PAT:

Вентиляторы радиаторов Aquilo FMT и FPT запитываются напряжением 12 В / 50 Гц – необходимо заказать трансформатор PAT, делающий возможным трёхступенчатую регулировку скорости вращения.
Трансформатор PAT (в зависимости от своего типа) может управлять определённым количеством вентиляторов. Это количество нельзя превышать.

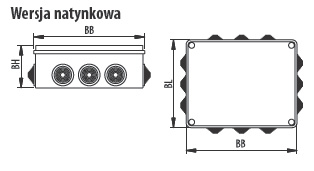

Трансформатор PAT-хх-М-01 в исполнении на штукатурку

тип потребляемая мощность макс. количество подключённых двигателей FMT и FPT18 макс. количество подключённых двигателей FPT-29 рекомендуемый провод для подсоединения конвектора управляющий элемент
PAT-02-M-01 90 VA 2 1 2 x 2,5мм2

PSP-01

PPT-02

PER-03

PER-04
PAT-04-M-01 160 VA 4 2 2 x 4,0мм2
PAT-06-M-01 300 VA 6 4 2 x 6,0мм2
PAT-08-M-01 300 VA 8 5 2 x 6,0мм2

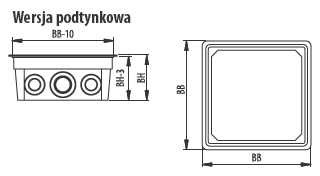

Трансформатор PAT-хх-М-02 в исполнении под штукатурку

тип Pobór mocy макс. количество подключённых двигателей FMT и FPT18 макс. количество подключённых двигателей FPT-29 рекомендуемый провод для подсоединения конвектора управляющий элемент
PAT-02-M-02 90 VA 2 1 2 x 2,5мм2 PSP-01 PPT-02 PER-03 PER-04
PAT-04-M-02 160 VA 4 2 2 x 4,0мм2
PAT-06-M-02 300 VA 6 4 2 x 6,0мм2



внимание:
Работы, связанные с электрической проводкой, могут выполнять только лица, имеющие соответствующий допуск к электроработам SEP и соблюдающие соответствующие нормы PN. Питательное напряжение можно включать лишь после проверки правильности всей схемы подключения.

провода для напольных радиаторов Aquilo FMT и FPT:

Максимальная длина провода между радиатором Aquilo FMT/FPT и трансформатором (PAT) составляет 10 м. В случае необходимости превышения этой длины необходимо использовать провод большего сечения, нежели рекомендуемый, с тем, чтобы падение напряжения составляло не более 1,0 В (рекомендуемая величина – ок. 0,5 В). Цепь питания трансформатора должна быть предохранена установочным выключателем типа S301 D 6 A. Трансформатор в исполнении на штукатурку (PAT-xx-M-01) необходимо подсоединить к цепи питания двужильным проводом 2 х 1,5 мм2, а трансформатор в исполнении под штукатурку  (PAT-xx-M-02) необходимо подсоединить проводом 3 х 1,5 мм2 (например, типа YDY или YKY). Предохранительный зажим находится внутри корпуса. Кроме того внутри находится трубчатый плавкий предохранитель, предохраняющий обмотку трансформатора. Соединение трансформатора PAT с термостатом, оборудованным 3-ступенчатым переключателем скорости вращения, необходимо выполнить проводом 5 х 0,75 мм2. Для подсоединения проводов в ванне конвектора Aquilo FMT/FPT служат зажимные планки в коробке (1-2 шт. в зависимости от количества вентиляторов).





тип  длина L [мм] ширина B [мм] высота H [мм] вес[кг]    тип     длина L [мм] ширина B [мм] высота H [мм] вес[кг]
PAT-02-M-01 230 185 90 2,2 PAT-02-M-02 170 170 71 1,7
PAT-04-M-01 230 185 90 2,9 PAT-04-M-02 230 230 84 2,7
PAT-06-M-01 230 185 90 4,2 PAT-06-M-02 230 230 84 4,0
PAT-08-M-01 325 255 120 4,8



Корректировочный коэффициент

темп. воды на подаче темп. воздуха канальный конвектор Aquilo FMK n=1,4
[°C ] [°C ] 35 40 45 50 55 60 65 70 75 80 85   темп.обратной воды [°C ]
90 15 0,78 0,88 0,98 1,08 1,17 1,26 1,35 1,43 1,52 1,61 1,69   0,52 0,46 15
20 0,63 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53 0,42 0,36 20 45
24 0,51 0,62 0,72 0,81 0,90 0,99 1,08 1,16 1,24 1,32 1,40 0,33 0,28 24
85 15 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53   0,62 0,57 0,51 15
20 0,59 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37 0,52 0,46 0,40 20 50
24 0,47 0,58 0,67 0,76 0,85 0,93 1,01 1,09 1,17 1,25 0,44 0,38 0,32 24
80 15 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37   0,73 0,67 0,61 0,56 15
20 0,55 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22 0,62 0,57 0,51 0,44 20 55
24 0,44 0,54 0,63 0,71 0,79 0,87 0,95 1,03 1,10 0,54 0,48 0,42 0,35 24
75 15 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22   0,84 0,78 0,72 0,66 0,59 15
20 0,51 0,60 0,69 0,77 0,85 0,92 1,00 1,07 0,73 0,67 0,61 0,55 0,48 20 60
24 0,40 0,50 0,58 0,66 0,74 0,82 0,89 0,96 0,64 0,59 0,53 0,46 0,39 24
70 15 0,60 0,69 0,77 0,85 0,92 1,00 1,07   0,95 0,89 0,83 0,77 0,70 0,63 15
20 0,47 0,56 0,64 0,71 0,79 0,86 0,93 0,84 0,78 0,72 0,66 0,59 0,52 20 65
24 0,37 0,46 0,54 0,61 0,68 0,76 0,83 0,75 0,69 0,63 0,57 0,50 0,42 24
65 15 0,56 0,64 0,71 0,79 0,86 0,93   1,06 1,00 0,94 0,88 0,81 0,74 0,67 15
20 0,43 0,51 0,59 0,66 0,73 0,80 0,95 0,89 0,83 0,77 0,70 0,63 0,55 20 70
24 0,33 0,41 0,49 0,56 0,63 0,70 0,86 0,80 0,74 0,68 0,61 0,54 0,46 24
60 15 0,51 0,59 0,66 0,73 0,80   1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 15
20 0,39 0,47 0,54 0,60 0,67 1,06 1,00 0,94 0,88 0,81 0,74 0,67 0,59 20 75
24 0,30 0,37 0,44 0,51 0,57 0,97 0,91 0,85 0,79 0,72 0,65 0,58 0,49 24
55 15 0,47 0,54 0,60 0,67   1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,76 15
20 0,35 0,42 0,49 0,55 1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 0,62 20 80
24 0,27 0,33 0,40 0,46 1,08 1,02 0,96 0,90 0,83 0,77 0,69 0,61 0,52 24
50 15 0,42 0,49 0,55   1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,79 15
20 0,31 0,37 0,43 1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,75 0,66 20 85
24 0,23 0,29 0,35 1,19 1,13 1,07 1,01 0,95 0,88 0,81 0,73 0,66 0,56 24
45 15 0,37 0,43   1,51 1,45 1,39 1,33 1,26 1,19 1,13 1,06 0,98 0,91 0,82 15
20 0,27 0,33 1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,78 0,69 20 90
24 0,19 0,25 1,30 1,25 1,19 1,12 1,06 0,99 0,92 0,85 0,77 0,68 0,59 24
темп. обратной воды [°C ] 85 80 75 70 65 60 55 50 45 40 35 [°C ] [°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1 темп. воздуха темп. воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт

Deklaracje Zgodności II/2004

Deklaracje Zgodności II/2004
PDF: 0.58 MB
Загрузити файл Подивитися

Технічний каталог - канальні конвектори Aquilo

Технічний каталог - канальні конвектори Aquilo
PDF: 4.02 MB
Загрузити файл Подивитися

Руководство по монтажу канальных конвекторов Purmo Aquilo

Руководство по монтажу канальных конвекторов Purmo Aquilo
PDF: 0.52 MB
Загрузити файл Подивитися

Gallery
