Трубчасті радіатори Delta - Delta Bar

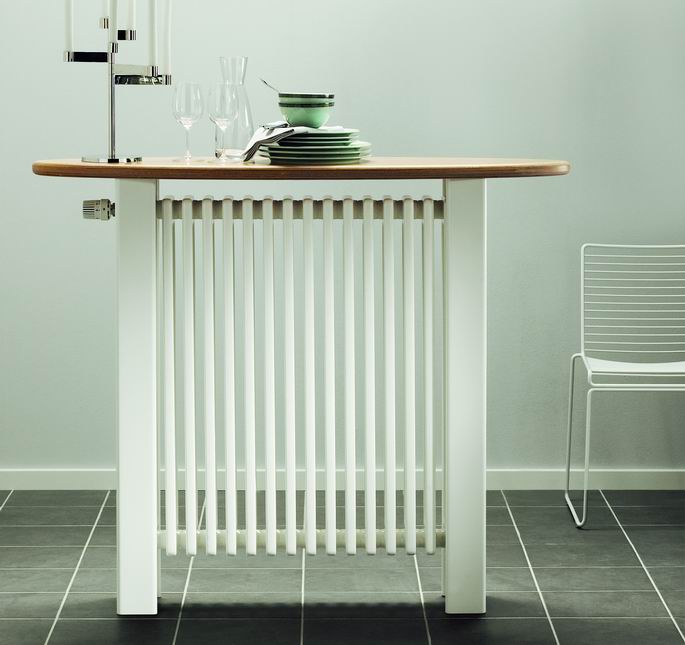

Радіатор Delta Bar призначений для вимогливих клієнтів: він являє собою ідеальне поєднання з точки зору естетики і функціональності - радіатор як предмет меблів. У той час коли інші радіатори Delta лише ненав'язливо прикрашають інтер'єр приміщення, радіатор цього типу по-справжньому притягує погляд. Розроблений відомими архітекторами, елегантний і функціональний, він в рівній мірі привабливий і унікальний. Радіатор Delta Bar - це декоративний радіатор вищого класу, який може бути використаний як буфет і в той же час як елемент, що розділяє простір приміщення, об'єднуючи ці дві функції в єдине гармонійне ціле. Плита стільниці, виготовлена з деревини або мармуру, являє собою додатковий декоративний елемент, що підкреслює вишуканість спроектованого приміщення. Добре продумане рішення невидимого зовні підключення до системи також сприяє підвищенню естетичних характеристик даного радіатора. Нижче представлені інші переваги радіаторів Delta, які розширюють можливість пошуку відповідного рішення для інтер'єрів різних типів. Високоякісне фарбування в кольори з палітри RAL відкриває широкі можливості колористичного рішення. Величезний вибір варіантів виконання різної висоти і довжини дозволяє підібрати ідеальний варіант радіатора для проектованого простору.






+
Описание: декоративный трубчатый радиатор, цельносварной с использованием лазера. Сечение внешних труб с D-образным профилем обеспечивает повышенную тепловую мощность.
Толщина стали в соответствии с EN-442
Высота [мм]: 940 (750)* мм, 1090 (900)*
Длина [мм]: 720 (700)* мм, 920 (900)* мм, 1120 (1100)*
Глубина: 4-трубный – 224 мм; 5-трубный – 262 мм
Подключение: подача – с левой стороны снизу в крайней секции, внутренняя резьба G ½ дюйма; обратная магистраль – справа снизу в крайней секции G ½ дюйма; заводская комплектация клапанной вставкой с предварительной регулировкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – с левой стороны сверху; воздухоотводящий клапан G ½ дюйма – справа сверху
Рабочее давление: 10 бар
Испытательное давление:  15 бар (заводское – 13 бар)
Макс. температура:  120°C
Цвет: белый RAL 9016; другие цвета из палитры RAL – на заказ; возможна поставка радиатора и комплекта декоративных защитных элементов в разных расцветках из палитры RAL.
Комплект поставки: поставляется с кронштейном и комплектом декоративных элементов, без верхней столешницы; дюбели и крепежные винты комплекта декоративных элементов для пола, а также для монтажа верхней столешницы не включены в комплект поставки.
Крепление: декоративный комплект для монтажа на полу и для маскировки вводов радиатора, с возможностью установки верхней столешницы у клиента
Упаковка: транспортировочная упаковка, не загрязняющая
окружающую среду, с защитой краев, упаковка в термоусадочную пленку.
Гарантия: 10 лет

Розміри радіаторів

вид спереди

вид сбоку


H - высота радиатора
L - длина радиатора
B - ширина радиатора
Lp - расстояние между патрубками
n - количество секций
o - воздухоотводчик

Теплова потужність та розміри

Тепловая мощность [Вт] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC:

H [mm] 750 900
тип DB 4075.. DB 5075.. DB 4090.. DB 5090..
L [mm] мощность [W] [W] [W] [W]

14
700

 75/65/20oC 1417 1741 1665 2055
70/55/20oC 1136 1401 1333 1645
55/45/20oC 724 892 846 1044

18
900

 75/65/20oC 1822 2246 2140 2642
70/55/20oC 1461 1801 1713 2115
55/45/20oC 931 1147 1087 1342

22
1100

 75/65/20oC 2226 2746 2616 3230
70/55/20oC 1785 2202 2095 2586
55/45/20oC 1402 1402 1329 1641

Ємність та вага

H [mm] 750 900
тип DB 4075.. DB 5075.. DB 4090.. DB 5090..
L [mm] [l]
[kg]		 [l]
[kg]		 [l]
[kg]		 [l]
[kg]
14
700		 21,2
50,0		 26,1
58,0		 24,7
58,0		 30,4
68,0
18
900		 27,2
59,0		 33,5
70,0		 31,7
69,0		 39,1
82,0
22
1100		 33,3
69,0		 41,0
82,0		 38,8
81,0		 47,8
97,0

Гідравлічні параметри

Гидравлические характеристики

Гидравлическая характеристика радиатора с клапанной вставкой Oventrop

с нижним подключением, для отклонения пропорциональности 2 K
Пред-настройка kv
1 0,047
2 0,126
3 0,269
4 0,417
5 0,6
6 0,7

Спосіб під’єднання

Кріплення

Mocowanie grzejników kolumnowych Purmo Delta Bar:



Grzejnik Delta Bar dostarczany jest z obudową, która jednocześnie służy jako wspornik montażowy. Grzejnik należy przykręcić do podłogi (śruby i kołki nie stanowią zakresu dostawy i powinny być dobrane w zależności od typu podłogi).



Поправочні коефіцієнти

Корректировочный коэффициент для подбора тепловой мощности радиаторов PURMO для параметров, других чем 75/65/20oC

t z t p Температура воздуха в отапливаемом помещении t i[°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для значения коэффициента n = 1,3

Deklaracje Zgodności II/2004

Deklaracje Zgodności II/2004
PDF: 0.58 MB
Загрузити файл Подивитися
